| Разъемы для плоского кабеля (шлейфа) серии IDC > 1.27x2.54 мм |
DS1015-06-XXR6 серия |
|
розетки SMD (для поверхностного монтажа) IDC Micro Match, шаг 2,54 x 1.27 мм
|
|
|
| DS1015-06 |
- |
XX |
- |
R |
6 |
| 1 |
|
2 |
|
3 |
4 |
1) серия
2) количество контактов
3) R: красный цвет изолятора
4) 6: лужение контактов
8: золочение контактов
|
Розетки SMD (для поверхностного монтажа) IDC Micro Match, серии DS1015-06-XXR6, шаг 1.27x2.54 мм предназначены для применения внутри электронной аппаратуры.
Розетки SMD (для поверхностного монтажа) IDC Micro Match, серии DS1015-06-XXR6, шаг 1.27x2.54 мм поставляются со склада в Москве и под заказ с фабрики. |
Электрические характеристики:
Максимальный ток: 1 А AC/DC
Сопротивление контактов: <30 мОм
Сопротивление изоляции: >1000 МОм
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°С
Материал:
Изолятор: термосластик (UL94V-0)
Контакты: медный сплав
|

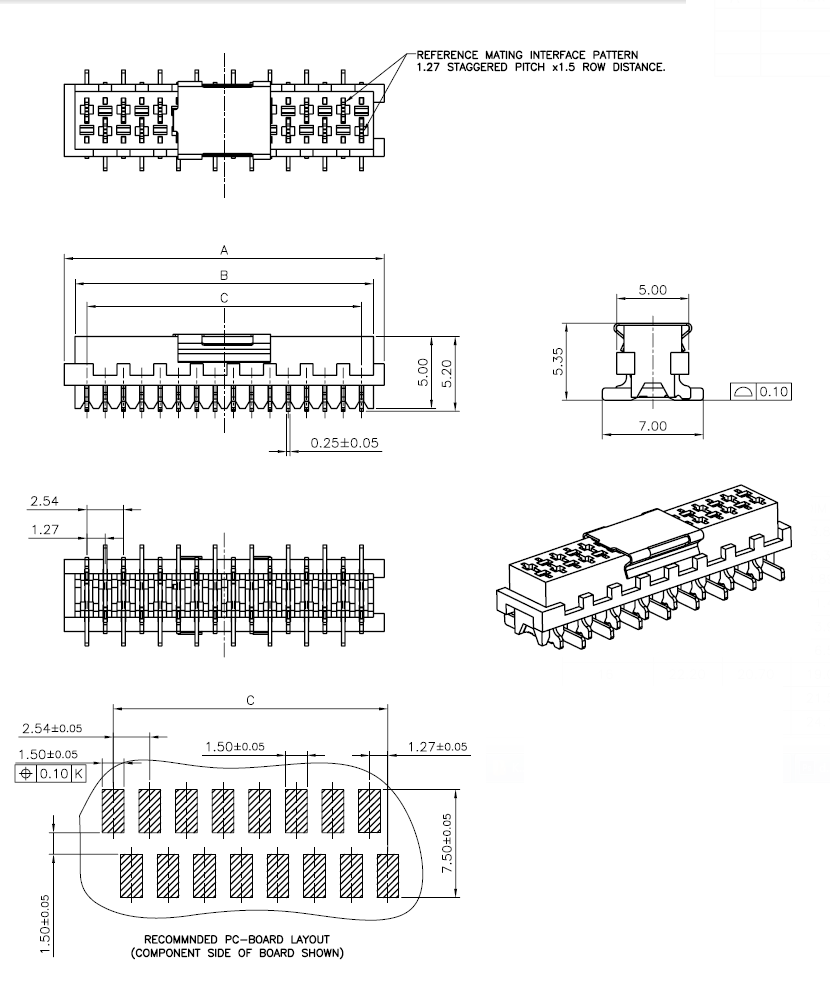

| 136548 |
DS1015-06-04R6 |
4 |
6.96 |
5.46 |
3.81 |
| 136549 |
DS1015-06-06R6 |
6 |
9.50 |
8.00 |
6.35 |
| 136550 |
DS1015-06-08R6 |
8 |
12.04 |
10.54 |
8.89 |
| 136551 |
DS1015-06-10R6 |
10 |
14.58 |
13.08 |
11.43 |
| 136552 |
DS1015-06-12R6 |
12 |
17.12 |
15.62 |
13.97 |
| 136553 |
DS1015-06-14R6 |
14 |
19.66 |
18.16 |
16.51 |
| 136554 |
DS1015-06-16R6 |
16 |
22.20 |
20.70 |
19.05 |
| 136555 |
DS1015-06-18R6 |
18 |
24.74 |
23.24 |
21.59 |
| 136556 |
DS1015-06-20R6 |
20 |
27.28 |
25.78 |
24.13 |
| 136557 |
DS1015-06-22R6 |
22 |
29.82 |
28.32 |
26.67 |
| 136558 |
DS1015-06-24R6 |
24 |
32.36 |
30.86 |
29.21 |
| 136559 |
DS1015-06-26R6 |
26 |
34.90 |
33.40 |
31.75 |
|
 |
|
|
|
|
