| Разъемы для плоского кабеля (шлейфа) серии IDC > 2,0 x 2,0 мм |

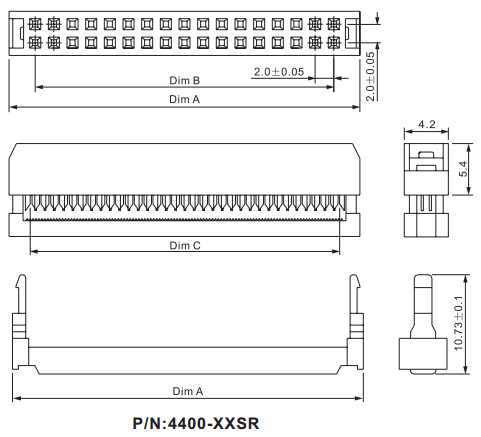

4400-XXSR (IDC2-XX) серия |
|
розетка на плоский кабель (шлейф) IDC, шаг 2,0 мм x 2,0мм
|
|
Для данной серии разъемов применяются:
шлейфы плоские IDC, шаг 1,0 мм
|
|
1) серия
2) количество контактов
3) рельефная поверхность зажима
|
Розетки на плоский кабель (шлейф) серии 4400-XXSR (IDC2-XX), шаг 2.00x2.00 мм предназначены для применения внутри электронной аппаратуры.
Для обжима розеток этой серии предназначен
плоский кабель (шлейф) с шагом 1.0 мм.
Розетки на плоский кабель (шлейф) серии 4400-XXSR (IDC2-XX), шаг 2.00x2.00 мм поставляются со склада в Москве и под заказ с фабрики. |
Электрические характеристики:
Максимальный ток: 1 А AC/DC
Максимальное напряжение: 230 V AC
Сопротивление контактов: 15 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°С
Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза
|
| 136872 |
4400-06SR |
IDC2-6 |
2x3 |
11.14 |
4.00 |
5.00 |
| 136873 |
4400-08SR |
IDC2-8 |
2x4 |
13.14 |
6.00 |
7.00 |
| 17266 |
4400-10SR |
IDC2-10 |
2x5 |
15.14 |
8.00 |
9.00 |
| 136874 |
4400-12SR |
IDC2-12 |
2x6 |
17.14 |
10.00 |
11.00 |
| 40226 |
4400-14SR |
IDC2-14 |
2x7 |
19.14 |
12.00 |
13.00 |
| 40227 |
4400-16SR |
IDC2-16 |
2x8 |
21.14 |
14.00 |
15.00 |
| 24408 |
4400-18SR |
IDC2-18 |
2x9 |
23.14 |
16.00 |
17.00 |
| 24409 |
4400-20SR |
IDC2-20 |
2x10 |
25.14 |
18.00 |
19.00 |
| 47965 |
4400-22SR |
IDC2-22 |
2x11 |
27.14 |
20.00 |
21.00 |
| 24410 |
4400-24SR |
IDC2-24 |
2x12 |
29.14 |
22.00 |
23.00 |
| 24411 |
4400-26SR |
IDC2-26 |
2x13 |
31.14 |
24.00 |
25.00 |
| 47966 |
4400-28SR |
IDC2-28 |
2x14 |
33.14 |
26.00 |
27.00 |
| 72559 |
4400-30SR |
IDC2-30 |
2x15 |
35.14 |
28.00 |
29.00 |
| 136875 |
4400-32SR |
IDC2-32 |
2x16 |
37.14 |
30.00 |
31.00 |
| 24412 |
4400-34SR |
IDC2-34 |
2x17 |
39.14 |
32.00 |
33.00 |
| 136876 |
4400-36SR |
IDC2-36 |
2x18 |
41.14 |
34.00 |
35.00 |
| 136877 |
4400-38SR |
IDC2-38 |
2x19 |
43.14 |
36.00 |
37.00 |
| 24413 |
4400-40SR |
IDC2-40 |
2x20 |
45.14 |
38.00 |
39.00 |
| 24414 |
4400-44SR |
IDC2-44 |
2x22 |
49.14 |
42.00 |
43.00 |
| 136878 |
4400-48SR |
IDC2-48 |
2x24 |
53.14 |
46.00 |
47.00 |
| 24415 |
4400-50SR |
IDC2-50 |
2x25 |
55.14 |
48.00 |
49.00 |
| 136879 |
4400-54SR |
IDC2-54 |
2x27 |
59.14 |
52.00 |
53.00 |
| 24416 |
4400-56SR |
IDC2-56 |
2x28 |
61.14 |
54.00 |
55.00 |
| 136880 |
4400-60SR |
IDC2-60 |
2x30 |
65.14 |
58.00 |
59.00 |
| 136881 |
4400-64SR |
IDC2-64 |
2x32 |
69.14 |
62.00 |
63.00 |
| 136882 |
4400-68SR |
IDC2-68 |
2x34 |
73.14 |
66.00 |
67.00 |
|
|
|
|
|
