| Разъемы (соединители) >> Разъемы кабель-плата |
Соединители кабель-плата
Шаг 1,25 мм

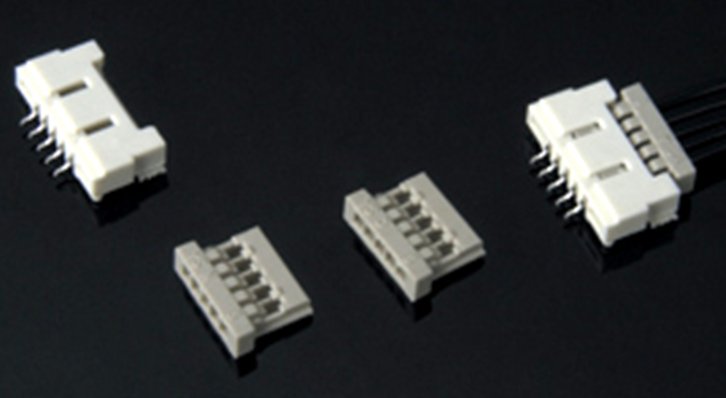

Серия A1252 (DF14) - однорядные розетка на кабель и вилка угловая SMD
|
|
1) Серия
2) Количество контактов
3) Тип:
Y: корпус розетки на кабель
| A1252 |
- |
SMT |
- |
XX |
AW |
| 1 |
|
2 |
|
3 |
4 |
1) Серия
2) SMT: для поверхностного монтажа
3) Количество контактов
4)Тип:
AW: угловая вилка на плату
Электрические характеристики:
Максимальный ток: 0,5A AC,DC
Максимальное напряжение: 50 В AC,DC
Сопротивление контактов: <20 мОм
Сопротивление изоляции: >500 МОм
Диэлектрическая стойкость:
перемен. напяжение 500В в течение 1 мин.
Рабочая температура: -25...+85°С
Материал:
Изолятор: розетка - нейлон-66 UL94V-0;
вилка - нейлон-6T UL94V-0
Контакты: фосфористая бронза, луженая оловом
сборочный чертеж
PDF загрузить
|
|
|
A1252-XXY (DF14-XXS-1.25C)
- корпус розетки однорядной на кабель

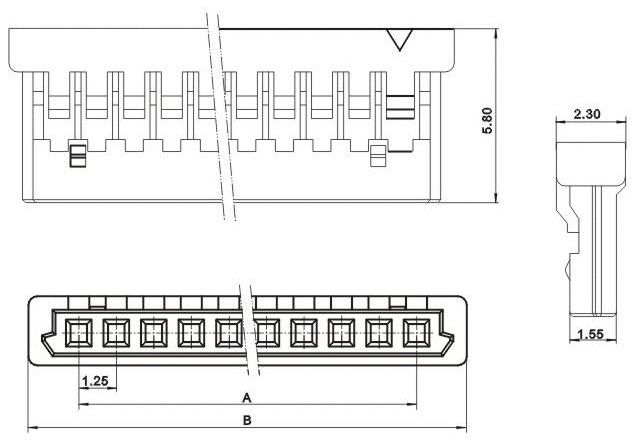

чертеж |
| 23215 |
2 |
A1252-02Y |
DF14-2S-1.25C |
1,25 |
4,35 |
| 23216 |
3 |
A1252-03Y |
DF14-3S-1.25C |
2,50 |
5,60 |
| 22894 |
4 |
A1252-04Y |
DF14-4S-1.25C |
3,75 |
6,85 |
| 22898 |
5 |
A1252-05Y |
DF14-5S-1.25C |
5,00 |
8,10 |
| 23217 |
6 |
A1252-06Y |
DF14-6S-1.25C |
6,25 |
9,35 |
| 23218 |
7 |
A1252-07Y |
DF14-7S-1.25C |
7,50 |
10,60 |
| 23219 |
8 |
A1252-08Y |
DF14-8S-1.25C |
8,75 |
11,85 |
| 23220 |
9 |
A1252-09Y |
DF14-9S-1.25C |
10,00 |
13,10 |
| 23221 |
10 |
A1252-10Y |
DF14-10S-1.25C |
11,25 |
14,35 |
| 23222 |
11 |
A1252-11Y |
DF14-11S-1.25C |
12,50 |
15,60 |
| 23223 |
12 |
A1252-12Y |
DF14-12S-1.25C |
13,75 |
16,85 |
| 23224 |
13 |
A1252-13Y |
DF14-13S-1.25C |
15,00 |
18,10 |
| 23225 |
14 |
A1252-14Y |
DF14-14S-1.25C |
16,25 |
19,35 |
| 23226 |
15 |
A1252-15Y |
DF14-15S-1.25C |
17,50 |
20,60 |
| 23257 |
20 |
A1252-20Y |
DF14-20S-1.25C |
23,75 |
26,85 |
| 23258 |
25 |
A1252-25Y |
DF14-25S-1.25C |
30,00 |
33,10 |
| 23259 |
30 |
A1252-30Y |
DF14-30S-1.25C |
36,25 |
39,35 |
|
|
| A1252-Te

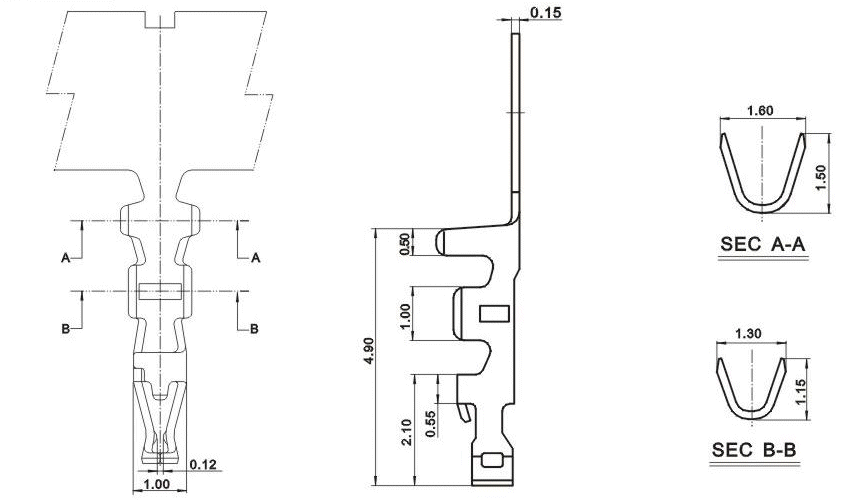

- контакты для розетки на кабель
чертеж |
|
|
|
A1252-SMT-XXAW (DF14-XXP-1.25H(25)
- вилка однорядная угловая SMD

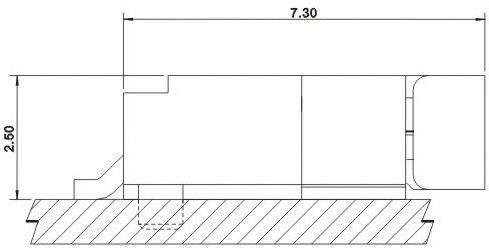

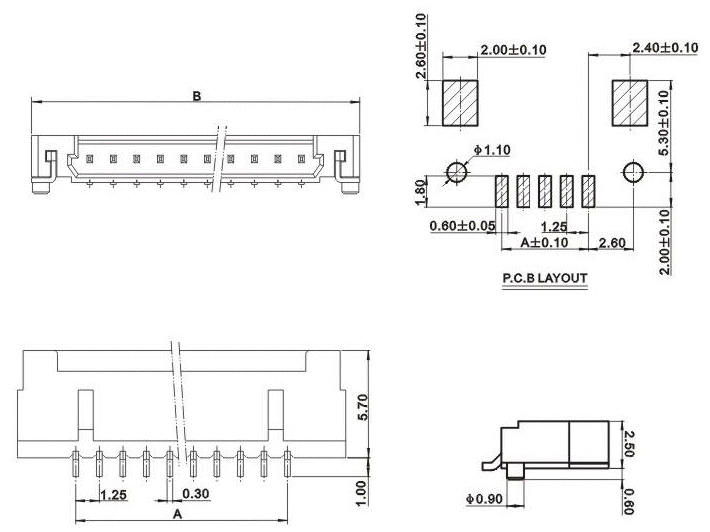

чертеж
|
| 23970 |
2 |
A1252-SMT-02AW |
DF14-2P-1.25H(25) |
1,25 |
7,45 |
| 23972 |
3 |
A1252-SMT-03AW |
DF14-3P-1.25H(25) |
2,50 |
8,70 |
| 23973 |
4 |
A1252-SMT-04AW |
DF14-4P-1.25H(25) |
3,75 |
9,95 |
| 23974 |
5 |
A1252-SMT-05AW |
DF14-5P-1.25H(25) |
5,00 |
11,20 |
| 23975 |
6 |
A1252-SMT-06AW |
DF14-6P-1.25H(25) |
6,25 |
12,45 |
| 23990 |
7 |
A1252-SMT-07AW |
DF14-7P-1.25H(25) |
7,50 |
13,70 |
| 23977 |
8 |
A1252-SMT-08AW |
DF14-8P-1.25H(25) |
8,75 |
14,95 |
| 23978 |
9 |
A1252-SMT-09AW |
DF14-9P-1.25H(25) |
10,00 |
16,20 |
| 23979 |
10 |
A1252-SMT-10AW |
DF14-10P-1.25H(25) |
11,25 |
17,45 |
| 23980 |
11 |
A1252-SMT-11AW |
DF14-11P-1.25H(25) |
12,50 |
18,70 |
| 23981 |
12 |
A1252-SMT-12AW |
DF14-12P-1.25H(25) |
13,75 |
19,95 |
| 23982 |
13 |
A1252-SMT-13AW |
DF14-13P-1.25H(25) |
15,00 |
21,20 |
| 23991 |
14 |
A1252-SMT-14AW |
DF14-14P-1.25H(25) |
16,25 |
22,45 |
| 23984 |
15 |
A1252-SMT-15AW |
DF14-15P-1.25H(25) |
17,50 |
23,70 |
| 23241 |
20 |
A1252-SMT-25AW |
DF14-25P-1.25H(25) |
23,75 |
29,95 |
| 23240 |
25 |
A1252-SMT-20AW |
DF14-20P-1.25H(25) |
30,00 |
36,20 |
| 23242 |
30 |
A1252-SMT-30AW |
DF14-30P-1.25H(25) |
36,25 |
42,45 |
|
|
|
|
|
