Разъемы (соединители) >> Разъемы кабель-плата

SUH серия

Шаг 0.8 мм


Электрические характеристики:
Номинальный ток: 1 A (AC, DC)
Номинальное напряжение: 30 VAC / VDC
Рабочая температура: -25...+85°C
Сопротивление контактов: <50 мОм
Сопротивление изоляции: >100 МОм
Диэлектрическая стойкость: 200 VAC в течение 1 мин.


PDF

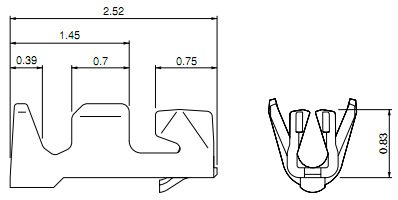

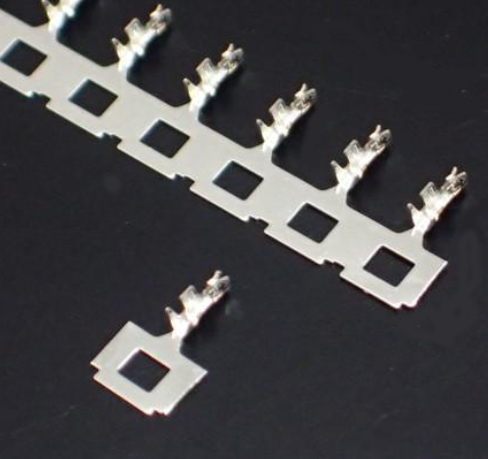

Терминал (контакт)
фосфористая бронза луженая
Код
товара
Марка Провода Упаковка,
шт.
Чертеж
мм2 AWG# Диаметр
изоляции
O.D.,мм
122377 SSUH-003T-P0.15 0,032-0,08 32-28 0,5-0,6 45000

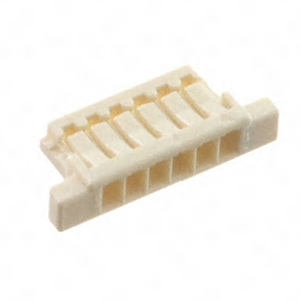

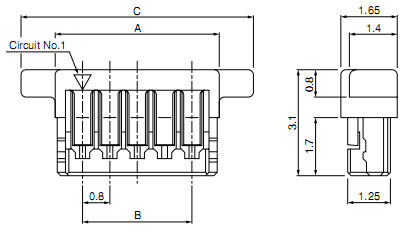

Корпус розетки на провод (с выступами)
жидкокристаллический полимер (LCP), цвет натуральный


Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка,
шт.
Чертеж
A B C
76295 SUHR-02V-S-B 2 2.4 0.8 4.4 2000
76296 SUHR-03V-S-B 3 3.2 1.6 5.2
76297 SUHR-04V-S-B 4 4.0 2.4 6.0
76298 SUHR-05V-S-B 5 4.8 3.2 6.8
76299 SUHR-06V-S-B 6 5.6 4.0 7.6
76300 SUHR-08V-S-B 8 7.2 5.6 9.2
76301 SUHR-10V-S-B 10 8.8 7.2 10.8 1000
76302 SUHR-12V-S-B 12 10.4 8.8 12.4
76303 SUHR-14V-S-B 14 12.0 10.4 14.0
76304 SUHR-16V-S-B 16 13.6 12.0 15.6
76305 SUHR-17V-S-B 17 14.4 12.8 16.4
76306 SUHR-20V-S-B 20 16.8 15.2 18.8

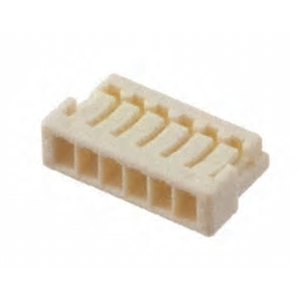

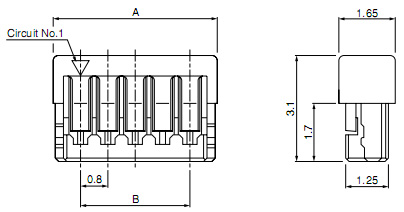

Корпус розетки на провод (без выступов)
жидкокристаллический полимер (LCP), цвет натуральный


Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка,
шт.
Чертеж
A B C
76307 SUHR-02V-S 2 2.4 0.8 4.4 2000
76308 SUHR-03V-S 3 3.2 1.6 5.2
76309 SUHR-04V-S 4 4.0 2.4 6.0
76310 SUHR-05V-S 5 4.8 3.2 6.8
76311 SUHR-06V-S 6 5.6 4.0 7.6
76312 SUHR-10V-S 10 8.8 7.2 10.8 1000
76313 SUHR-12V-S 12 10.4 8.8 12.4
76314 SUHR-14V-S 14 12.0 10.4 14.0
76315 SUHR-16V-S 16 13.6 12.0 15.6
76316 SUHR-20V-S 20 16.8 15.2 18.8

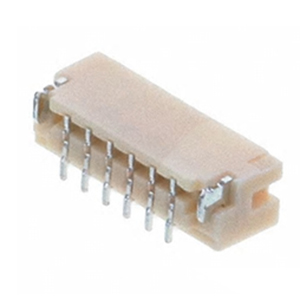

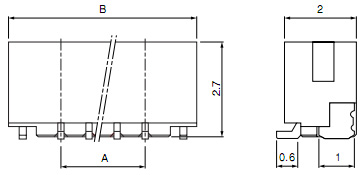

Вилка SMD вертикальная на плату
медный сплав луженый / нейлон, цвет натуральный


Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка,
шт.
Чертеж
A B
76317 BM02B-SURS-TF(LF)(SN) 2 0.8 3.8 2500
76318 BM03B-SURS-TF(LF)(SN) 3 1.6 4.6
76319 BM04B-SURS-TF(LF)(SN) 4 2.4 5.4
76320 BM05B-SURS-TF(LF)(SN) 5 3.2 6.2
12524 BM06B-SURS-TF(LF)(SN) 6 4.0 7.0
12525 BM08B-SURS-TF(LF)(SN) 8 5.6 8.6
12526 BM10B-SURS-TF(LF)(SN) 10 7.2 10.2
12527 BM12B-SURS-TF(LF)(SN) 12 8.8 11.8
12528 BM14B-SURS-TF(LF)(SN) 14 10.4 13.4
12529 BM16B-SURS-TF(LF)(SN) 16 12.0 15.0
12530 BM17B-SURS-TF(LF)(SN) 17 12.8 15.8
12569 BM20B-SURS-TF(LF)(SN) 20 15.2 18.2

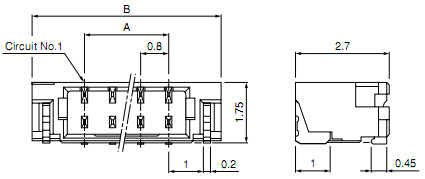

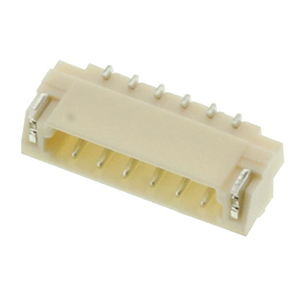

Вилка SMD горизонтальная на плату
медный сплав луженый / нейлон, цвет натуральный


Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка,
шт.
Чертеж
A B
17358 SM02B-SURS-TF(LF)(SN) 2 0.8 3.8 3500
18605 SM03B-SURS-TF(LF)(SN) 3 1.6 4.6
22606 SM04B-SURS-TF(LF)(SN) 4 2.4 5.4
25187 SM05B-SURS-TF(LF)(SN) 5 3.2 6.2
60279 SM06B-SURS-TF(LF)(SN) 6 4.0 7.0
72159 SM08B-SURS-TF(LF)(SN) 8 5.6 8.6
72160 SM10B-SURS-TF(LF)(SN) 10 7.2 10.2
72161 SM12B-SURS-TF(LF)(SN) 12 8.8 11.8
76294 SM14B-SURS-TF(LF)(SN) 14 10.4 13.4
130705 SM16B-SURS-TF(LF)(SN) 16 12.0 15.0
135767 SM17B-SURS-TF(LF)(SN) 17 12.8 15.8
205017 SM20B-SURS-TF(LF)(SN) 20 15.2 18.2



  • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
    Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
  • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
    Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
