| Разъемы (соединители) >> Разъемы кабель-плата |
Соединители кабель-плата
Шаг 1,25 мм

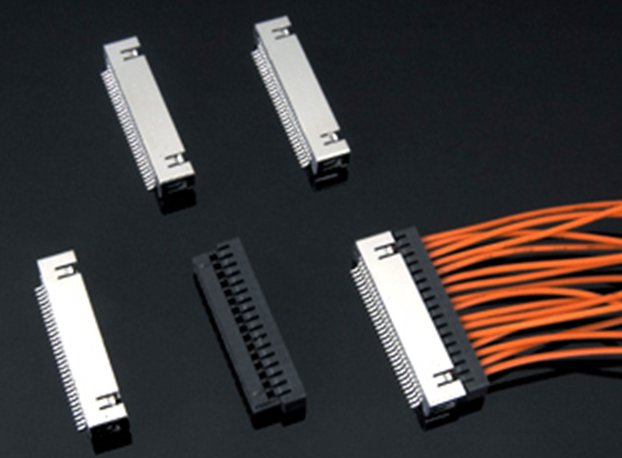

Серия A1254(FIE) - двухрядные розетка на кабель, вилки прямая и угловая SMD
|
|
1) Серия
2) Количество контактов
3) Тип:
Y: корпус розетки на кабель
| A1254 |
- |
SMT |
- |
XX |
A |
| 1 |
|
2 |
|
3 |
4 |
1) Серия
2) SMT: для поверхностного монтажа
3) Количество контактов
4)Тип:
A: прямая вилка на плату
Электрические характеристики:
Максимальный ток: 1A AC,DC
Максимальное напряжение: 125 В AC,DC
Сопротивление контактов: <30 мОм
Сопротивление изоляции: >100 МОм
Диэлектрическая стойкость:
перемен. напяжение 500В в течение 1 мин.
Рабочая температура: -25...+85°С
Материал:
Изолятор: розетка - нейлон-66 UL94V-0;
вилка: нейлон-6T UL94V-0
Контакты: фосфористая бронза, луженая оловом
|
|
|
A1254-XXY
- корпус двухрядной розетки на кабель

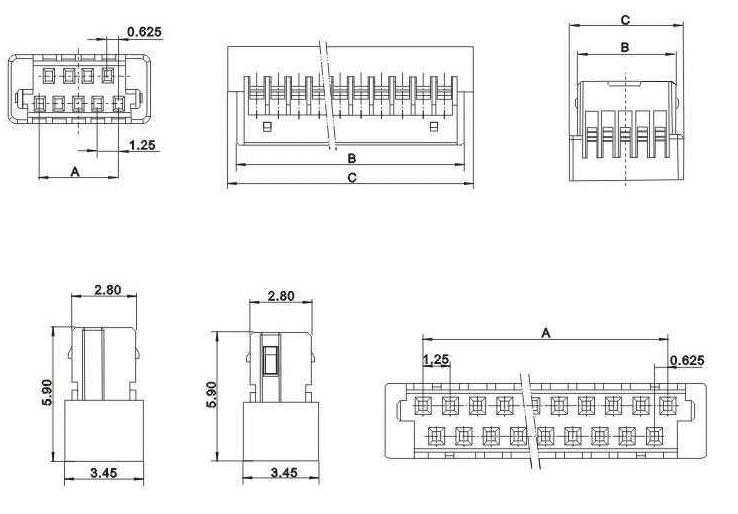

чертеж |
| 51452 |
5 |
A1254-05Y |
2,50 |
4,90 |
6,00 |
| 24008 |
7 |
A1254-07Y |
3,75 |
6,15 |
7,25 |
| 24009 |
9 |
A1254-09Y |
5,00 |
7,40 |
8,50 |
| 24010 |
11 |
A1254-11Y |
6,25 |
8,65 |
9,75 |
| 23999 |
13 |
A1254-13Y |
7,50 |
9,90 |
11,00 |
| 24000 |
15 |
A1254-15Y |
8,75 |
11,15 |
12,25 |
| 24001 |
17 |
A1254-17Y |
10,00 |
12,40 |
13,50 |
| 24002 |
19 |
A1254-19Y |
11,25 |
13,65 |
14,75 |
| 22900 |
21 |
A1254-21Y |
12,50 |
14,90 |
16,00 |
| 24005 |
31 |
A1254-31Y |
18,75 |
21,15 |
22,25 |
| 24006 |
41 |
A1254-41Y |
25,00 |
27,40 |
28,50 |
|
|
| A1254-Te

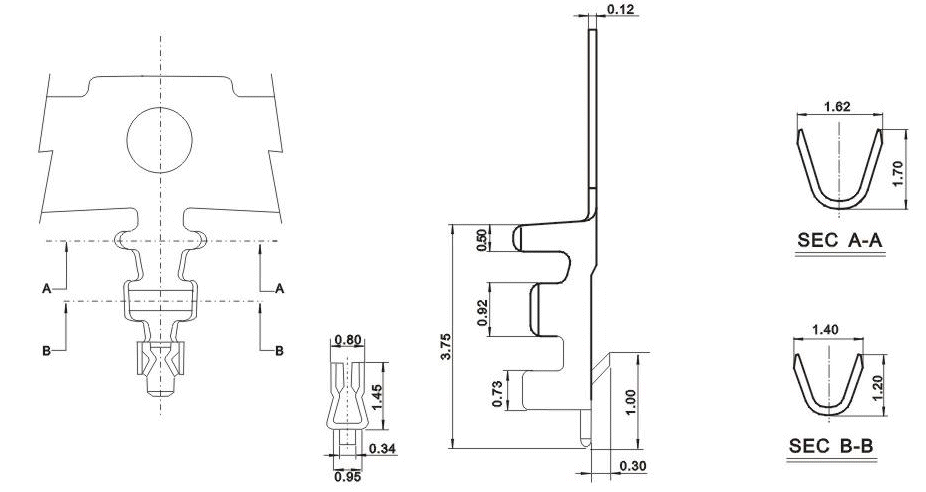

- контакты для розетки на кабель
чертеж |
|
|
|

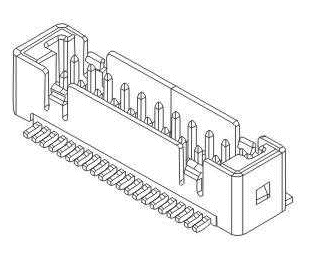

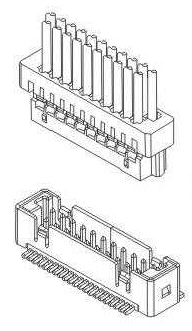

A1254-SMT-XXA
- вилка двухрядная прямая SMD

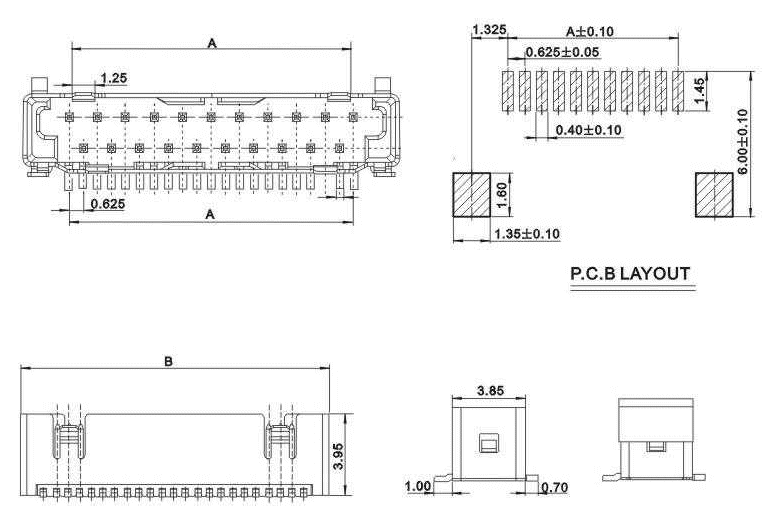

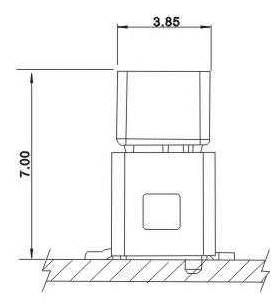

сборочный чертеж |
чертеж
| 24003 |
21 |
A1254-SMT-21A |
12,50 |
16,85 |
| 24004 |
31 |
A1254-SMT-31A |
18,75 |
23,10 |
|
|
|

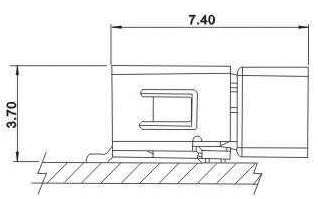

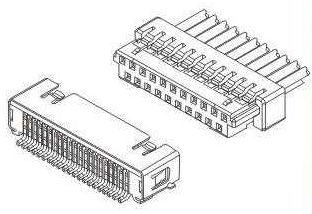

A1254-SMT-XXAW
- вилка двухрядная угловая SMD

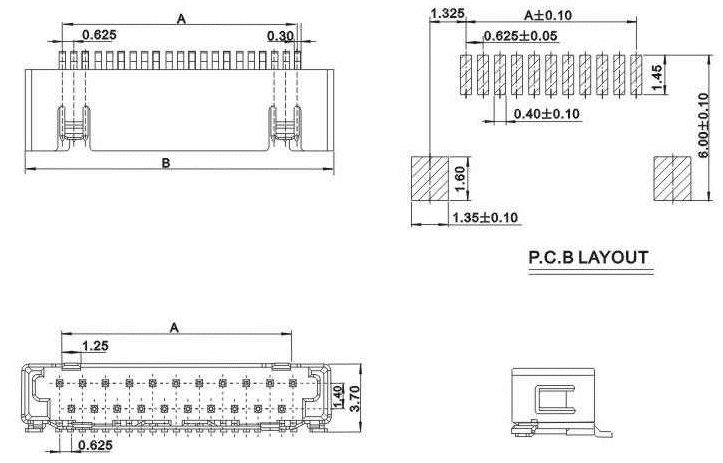

сборочный чертеж
|
чертеж
| 23995 |
21 |
A1254-SMT-21AW |
12,50 |
16,55 |
| 23996 |
31 |
A1254-SMT-31AW |
18,75 |
22,80 |
| 23997 |
41 |
A1254-SMT-41AW |
25,00 |
29,05 |
|
|
|
|
|
