Разъемы (соединители) >> Разъемы кабель-плата

XA серия

Шаг 2.5 мм

Электрические характеристики:
Номинальный ток: 3 A (AC, DC)
Номинальное напряжение: 250 VAC / VDC
Рабочая температура: -25...+85°C
Сопротивление контактов: <20 мОм
Сопротивление изоляции: >1000 МОм
Диэлектрическая стойкость: 1000 VAC в течение 1 мин.

PDF

Стандартный цвет корпусов разъемов - натуральный.
При оптовом заказе возможны и другие цвета корпусов разъемов из списка ниже.
Для уточнения возможности поставки других цветов корпусов связывайтесь с нашими менеджерами.

Пример:
XAP-02V-1-xx
xx - цвет:
(нет): натуральный (белый)

К: черный
N: коричневый
R: красный
O: оранжевый
Y: желтый
FY: ярко-желтый
L: лимонно-желтый
Z: слоновая кость
M: зеленый
LE: светло-голубой
E: синий
P: фиолетовый
PK: розовый
H: серый

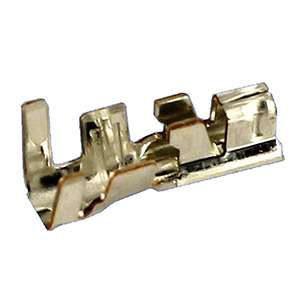

Терминал (контакт)

Код товара	Марка	Провода			Упаковка	Чертеж
Код товара	Марка	мм²	AWG#	Диаметр изоляции O.D.,мм	Упаковка	Чертеж
262813	SXA-001T-P0.6	0,08-0,33	28-22	0,8-1,9	8000
262814	SXA-01T-P0.6	0,22-0,5	24-20	1,5-1,9
262815	SXA-001T-P0.6L	0,13-0,33	26-22	1,3-1,7

Материал: Фосфористая бронза, луженая

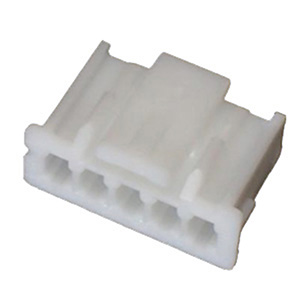

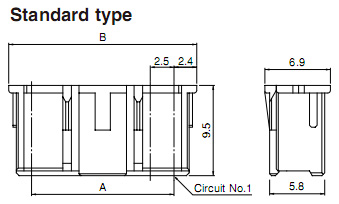

Корпус розетки на провод

Код товара	Марка	Кол-во контактов	Размеры, мм		Упаковка	Чертеж
Код товара	Марка	Кол-во контактов	A	B	Упаковка	Чертеж
262816	XAP-02V-1	2	2,5	7,3	1000
262817	XAP-03V-1	3	5,0	9,8
262818	XAP-04V-1	4	7,5	12,3
262819	XAP-05V-1	5	10,0	14,8
262820	XAP-06V-1	6	12,5	17,3
262821	XAP-07V-1	7	15,0	19,8
262822	XAP-08V-1	8	17,5	22,3
262823	XAP-09V-1	9	20,0	24,8
262824	XAP-10V-1	10	22,5	27,3
262825	XAP-11V-1	11	25,0	29,8
262826	XAP-12V-1	12	27,5	32,3
262827	XAP-13V-1	13	30,0	34,8
262828	XAP-14V-1	14	32,5	37,3	500
262829	XAP-15V-1	15	35,0	39,8
262830	XAP-20V-1	20	47,5	52,3

Материал: нейлон-66 натуральный

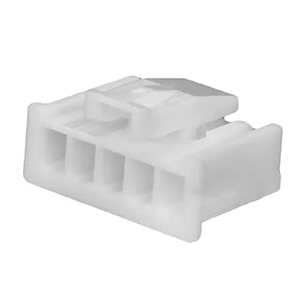

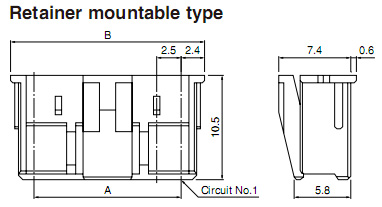

Корпус розетки с фиксатором

Код товара	Марка	Кол-во контактов	Размеры, мм		Упаковка	Чертеж
Код товара	Марка	Кол-во контактов	A	B	Упаковка	Чертеж
262831	XARP-02V	2	2,5	7,3	1000
262832	XARP-03V	3	5,0	9,8
262833	XARP-04V	4	7,5	12,3
262834	XARP-05V	5	10,0	14,8
262835	XARP-06V	6	12,5	17,3
262836	XARP-07V	7	15,0	19,8
262837	XARP-08V	8	17,5	22,3
262838	XARP-09V	9	20,0	24,8
262839	XARP-10V	10	22,5	27,3
262840	XARP-11V	11	25,0	29,8
262841	XARP-12V	12	27,5	32,3
262842	XARP-13V	13	30,0	34,8
262843	XARP-14V	14	32,5	37,3
262844	XARP-15V	15	35,0	39,8
262845	XARP-18V	18	42,5	47,3	500

Материал: нейлон-66 натуральный

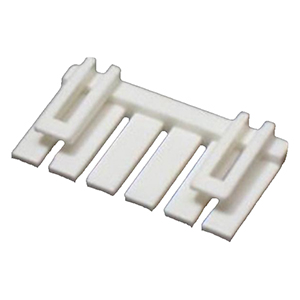

Фиксатор

Код товара	Марка	Кол-во контактов	Размеры, мм	Упаковка	Чертеж
			A
262846	XMS-02V	2	2,5	1000
262847	XMS-03V	3	5,0
262848	XMS-04V	4	7,5
262849	XMS-05V	5	10,0
262850	XMS-06V	6	12,5
262851	XMS-07V	7	15,0
262852	XMS-08V	8	17,5
262853	XMS-09V	9	20,0
262854	XMS-10V	10	22,5
262855	XMS-11V	11	25,0
262856	XMS-12V	12	27,5
262857	XMS-13V	13	30,0
262858	XMS-14V	14	32,5
262859	XMS-15V	15	35,0

Материал: нейлон-66 натуральный

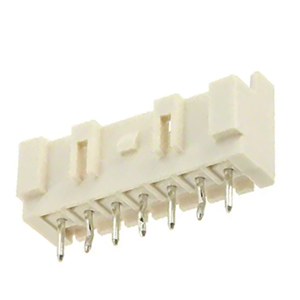

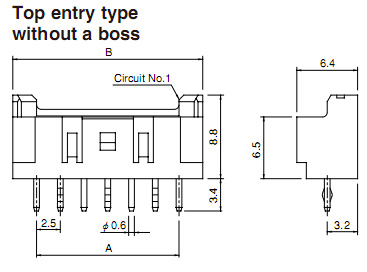

Вилка на плату прямая без направляющих

Код товара	Марка	Кол-во контактов	Размеры, мм		Упаковка	Чертеж
Код товара	Марка	Кол-во контактов	A	B	Упаковка	Чертеж
262861	B02B-XASK-1	2	2,5	7,5	1000
262862	B03B-XASK-1	3	5,0	10,0	400
262863	B04B-XASK-1	4	7,5	12,5
262864	B05B-XASK-1	5	10,0	15,0
262865	B06B-XASK-1	6	12,5	17,5
262866	B07B-XASK-1	7	15,0	20,0	250
262867	B08B-XASK-1	8	17,5	22,5
262868	B09B-XASK-1	9	20,0	25,0
262869	B10B-XASK-1	10	22,5	27,5
262870	B11B-XASK-1	11	25,0	30,0	200
262871	B12B-XASK-1	12	27,5	32,5	200
262872	B13B-XASK-1	13	30,0	35,0	100
262873	B14B-XASK-1	14	32,5	37,5
262874	B15B-XASK-1	15	35,0	40,0
262875	B20B-XASK-1	20	47,5	52,5

Материал: нейлон-66 натуральный

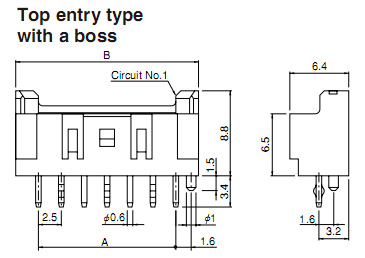

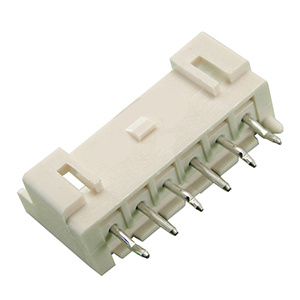

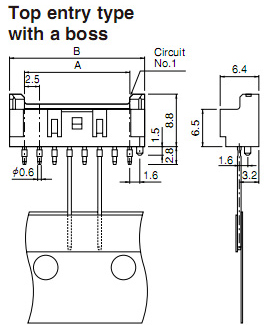

Вилка на плату прямая с направляющими

Код товара	Марка	Кол-во контактов	Размеры, мм		Упаковка	Чертеж
Код товара	Марка	Кол-во контактов	A	B	Упаковка	Чертеж
262877	B02B-XASK-1-A	2	2,5	7,5	1000
262878	B03B-XASK-1-A	3	5,0	10,0	400
262879	B04B-XASK-1-A	4	7,5	12,5
262880	B05B-XASK-1-A	5	10,0	15,0
262881	B06B-XASK-1-A	6	12,5	17,5
262882	B07B-XASK-1-A	7	15,0	20,0	250
262883	B08B-XASK-1-A	8	17,5	22,5
262884	B09B-XASK-1-A	9	20,0	25,0
262885	B10B-XASK-1-A	10	22,5	27,5
262886	B11B-XASK-1-A	11	25,0	30,0	200
262887	B12B-XASK-1-A	12	27,5	32,5	200
262888	B13B-XASK-1-A	13	30,0	35,0	100
262889	B14B-XASK-1-A	14	32,5	37,5
262890	B15B-XASK-1-A	15	35,0	40,0
262891	B20B-XASK-1-A	20	47,5	52,5

Материал: нейлон-66 натуральный

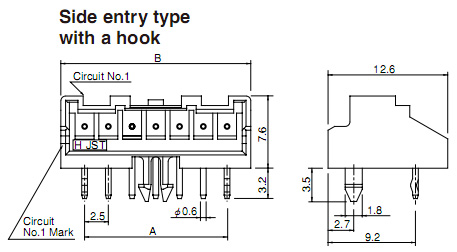

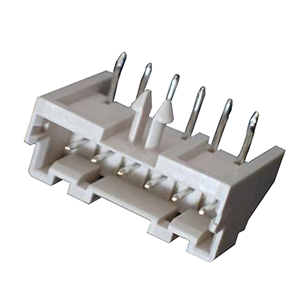

Вилка на плату угловая с фиксатором

Код товара	Марка	Кол-во контактов	Размеры, мм			Упаковка	Чертеж
Код товара	Марка	Кол-во контактов	A	B	C	Упаковка	Чертеж
262892	S02B-XASS-1	1,25	2	2,5	7,5	250
262893	S03B-XASS-1	2,50	3	5,0	10,0	250
262894	S04B-XASS-1	3,75	4	7,5	12,5	200
262895	S05B-XASS-1	5,00	5	10,0	15,0
262896	S06B-XASS-1	6,25	6	12,5	17,5
262897	S07B-XASS-1	7,50	7	15,0	20,0
262898	S08B-XASS-1	8,75	8	17,5	22,5	100
262899	S09B-XASS-1	10,00	9	20,0	25,0
262900	S10B-XASS-1	11,25	10	22,5	27,5
262901	S11B-XASS-1	12,50	11	25,0	30,0
262902	S12B-XASS-1	13,75	12	27,5	32,5
262903	S13B-XASS-1	15,00	13	30,0	35,0
262904	S14B-XASS-1	16,25	14	32,5	37,5

Материал: нейлон-66 натуральный

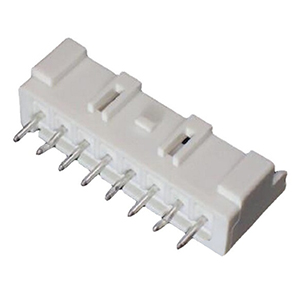

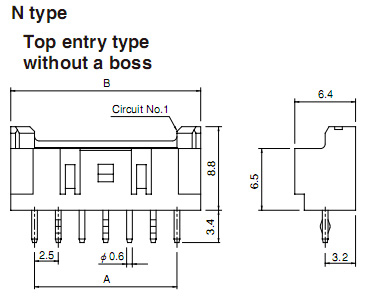

Вилка на плату угловая без направляющих

Код товара	Марка	Кол-во контактов	Размеры, мм		Упаковка	Чертеж
Код товара	Марка	Кол-во контактов	A	B	Упаковка	Чертеж
262906	B02B-XASK-1N	2	2,5	7,5	1000
262907	B03B-XASK-1N	3	5,0	10,0	400
262908	B04B-XASK-1N	4	7,5	12,5
262909	B05B-XASK-1N	5	10,0	15,0
262910	B06B-XASK-1N	6	12,5	17,5
262911	B07B-XASK-1N	7	15,0	20,0	250
262912	B08B-XASK-1N	8	17,5	22,5
262913	B09B-XASK-1N	9	20,0	25,0
262914	B10B-XASK-1N	10	22,5	27,5
262915	B11B-XASK-1N	11	25,0	30,0	200
262916	B12B-XASK-1N	12	27,5	32,5	200
262917	B13B-XASK-1N	13	30,0	35,0	100
262918	B14B-XASK-1N	14	32,5	37,5
262919	B15B-XASK-1N	15	35,0	40,0
262920	B18B-XASK-1N	18	42,5	47,5

Материал: нейлон-66 натуральный

Вилка на плату угловая с направляющими

Код товара	Марка	Кол-во контактов	Размеры, мм		Упаковка	Чертеж
Код товара	Марка	Кол-во контактов	A	B	Упаковка	Чертеж
262922	B02B-XASK-1N-A	2	2,5	7,5	1000
262923	B03B-XASK-1N-A	3	5,0	10,0	400
262924	B04B-XASK-1N-A	4	7,5	12,5
262925	B05B-XASK-1N-A	5	10,0	15,0
262926	B06B-XASK-1N-A	6	12,5	17,5
262927	B07B-XASK-1N-A	7	15,0	20,0	250
262928	B08B-XASK-1N-A	8	17,5	22,5
262929	B09B-XASK-N1-A	9	20,0	25,0
262930	B10B-XASK-1N-A	10	22,5	27,5
262931	B11B-XASK-1N-A	11	25,0	30,0	200
262932	B12B-XASK-1N-A	12	27,5	32,5	200
262933	B13B-XASK-1N-A	13	30,0	35,0	100
262934	B14B-XASK-1N-A	14	32,5	37,5
262935	B15B-XASK-1N-A	15	35,0	40,0

Материал: нейлон-66 натуральный

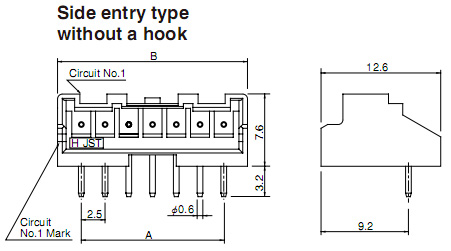

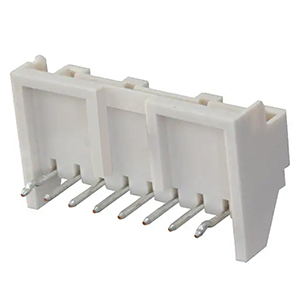

Вилка на плату угловая без фиксатора

Код товара	Марка	Кол-во контактов	Размеры, мм		Упаковка	Чертеж
Код товара	Марка	Кол-во контактов	A	B	Упаковка	Чертеж
262936	S02B-XASS-1N-BN	2	2,5	7,5	250
262937	S03B-XASS-1N-BN	3	5,0	10,0	250
262938	S04B-XASS-1N-BN	4	7,5	12,5	200
262939	S05B-XASS-1N-BN	5	10,0	15,0
262940	S06B-XASS-1N-BN	6	12,5	17,5
262941	S07B-XASS-1N-BN	7	15,0	20,0
262942	S08B-XASS-1N-BN	8	17,5	22,5	100
262943	S09B-XASS-1N-BN	9	20,0	25,0
262944	S10B-XASS-1N-BN	10	22,5	27,5
262945	S11B-XASS-1N-BN	11	25,0	30,0
262946	S12B-XASS-1N-BN	12	27,5	32,5
262947	S13B-XASS-1N-BN	13	30,0	35,0
262948	S14B-XASS-1N-BN	14	32,5	37,5

Материал: нейлон-66 натуральный

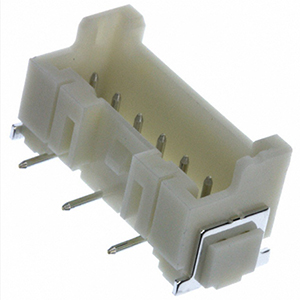

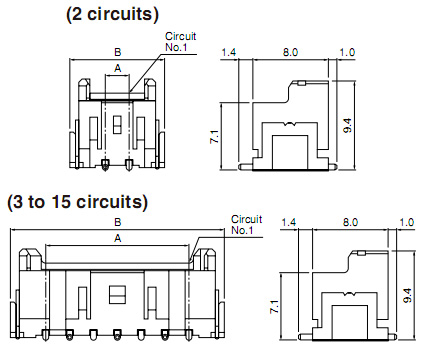

Вилка на плату прямая SMD

Код товара	Марка	Кол-во контактов	Размеры, мм		Упаковка	Чертеж
Код товара	Марка	Кол-во контактов	A	B	Упаковка	Чертеж
262949	BM02B-XASS-TF	2	2,5	10,0	500
262950	BM03B-XASS-TF	3	5,0	12,5
262951	BM04B-XASS-TF	4	7,5	15,0
262952	BM05B-XASS-TF	5	10,0	17,5
262953	BM06B-XASS-TF	6	12,5	20,0
262954	BM07B-XASS-TF	7	15,0	22,5
262955	BM08B-XASS-TF	8	17,5	25,0
262956	BM09B-XASS-TF	9	20,0	27,5
262957	BM12B-XASS-TF	12	27,5	35,0
262958	BM13B-XASS-TF	13	30,0	37,5
262959	BM15B-XASS-TF	15	35,0	42,5

Материал: нейлон-66 натуральный

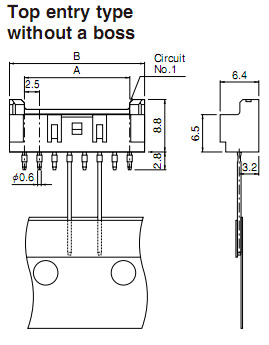

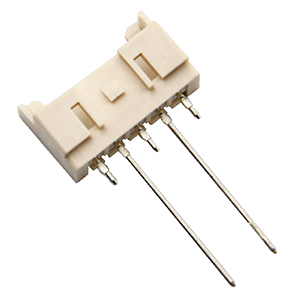

Вилка на плату прямая с удлиненными выводами без направляющих

Код товара	Марка	Кол-во контактов	Размеры, мм		Упаковка	Чертеж
Код товара	Марка	Кол-во контактов	A	B	Упаковка	Чертеж
262961	B02B-XASS-1-T	2	2,5	7,5	1000
262962	B03B-XASS-1-T	3	5,0	10,0	1000
262963	B04B-XASS-1-T	4	7,5	12,5	500
262964	B05B-XASS-1-T	5	10,0	15,0
262965	B06B-XASS-1-T	6	12,5	17,5
262966	B07B-XASS-1-T	7	15,0	20,0
262967	B08B-XASS-1-T	8	17,5	22,5

Материал: нейлон-66 натуральный

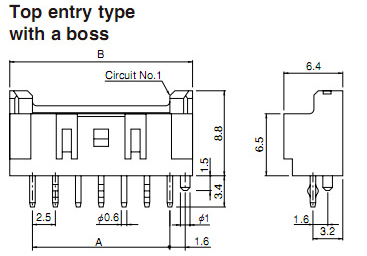

Вилка на плату прямая с удлиненными выводами с направляющими

Код товара	Марка	Кол-во контактов	Размеры, мм		Упаковка	Чертеж
Код товара	Марка	Кол-во контактов	A	B	Упаковка	Чертеж
263012	B02B-XASS-1-A-T	2	2,5	7,5	1000
262969	B03B-XASS-1-A-T	3	5,0	10,0	1000
262970	B04B-XASS-1-A-T	4	7,5	12,5	500
262971	B05B-XASS-1-A-T	5	10,0	15,0
262972	B06B-XASS-1-A-T	6	12,5	17,5
262973	B07B-XASS-1-A-T	7	15,0	20,0
262974	B08B-XASS-1-A-T	8	17,5	22,5

Материал: нейлон-66 натуральный
