| Разъемы (соединители) >> Разъемы кабель-плата |
PH серия
Шаг 2.0 мм
 | Электрические характеристики:
Номинальный ток: 2 A (AC, DC)
Номинальное напряжение: 100 VAC / VDC
Рабочая температура: -25...+85°C
Сопротивление контактов: <20 мОм
Сопротивление изоляции: >1000 МОм
Диэлектрическая стойкость: 800 VAC в течение 1 мин.
 PDF |

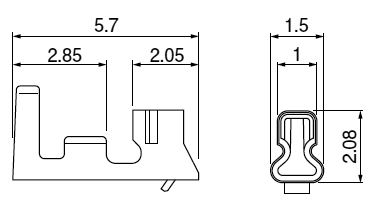

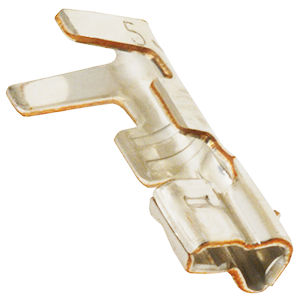

Терминал (контакт) розетки на провод
|
| 17482 |
SPH-002T-P0.5S |
0,05-0,22 |
30-24 |
0,9-1,5 |
8000 |
 |
| 295459 |
SPH-002T-P0.5L |
0,08-0,22 |
28-24 |
0,8-1,5 |
| 214533 |
SPH-004T-P0.5S |
0,032-0,08 |
32-28 |
0,5-0,9 |
10000 |
Материал: Фосфористая бронза луженая |
|

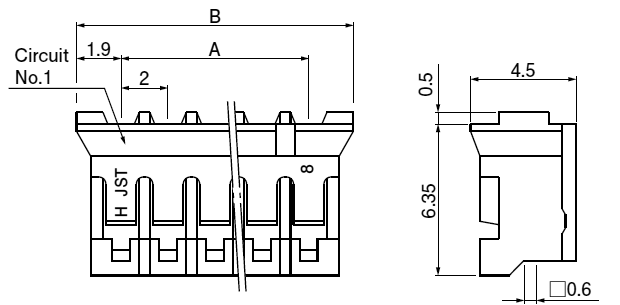

Корпус розетки на кабель
 |
| 23526 |
PHR-2 |
A2001-02Y, PH-2Y, MU-02F, PHR-02,
HB-02, 51065-0200, DS1066-02MC |
2 |
2,0 |
5,8 | -
1000 |
 |
| 24307 |
PHR-3 |
A2001-03Y, PH-3Y, MU-03F, PHR-03,
HB-03, 51065-0300, DS1066-03MC |
3 |
4,0 |
7,8 | -
| 24308 |
PHR-4 |
A2001-04Y, PH-4Y, MU-04F, PHR-04,
HB-04, 51065-0400, DS1066-04MC |
4 |
6,0 |
9,8 | -
| 24309 |
PHR-5 |
A2001-05Y, PH-5Y, MU-05F, PHR-05,
HB-05, 51065-0500, DS1066-05MC |
5 |
8,0 |
11,8 | -
| 24310 |
PHR-6 |
A2001-06Y, PH-6Y, MU-06F, PHR-06,
HB-06, 51065-0600, DS1066-06MC |
6 |
10,0 |
13,8 | -
| 24311 |
PHR-7 |
A2001-07Y, PH-7Y, MU-07F, PHR-07,
HB-07, 51065-0700, DS1066-07MC |
7 |
12,0 |
15,8 | -
| 24312 |
PHR-8 |
A2001-08Y, PH-8Y, MU-08F, PHR-08,
HB-08, 51065-0800, DS1066-08MC |
8 |
14,0 |
17,8 | -
| 24313 |
PHR-9 |
A2001-09Y, PH-9Y, MU-09F, PHR-09,
HB-09, 51065-0900, DS1066-09MC |
9 |
16,0 |
19,8 | -
| 24314 |
PHR-10 |
A2001-10Y, PH-10Y, MU-10F, PHR-10,
HB-10, 51065-1000, DS1066-10MC |
10 |
18,0 |
21,8 | -
| 24315 |
PHR-11 |
A2001-11Y, PH-11Y, MU-11F, PHR-11,
HB-11, 51065-1100, DS1066-11MC |
11 |
20,0 |
23,8 | -
| 24316 |
PHR-12 |
A2001-12Y, PH-12Y, MU-12F, PHR-12,
HB-12, 51065-1200, DS1066-12MC |
12 |
22,0 |
25,8 | -
| 24317 |
PHR-13 |
A2001-13Y, PH-13Y, MU-13F, PHR-13,
HB-13, 51065-1300, DS1066-13MC |
13 |
24,0 |
27,8 | -
| 24318 |
PHR-14 |
A2001-14Y, PH-14Y, MU-14F, PHR-14,
HB-14, 51065-1400, DS1066-14MC |
14 |
26,0 |
29,8 | -
| 24319 |
PHR-15 |
A2001-15Y, PH-15Y, MU-15F, PHR-15,
HB-15, 51065-1500, DS1066-15MC |
15 |
28,0 |
31,8 | -
| 37722 |
PHR-16 |
A2001-16Y, PH-16Y, MU-16F, PHR-16,
HB-16, 51065-1600, DS1066-16MC |
16 |
30,0 |
33,8 | -
Материал: нейлон-66 натуральный
|
|

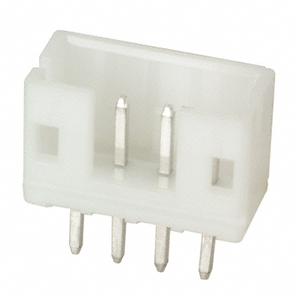

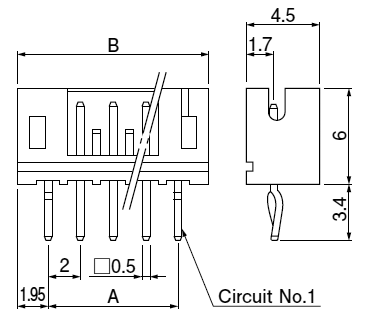

Вилка на плату прямая
 |
| 23344 |
B2B-PH-K-S |
A2001-02A, B2B-PH-K-S, MW-02M, 53253-0270,
WB-02, DS1066-02MVW6 |
2 |
2,0 |
5,9 | -
1000 |
 |
| 24262 |
B3B-PH-K-S |
A2001-03A, B3B-PH-K-S, MW-03M, 53253-0370,
WB-03, DS1066-03MVW6 |
3 |
4,0 |
7,9 | -
 |
| 24263 |
B4B-PH-K-S |
A2001-04A, B4B-PH-K-S, MW-04M, 53253-0470,
WB-04, DS1066-04MVW6 |
4 |
6,0 |
9,9 | -
| 23528 |
B5B-PH-K-S |
A2001-05A, B5B-PH-K-S, MW-05M, 53253-0570,
WB-05, DS1066-05MVW6 |
5 |
8,0 |
11,9 | -
| 24264 |
B6B-PH-K-S |
A2001-06A, B6B-PH-K-S, MW-06M, 53253-0670,
WB-06, DS1066-06MVW6 |
6 |
10,0 |
13,9 | -
| 24265 |
B7B-PH-K-S |
A2001-07A, B7B-PH-K-S, MW-07M, 53253-0770,
WB-07, DS1066-07MVW6 |
7 |
12,0 |
15,9 | -
500 |
| 24266 |
B8B-PH-K-S |
A2001-08A, B8B-PH-K-S, MW-08M, 53253-0870,
WB-08, DS1066-08MVW6 |
8 |
14,0 |
17,9 | -
| 24267 |
B9B-PH-K-S |
A2001-09A, B9B-PH-K-S, MW-09M, 53253-0970,
WB-09, DS1066-09MVW6 |
9 |
16,0 |
19,9 | -
| 24268 |
B10B-PH-K-S |
A2001-10A, B10B-PH-K-S, MW-10M, 53253-1070,
WB-10, DS1066-10MVW6 |
10 |
18,0 |
21,9 | -
| 24269 |
B11B-PH-K-S |
A2001-11A, B11B-PH-K-S, MW-11M, 53253-1170,
WB-11, DS1066-11MVW6 |
11 |
20,0 |
23,9 | -
| 24270 |
B12B-PH-K-S |
A2001-12A, B12B-PH-K-S, MW-12M, 53253-1270,
WB-12, DS1066-12MVW6 |
12 |
22,0 |
25,9 | -
400 |
| 24271 |
B13B-PH-K-S |
A2001-13A, B13B-PH-K-S, MW-13M, 53253-1370,
WB-13, DS1066-13MVW6 |
13 |
24,0 |
27,9 | -
250 |
| 24272 |
B14B-PH-K-S |
A2001-14A, B14B-PH-K-S, MW-14M, 53253-1470,
WB-14, DS1066-14MVW6 |
14 |
26,0 |
29,9 | -
| 24273 |
B15B-PH-K-S |
A2001-15A, B15B-PH-K-S, MW-15M, 53253-1570,
WB-15, DS1066-15MVW6 |
15 |
28,0 |
31,9 | -
| 37725 |
B16B-PH-K-S |
A2001-16A, B16B-PH-K-S, MW-16M, 53253-1670,
WB-16, DS1066-16MVW6 |
16 |
30,0 |
33,9 | -
Материал: нейлон-66/латунь луженая натуральный
|
|

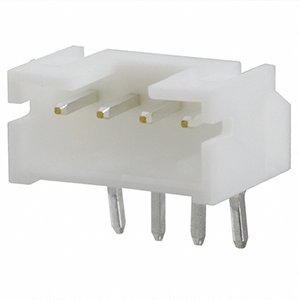

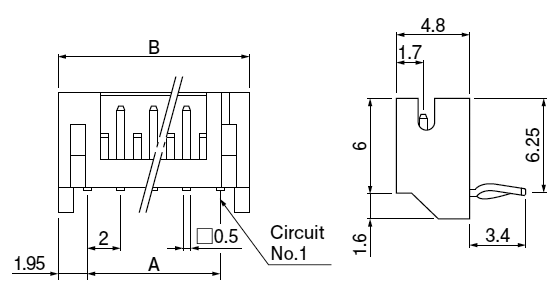

Вилка на плату угловая
 |
| 24223 |
S2B-PH-K-S |
A2001-02AW, S2B-PH-K-S, MW-02MR, 53254-0270,
WB-02R, DS1066-02MRW6 |
2 |
2,0 |
5,9 | -
1000 |
 |
| 24224 |
S3B-PH-K-S |
A2001-03AW, S3B-PH-K-S, MW-03MR, 53254-0370,
WB-03R, DS1066-03MRW6 |
3 |
4,0 |
7,9 | -
| 24061 |
S4B-PH-K-S |
A2001-04AW, S4B-PH-K-S, MW-04MR, 53254-0470,
WB-04R, DS1066-04MRW6 |
4 |
6,0 |
9,9 | -
500 |
| 24225 |
S5B-PH-K-S |
A2001-05AW, S5B-PH-K-S, MW-05MR, 53254-0570,
WB-05R, DS1066-05MRW6 |
5 |
8,0 |
11,9 | -
| 24226 |
S6B-PH-K-S |
A2001-06AW, S6B-PH-K-S, MW-06MR, 53254-0670,
WB-06R, DS1066-06MRW6 |
6 |
10,0 |
13,9 | -
| 24227 |
S7B-PH-K-S |
A2001-07AW, S7B-PH-K-S, MW-07MR, 53254-0770,
WB-07R, DS1066-07MRW6 |
7 |
12,0 |
15,9 | -
| 24228 |
S8B-PH-K-S |
A2001-08AW, S8B-PH-K-S, MW-08MR, 53254-0870,
WB-08R, DS1066-08MRW6 |
8 |
14,0 |
17,9 | -
250 |
| 24229 |
S9B-PH-K-S |
A2001-09AW, S9B-PH-K-S, MW-09MR, 53254-0970,
WB-09R, DS1066-09MRW6 |
9 |
16,0 |
19,9 | -
| 24230 |
S10B-PH-K-S |
A2001-10AW, S10B-PH-K-S, MW-10MR, 53254-1070,
WB-10R, DS1066-10MRW6 |
10 |
18,0 |
21,9 | -
| 24231 |
S11B-PH-K-S |
A2001-11AW, S11B-PH-K-S, MW-11MR, 53254-1170,
WB-11R, DS1066-11MRW6 |
11 |
20,0 |
23,9 | -
| 24232 |
S12B-PH-K-S |
A2001-12AW, S12B-PH-K-S, MW-12MR, 53254-1270,
WB-12R, DS1066-12MRW6 |
12 |
22,0 |
25,9 | -
| 24233 |
S13B-PH-K-S |
A2001-13AW, S13B-PH-K-S, MW-13MR, 53254-1370,
WB-13R, DS1066-13MRW6 |
13 |
24,0 |
27,9 | -
| 24234 |
S14B-PH-K-S |
A2001-14AW, S14B-PH-K-S, MW-14MR, 53254-1470,
WB-14R, DS1066-14MRW6 |
14 |
26,0 |
29,9 | -
| 24235 |
S15B-PH-K-S |
A2001-15AW, S15B-PH-K-S, MW-15MR, 53254-1570,
WB-15R, DS1066-15MRW6 |
15 |
28,0 |
31,9 | -
200 |
| 37724 |
S16B-PH-K-S |
A2001-16AW, S16B-PH-K-S, MW-16MR, 53254-1670,
WB-16R, DS1066-16MRW6 |
16 |
30,0 |
33,9 | -
Материал: нейлон-66/латунь луженая натуральный
|
|
Вилка на плату прямая с малым усилием вставки
|
Материал: нейлон-66/луженый медный сплав натуральный
|
|
Вилка на плату угловая с малым усилием вставки
|
Материал: нейлон-66/луженый медный сплав натуральный
|
|

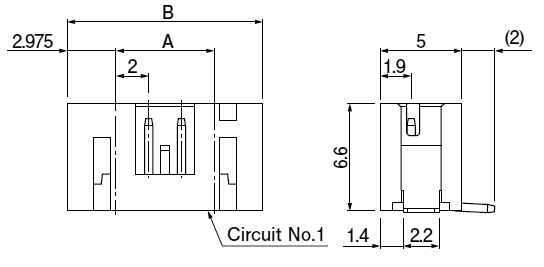

Вилка для поверхностного (SMD) монтажа вертикальная
 |
| 135818 |
B2B-PH-SM4-TB |
A2001-02AB, B2B-PH-SM4-TB, WB-02SMD |
2 |
2,0 |
7,95 | -
1000 |
 |
| 135819 |
B3B-PH-SM4-TB |
A2001-03AB, B3B-PH-SM4-TB, WB-03SMD |
3 |
4,0 |
9,95 | -
| 135820 |
B4B-PH-SM4-TB |
A2001-04AB, B4B-PH-SM4-TB, WB-04SMD |
4 |
6,0 |
11,95 | -
| 135821 |
B5B-PH-SM4-TB |
A2001-05AB, B5B-PH-SM4-TB, WB-05SMD |
5 |
8,0 |
13,95 | -
| 135822 |
B6B-PH-SM4-TB |
A2001-06AB, B6B-PH-SM4-TB, WB-06SMD |
6 |
10,0 |
15,95 | -
| 135823 |
B7B-PH-SM4-TB |
A2001-07AB, B7B-PH-SM4-TB, WB-07SMD |
7 |
12,0 |
17,95 | -
| 135824 |
B8B-PH-SM4-TB |
A2001-08AB, B8B-PH-SM4-TB, WB-08SMD |
8 |
14,0 |
19,95 | -
| 135825 |
B9B-PH-SM4-TB |
A2001-09AB, B9B-PH-SM4-TB, WB-09SMD |
9 |
16,0 |
21,95 | -
| 135826 |
B10B-PH-SM4-TB |
A2001-10AB, B10B-PH-SM4-TB, WB-10SMD |
10 |
18,0 |
23,95 | -
| 135827 |
B11B-PH-SM4-TB |
A2001-11AB, B11B-PH-SM4-TB, WB-11SMD |
11 |
20,0 |
25,95 | -
| 135828 |
B12B-PH-SM4-TB |
A2001-12AB, B12B-PH-SM4-TB, WB-12SMD |
12 |
22,0 |
27,95 | -
| 135829 |
B13B-PH-SM4-TB |
A2001-13AB, B13B-PH-SM4-TB, WB-13SMD |
13 |
24,0 |
29,95 | -
| 135830 |
B14B-PH-SM4-TB |
A2001-14AB, B14B-PH-SM4-TB, WB-14SMD |
14 |
26,0 |
31,95 | -
| 135831 |
B15B-PH-SM4-TB |
A2001-15AB, B15B-PH-SM4-TB, WB-15SMD |
15 |
28,0 |
33,95 | -
| 135832 |
B16B-PH-SM4-TB |
A2001-16AB, B16B-PH-SM4-TB, WB-16SMD |
16 |
30,0 |
35,95 | -
Материал: нейлон-66/луженый медный сплав натуральный
|
|

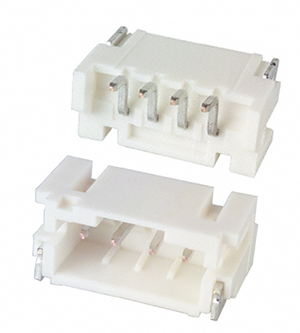

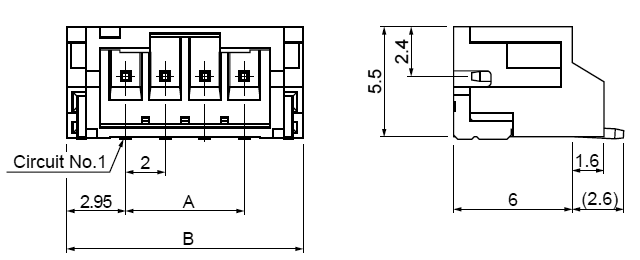

Вилка для поверхностного (SMD) монтажа горизонтальная
 |
| 24328 |
S2B-PH-SM4-TB |
A2001-02AWB, S2B-PH-SM4-TB |
2 |
2,0 |
7,9 | -
1000 |
 |
| 24329 |
S3B-PH-SM4-TB |
A2001-03AWB, S3B-PH-SM4-TB |
3 |
4,0 |
9,9 | -
| 60128 |
S4B-PH-SM4-TB |
A2001-04AWB, S4B-PH-SM4-TB |
4 |
6,0 |
11,9 | -
| 17357 |
S5B-PH-SM4-TB |
A2001-05AWB, S5B-PH-SM4-TB |
5 |
8,0 |
13,9 | -
| 24320 |
S6B-PH-SM4-TB |
A2001-06AWB, S6B-PH-SM4-TB |
6 |
10,0 |
15,9 | -
| 17356 |
S7B-PH-SM4-TB |
A2001-07AWB, S7B-PH-SM4-TB |
7 |
12,0 |
17,9 | -
| 24321 |
S8B-PH-SM4-TB |
A2001-08AWB, S8B-PH-SM4-TB |
8 |
14,0 |
19,9 | -
| 24322 |
S9B-PH-SM4-TB |
A2001-09AWB, S9B-PH-SM4-TB |
9 |
16,0 |
21,9 | -
| 24323 |
S10B-PH-SM4-TB |
A2001-10AWB, S10B-PH-SM4-TB |
10 |
18,0 |
23,9 | -
| 24324 |
S11B-PH-SM4-TB |
A2001-11AWB, S11B-PH-SM4-TB |
11 |
20,0 |
25,9 | -
| 24325 |
S12B-PH-SM4-TB |
A2001-12AWB, S12B-PH-SM4-TB |
12 |
22,0 |
27,9 | -
| 24326 |
S13B-PH-SM4-TB |
A2001-13AWB, S13B-PH-SM4-TB |
13 |
24,0 |
29,9 | -
| 24327 |
S14B-PH-SM4-TB |
A2001-14AWB, S14B-PH-SM4-TB |
14 |
26,0 |
31,9 | -
| 76287 |
S15B-PH-SM4-TB |
A2001-15AWB, S15B-PH-SM4-TB |
15 |
28,0 |
33,9 | -
Материал: нейлон-66/луженый медный сплав натуральный
|
|

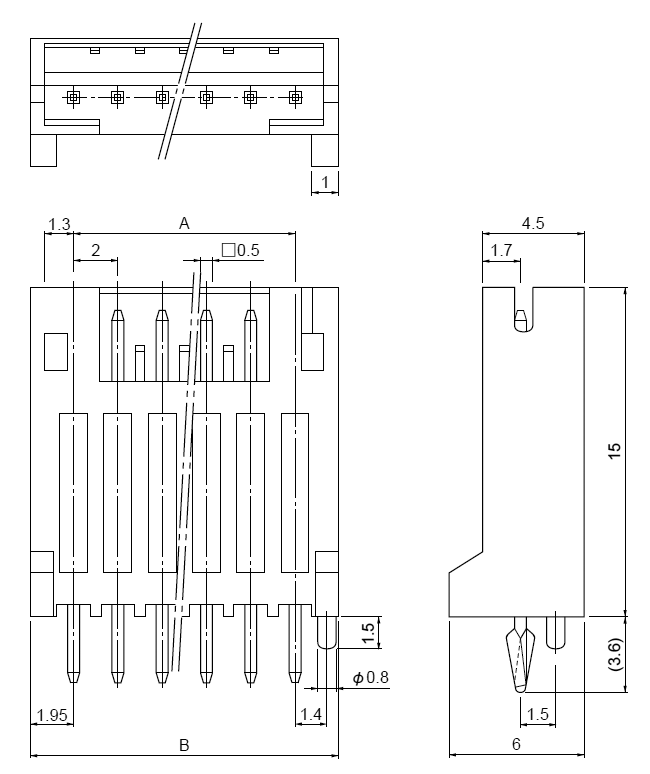

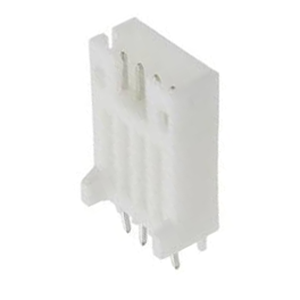

Вилка на плату прямая высокая
 |
| 295381 |
BH2B-PH |
|
2 |
2,0 |
5,9 | -
800 |
 |
| 295382 |
BH3B-PH |
|
3 |
4,0 |
7,9 | -
480 |
| 295383 |
BH4B-PH |
|
4 |
6,0 |
9,9 | -
400 |
| 295393 |
BH5B-PH |
|
5 |
8,0 |
11,9 | -
390 |
| 295394 |
BH6B-PH |
|
6 |
10,0 |
13,9 | -
300 |
| 295431 |
BH7B-PH |
|
7 |
12,0 |
15,9 | -
240 |
| 295438 |
BH8B-PH |
|
8 |
14,0 |
17,9 | -
| 295450 |
BH9B-PH |
|
9 |
16,0 |
19,9 | -
200 |
| 295451 |
BH10B-PH |
|
10 |
18,0 |
21,9 | -
| 295452 |
BH11B-PH |
|
11 |
20,0 |
23,9 | -
150 |
| 295457 |
BH12B-PH |
|
12 |
22,0 |
25,9 | -
| 295458 |
BH13B-PH |
|
13 |
24,0 |
27,9 | -
100 |
Материал: нейлон-66/луженый медный сплав натуральный
|
|
|
|
|
- Уважаемые покупатели! Из-за быстро меняющихся, независящих от нас обстоятельств, цены, опубликованные в Магазине, могут оказаться недействительными, не являются окончательными, предназначены только для предварительного ознакомления и ни при каких обстоятельствах не являются публичной офертой. Актуальные цены необходимо уточнять у менеджеров.
- Информацию о наличии товаров и свежих ценах уточняйте у наших менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Также можно отправить запрос, нажав ссылку:
sales@dart.ru
- Представленная техническая информация и размеры на чертежах, опубликованные на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами и ни при каких обстоятельствах не являются публичной офертой.
- Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
- Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы, в противном случае претензии не принимаются!
|
|
|
|
|
