Разъемы (соединители) >> Разъемы кабель-плата

SAN серия

Шаг 2.0 мм


Электрические характеристики:
Номинальный ток: 2 A (AC, DC)
Номинальное напряжение: 250 VAC / VDC
Рабочая температура: -25...+85°C
Сопротивление изоляции: >1000 МОм
Диэлектрическая стойкость: 800 VAC в течение 1 мин.


PDF

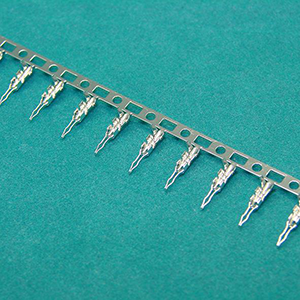

Терминал (контакт) розетки на провод

Код
товара
Марка Аналог Провода Упаковка Чертеж
мм2 AWG# Диаметр
изоляции
O.D.,мм
302281 SAN-002T-0.8A  0,05-0,22 30-24 0,9-1,3 14000
76409 SAN-002T-0.8K B2001Te 0,05-0,22 30-24 0,9-1,3

Материал: латунь луженая

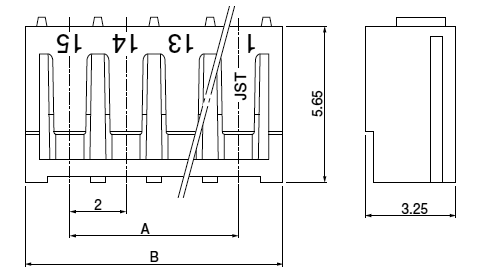

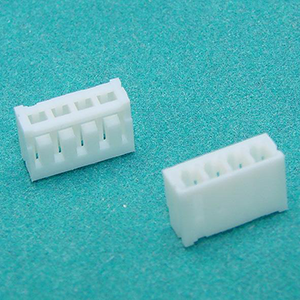

Корпус прямой колодки на кабель запаиваемой в плату


- - - - - - - - - - - - - - -
Код
товара
Марка Аналог Кол-во
контактов
Аналог Упаковка Чертеж
A B
24016 2P-SAN B2001-02P 2 2,0 5,21000
24017 3P-SAN B2001-03P 3 4,0 7,2
24018 4P-SAN B2001-04P 4 6,0 9,2
24019 5P-SAN B2001-05P 5 8,0 11,2
24020 6P-SAN B2001-06P 6 10,0 13,2
24021 7P-SAN B2001-07P 7 12,0 15,2
24022 8P-SAN B2001-08P 8 14,0 17,2
24023 9P-SAN B2001-09P 9 16,0 19,2
24024 10P-SAN B2001-10P 10 18,0 21,2
24025 11P-SAN B2001-11P 11 20,0 23,2
24026 12P-SAN B2001-12P 12 22,0 25,2
24027 13P-SAN B2001-13P 13 24,0 27,2
24028 14P-SAN B2001-14P 14 26,0 29,2
24029 15P-SAN B2001-15P 15 28,0 31,2
24030 B2001-16P 16 30,0 33,2

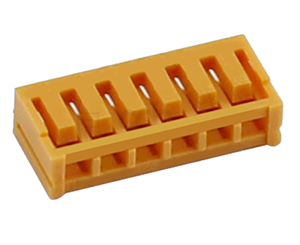

Материал: нейлон-66 желтый
