Разъемы (соединители) >> Разъемы кабель-плата

SGN серия

Шаг 2.0 мм


Электрические характеристики:
Номинальный ток: 2 A (AC, DC)
Номинальное напряжение: 250 VAC / VDC
Рабочая температура: -25...+85°C
Сопротивление изоляции: >1000 МОм
Диэлектрическая стойкость: 650 VAC в течение 1 мин.


PDF

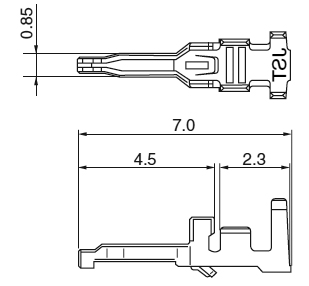

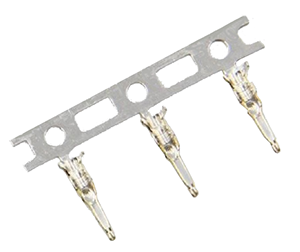

Терминал (контакт) розетки на провод

Код
товара
Марка Провода Упаковка Чертеж
мм2 AWG# Диаметр
изоляции
O.D.,мм
40001 SGN-002T-0.8S 0,08-0,22 28-24 1,0-1,4 14000

Материал: латунь луженая

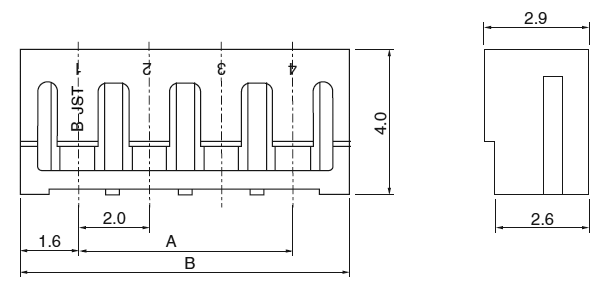

Корпус прямой колодки на кабель запаиваемой в плату

- - -
Код
товара
Марка Кол-во
контактов
Размеры, мм Упаковка Чертеж
A B
42034 8P-SGN 8 14,0 17,21000
55851 13P-SGN 13 24,0 27,2
74083 14P-SGN 14 26,5 29,2

Материал: нейлон-66 натуральный



  • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
    Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
  • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
    Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
