| Разъемы (соединители) >> Разъемы кабель-плата |
SJN серия
Шаг 2.0 мм
 | Электрические характеристики:
Номинальный ток: 3 A (AC, DC)
Номинальное напряжение: 250 VAC / VDC
Рабочая температура: -25...+85°C
Сопротивление изоляции: >1000 МОм
Диэлектрическая стойкость: 800 VAC в течение 1 мин.
 PDF |

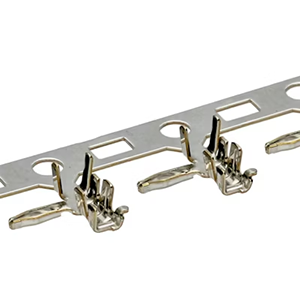

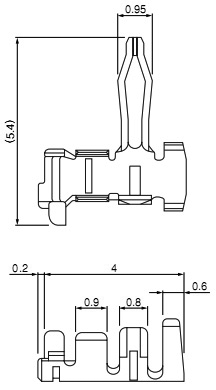

Терминал (контакт) розетки на провод
|
| 74100 |
SJN-001PT-0.9 |
0,20-0,33 |
24-22 |
1,1-1,4 |
15000 |
 |
| 74113 |
SJN-002PT-0.9 |
0,08-0,22 |
28-24 |
0,9-1,4 |
18000 |
Материал: латунь луженая |
|

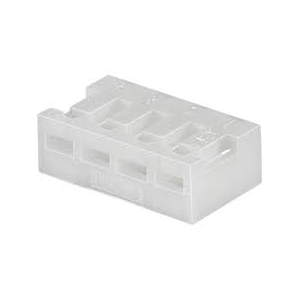

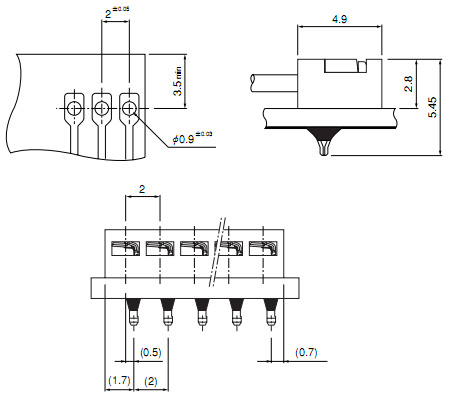

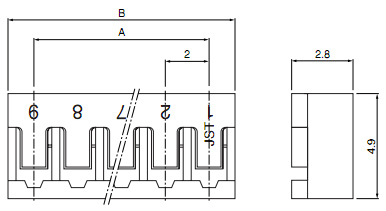

Корпус прямой колодки на кабель запаиваемой в плату
 |
| 60206 |
02P-SJN |
JC20-2Y, B2002-02P |
2 |
2,0 |
4,4 | -
2000 |
 |
| 60207 |
03P-SJN |
JC20-3Y, B2002-03P |
3 |
4,0 |
6,4 | -
1000 |
| 60208 |
04P-SJN |
JC20-4Y, B2002-04P |
4 |
6,0 |
8,4 | -
| 60209 |
05P-SJN |
JC20-6Y, B2002-06P |
6 |
8,0 |
10,4 | -
| 60210 |
06P-SJN |
JC20-6Y, B2002-06P |
6 |
10,0 |
12,4 | -
| 60211 |
07P-SJN |
JC20-7Y, B2002-07P |
7 |
12,0 |
14,4 | -
| 60212 |
08P-SJN |
JC20-8Y, B2002-08P |
8 |
14,0 |
16,4 | -
| 60213 |
09P-SJN |
JC20-9Y, B2002-09P |
9 |
16,0 |
18,4 | -
| 60214 |
10P-SJN |
JC20-10Y, B2002-10P |
10 |
18,0 |
20,4 | -
| 60215 |
|
JC20-11Y, B2002-11P |
11 |
20,0 |
22,4 | -
| 60216 |
|
JC20-12Y, B2002-12P |
12 |
22,0 |
24,4 | -
| 60217 |
|
JC20-13Y, B2002-13P |
13 |
24,0 |
26,4 | -
| 60218 |
|
JC20-14Y, B2002-14P |
14 |
26,0 |
28,4 | -
| 60219 |
|
JC20-15Y, B2002-15P |
15 |
28,0 |
30,4 | -
| 60220 |
|
JC20-16Y, B2002-16P |
16 |
30,0 |
32,4 | -
Материал: нейлон-66 натуральный
|
|
|
|
|
