Разъемы (соединители) >> Разъемы кабель-плата

Milli-Grid™ серия

Шаг 2.00 мм


Электрические характеристики:
Номинальный ток: 1,0 A (AC, DC)
Номинальное напряжение: 50 VAC / VDC
Рабочая температура: -25...+85°C
Сопротивление контактов: <30 мОм
Сопротивление изоляции: >100 МОм
Диэлектрическая стойкость: 500 VAC в течение 1 мин.

Материал:
контакты: медный сплав золоченый
корпус: полибутилентерефталат (PA) UL94V-0 черный
Терминалы (контакты)
Код
товара		 Марка Провода Упаковка Покрытие
контактов		 Чертеж
мм2 AWG# Диаметр
изоляции
O.D.,мм
209444 MOLEX Milli-Grid™ 503948051 0,23-0,07 24-30 0.8-1.4 10000 золочение
0.38 мкм
209445 MOLEX Milli-Grid™ 503948052 0,23-0,07 24-30 0.8-1.4
209446 MOLEX Milli-Grid™ 503948054 0,23-0,07 24-30 0.8-1.4
209447 MOLEX Milli-Grid™ 503948055 0,23-0,07 24-30 0.8-1.4
209448 MOLEX Milli-Grid™ 503948999 0,23-0,07 24-30 0.8-1.4
209449 MOLEX Milli-Grid™ 873968051 0,23-0,07 24-30 0.8-1.4
Терминалы (контакты)
Код
товара		 Марка Провода Упаковка Покрытие
контактов		 Чертеж
мм2 AWG# Диаметр
изоляции
O.D.,мм
209451 MOLEX Milli-Grid™ 1510878101 0,23-0,07 24-30 0.8-1.4 10000 лужение
209452 MOLEX Milli-Grid™ 1510878201 0,23-0,07 24-30 0.8-1.4
Корпус однорядной розетки на кабель, цвет черный
Код
товара		 Марка Кол-во
контактов		 Размеры, мм Упаковка Чертеж
A B
209455 MOLEX Milli-Grid™ 1511000002 2 4.40 2.00 1000
209456 MOLEX Milli-Grid™ 1511000003 3 6.40 4.00
209457 MOLEX Milli-Grid™ 1511000004 4 8.40 6.00
209458 MOLEX Milli-Grid™ 1511000005 5 10.40 8.00
209459 MOLEX Milli-Grid™ 1511000006 6 12.40 10.00
209460 MOLEX Milli-Grid™ 1511000007 7 14.40 12.00
209461 MOLEX Milli-Grid™ 1511000008 8 16.40 14.00
209462 MOLEX Milli-Grid™ 1511000009 9 18.40 16.00
209463 MOLEX Milli-Grid™ 1511000010 10 20.40 18.00
Корпус однорядной вилки на кабель, цвет черный
Код
товара		 Марка Кол-во
контактов		 Размеры, мм Упаковка Чертеж
A B C
209464 MOLEX Milli-Grid™ 1511000002 2 6.10 4.70 2.00 1000
210740 MOLEX Milli-Grid™ 1511000003 3 8.10 6.70 4.00
210742 MOLEX Milli-Grid™ 1511000004 4 10.10 8.70 6.00
210743 MOLEX Milli-Grid™ 1511000005 5 12.10 10.70 8.00
210744 MOLEX Milli-Grid™ 1511000006 6 14.10 12.70 10.00
210745 MOLEX Milli-Grid™ 1511000007 7 16.10 14.70 12.00
210746 MOLEX Milli-Grid™ 1511000008 8 18.10 16.70 14.00
211220 MOLEX Milli-Grid™ 1511000009 9 20.10 18.70 16.00
211221 MOLEX Milli-Grid™ 1511000010 10 22.10 20.70 18.00

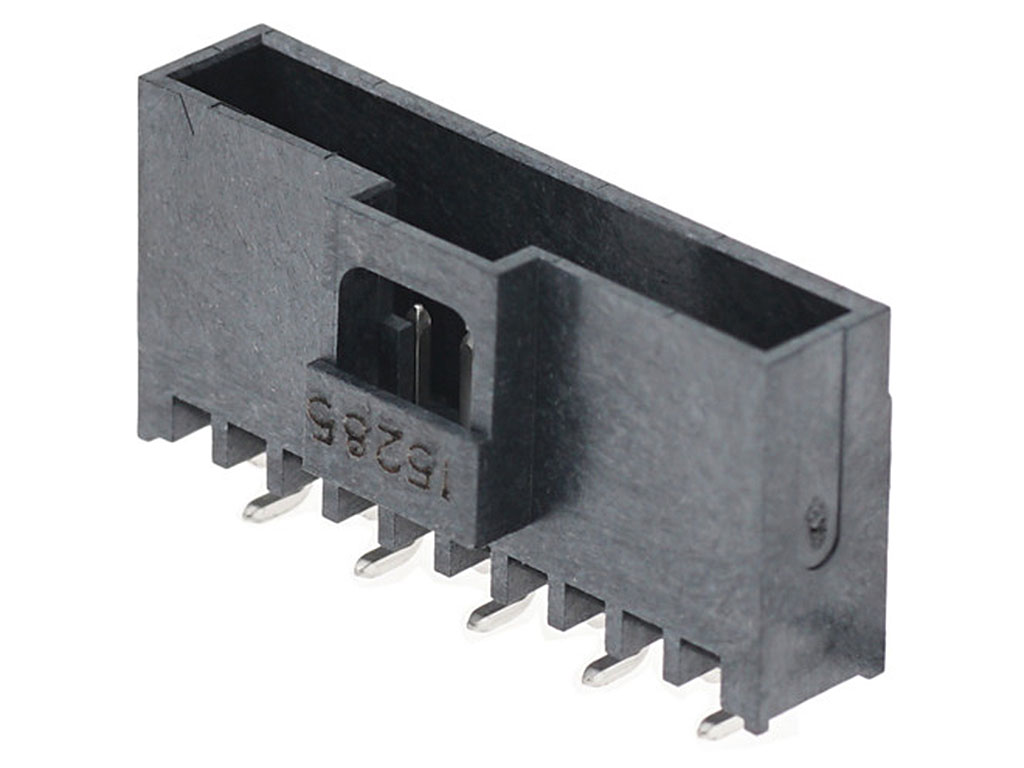

Вилка SMD однорядная вертикальная с монтажной крышкой, цвет черный
Код
товара		 Марка Кол-во
контактов		 Размеры, мм Упаковка Чертеж
A B C D E
211222 MOLEX Milli-Grid™ 1510621402 2 6.10 4.70 2.00 7.60 6.40 650
211223 MOLEX Milli-Grid™ 1510621403 3 8.10 6.70 4.00 9.60 8.40
211224 MOLEX Milli-Grid™ 1510621404 4 10.10 8.70 6.00 11.60 10.40
211225 MOLEX Milli-Grid™ 1510621405 5 12.10 10.70 8.00 13.60 12.40
211226 MOLEX Milli-Grid™ 1510621406 6 14.10 12.70 10.00 15.60 14.40
211227 MOLEX Milli-Grid™ 1510621407 7 16.10 14.70 12.00 17.60 16.40
211228 MOLEX Milli-Grid™ 1510621408 8 18.10 16.70 14.00 19.60 18.40
211229 MOLEX Milli-Grid™ 1510621409 9 20.10 18.70 16.00 21.60 20.40
211230 MOLEX Milli-Grid™ 1510621410 10 22.10 20.70 18.00 23.60 22.40
Вилка SMD однорядная вертикальная с монтажной крышкой, цвет черный
Код
товара		 Марка Кол-во
контактов		 Размеры, мм Упаковка Чертеж
A B C D E
211231 MOLEX Milli-Grid™ 1510621502 2 6.10 4.70 2.00 7.60 6.40 650
211232 MOLEX Milli-Grid™ 1510621503 3 8.10 6.70 4.00 9.60 8.40
211233 MOLEX Milli-Grid™ 1510621504 4 10.10 8.70 6.00 11.60 10.40
211234 MOLEX Milli-Grid™ 1510621505 5 12.10 10.70 8.00 13.60 12.40
211235 MOLEX Milli-Grid™ 1510621506 6 14.10 12.70 10.00 15.60 14.40
211236 MOLEX Milli-Grid™ 1510621507 7 16.10 14.70 12.00 17.60 16.40
211237 MOLEX Milli-Grid™ 1510621508 8 18.10 16.70 14.00 19.60 18.40
211238 MOLEX Milli-Grid™ 1510621509 9 20.10 18.70 16.00 21.60 20.40
211239 MOLEX Milli-Grid™ 1510621510 10 22.10 20.70 18.00 23.60 22.40
Вилка SMD однорядная вертикальная с монтажной крышкой, цвет черный
Код
товара		 Марка Кол-во
контактов		 Размеры, мм Упаковка Чертеж
A B C D E
211240 MOLEX Milli-Grid™ 1510621602 2 6.10 4.70 2.00 7.60 6.40 650
211241 MOLEX Milli-Grid™ 1510621603 3 8.10 6.70 4.00 9.60 8.40
211242 MOLEX Milli-Grid™ 1510621604 4 10.10 8.70 6.00 11.60 10.40
211243 MOLEX Milli-Grid™ 1510621605 5 12.10 10.70 8.00 13.60 12.40
211244 MOLEX Milli-Grid™ 1510621606 6 14.10 12.70 10.00 15.60 14.40
211245 MOLEX Milli-Grid™ 1510621607 7 16.10 14.70 12.00 17.60 16.40
211246 MOLEX Milli-Grid™ 1510621608 8 18.10 16.70 14.00 19.60 18.40
211247 MOLEX Milli-Grid™ 1510621609 9 20.10 18.70 16.00 21.60 20.40
211248 MOLEX Milli-Grid™ 1510621610 10 22.10 20.70 18.00 23.60 22.40
Вилка SMD однорядная вертикальная с монтажной крышкой, цвет черный
Код
товара		 Марка Кол-во
контактов		 Размеры, мм Упаковка Чертеж
A B C D E
211249 MOLEX Milli-Grid™ 1510621702 2 6.10 4.70 2.00 7.60 6.40 650
211250 MOLEX Milli-Grid™ 1510621703 3 8.10 6.70 4.00 9.60 8.40
211251 MOLEX Milli-Grid™ 1510621704 4 10.10 8.70 6.00 11.60 10.40
211252 MOLEX Milli-Grid™ 1510621705 5 12.10 10.70 8.00 13.60 12.40
211253 MOLEX Milli-Grid™ 1510621706 6 14.10 12.70 10.00 15.60 14.40
211254 MOLEX Milli-Grid™ 1510621707 7 16.10 14.70 12.00 17.60 16.40
211255 MOLEX Milli-Grid™ 1510621708 8 18.10 16.70 14.00 19.60 18.40
211256 MOLEX Milli-Grid™ 1510621709 9 20.10 18.70 16.00 21.60 20.40
211257 MOLEX Milli-Grid™ 1510621710 10 22.10 20.70 18.00 23.60 22.40
Вилка SMD однорядная вертикальная с направляющими в плату и с монтажной крышкой, цвет черный
Код
товара		 Марка Кол-во
контактов		 Размеры, мм Упаковка Чертеж
A B C D E
211258 MOLEX Milli-Grid™ 1510621452 2 6.10 4.70 2.00 7.60 6.40 650
211259 MOLEX Milli-Grid™ 1510621453 3 8.10 6.70 4.00 9.60 8.40
211260 MOLEX Milli-Grid™ 1510621454 4 10.10 8.70 6.00 11.60 10.40
211261 MOLEX Milli-Grid™ 1510621455 5 12.10 10.70 8.00 13.60 12.40
211262 MOLEX Milli-Grid™ 1510621456 6 14.10 12.70 10.00 15.60 14.40
211263 MOLEX Milli-Grid™ 1510621457 7 16.10 14.70 12.00 17.60 16.40
211264 MOLEX Milli-Grid™ 1510621458 8 18.10 16.70 14.00 19.60 18.40
211265 MOLEX Milli-Grid™ 1510621459 9 20.10 18.70 16.00 21.60 20.40
211266 MOLEX Milli-Grid™ 1510621460 10 22.10 20.70 18.00 23.60 22.40
Вилка SMD однорядная вертикальная с направляющими в плату и с монтажной крышкой, цвет черный
Код
товара		 Марка Кол-во
контактов		 Размеры, мм Упаковка Чертеж
A B C D E
211267 MOLEX Milli-Grid™ 1510621552 2 6.10 4.70 2.00 7.60 6.40 650
211268 MOLEX Milli-Grid™ 1510621553 3 8.10 6.70 4.00 9.60 8.40
211269 MOLEX Milli-Grid™ 1510621554 4 10.10 8.70 6.00 11.60 10.40
211270 MOLEX Milli-Grid™ 1510621555 5 12.10 10.70 8.00 13.60 12.40
211271 MOLEX Milli-Grid™ 1510621556 6 14.10 12.70 10.00 15.60 14.40
211272 MOLEX Milli-Grid™ 1510621557 7 16.10 14.70 12.00 17.60 16.40
211273 MOLEX Milli-Grid™ 1510621558 8 18.10 16.70 14.00 19.60 18.40
211274 MOLEX Milli-Grid™ 1510621559 9 20.10 18.70 16.00 21.60 20.40
211275 MOLEX Milli-Grid™ 1510621560 10 22.10 20.70 18.00 23.60 22.40
Вилка SMD однорядная вертикальная с направляющими в плату и с монтажной крышкой, цвет черный
Код
товара		 Марка Кол-во
контактов		 Размеры, мм Упаковка Чертеж
A B C D E
211276 MOLEX Milli-Grid™ 1510621652 2 6.10 4.70 2.00 7.60 6.40 650
211277 MOLEX Milli-Grid™ 1510621653 3 8.10 6.70 4.00 9.60 8.40
211278 MOLEX Milli-Grid™ 1510621654 4 10.10 8.70 6.00 11.60 10.40
211279 MOLEX Milli-Grid™ 1510621655 5 12.10 10.70 8.00 13.60 12.40
211280 MOLEX Milli-Grid™ 1510621656 6 14.10 12.70 10.00 15.60 14.40
211281 MOLEX Milli-Grid™ 1510621657 7 16.10 14.70 12.00 17.60 16.40
211282 MOLEX Milli-Grid™ 1510621658 8 18.10 16.70 14.00 19.60 18.40
211283 MOLEX Milli-Grid™ 1510621659 9 20.10 18.70 16.00 21.60 20.40
211284 MOLEX Milli-Grid™ 1510621660 10 22.10 20.70 18.00 23.60 22.40
Вилка SMD однорядная вертикальная с направляющими в плату и с монтажной крышкой, цвет черный
Код
товара		 Марка Кол-во
контактов		 Размеры, мм Упаковка Чертеж
A B C D E
211285 MOLEX Milli-Grid™ 1510621752 2 6.10 4.70 2.00 7.60 6.40 650
211286 MOLEX Milli-Grid™ 1510621753 3 8.10 6.70 4.00 9.60 8.40
211287 MOLEX Milli-Grid™ 1510621754 4 10.10 8.70 6.00 11.60 10.40
211288 MOLEX Milli-Grid™ 1510621755 5 12.10 10.70 8.00 13.60 12.40
211289 MOLEX Milli-Grid™ 1510621756 6 14.10 12.70 10.00 15.60 14.40
211290 MOLEX Milli-Grid™ 1510621757 7 16.10 14.70 12.00 17.60 16.40
211291 MOLEX Milli-Grid™ 1510621758 8 18.10 16.70 14.00 19.60 18.40
211292 MOLEX Milli-Grid™ 1510621759 9 20.10 18.70 16.00 21.60 20.40
211293 MOLEX Milli-Grid™ 1510621760 10 22.10 20.70 18.00 23.60 22.40

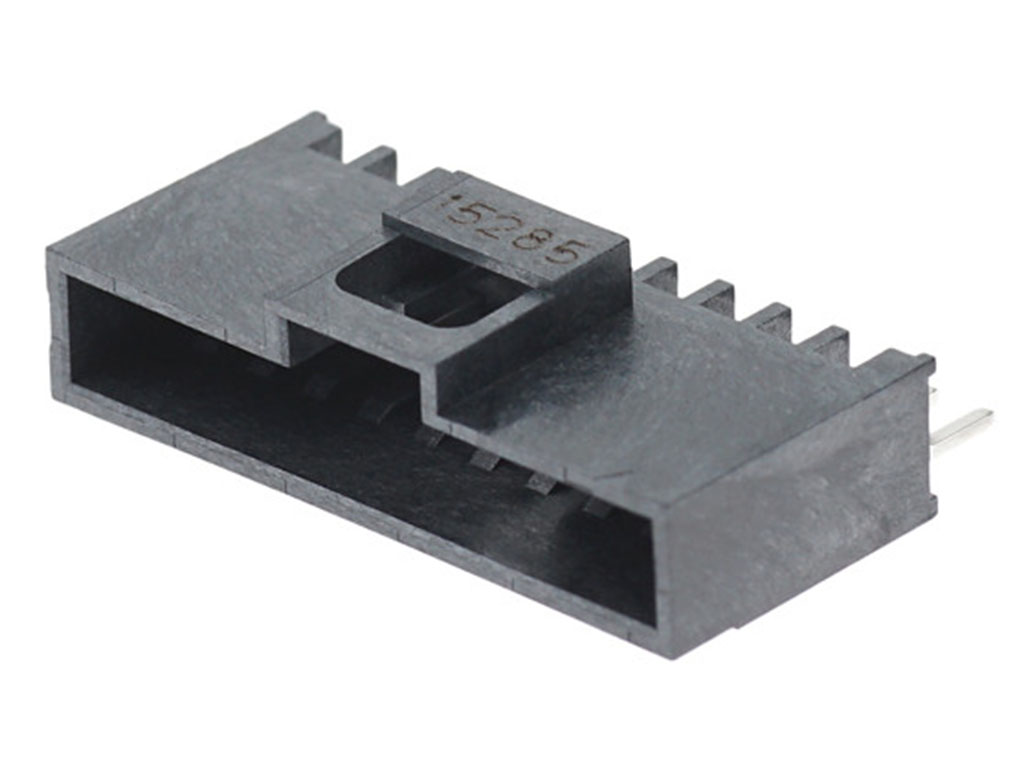

Вилка SMD однорядная горизонтальная, цвет черный
Код
товара		 Марка Кол-во
контактов		 Размеры, мм Упаковка Чертеж
A B C D E
211294 MOLEX Milli-Grid™ 1510641402 2 6.10 4.70 2.00 7.60 6.40 650
211295 MOLEX Milli-Grid™ 1510641403 3 8.10 6.70 4.00 9.60 8.40
211296 MOLEX Milli-Grid™ 1510641404 4 10.10 8.70 6.00 11.60 10.40
211297 MOLEX Milli-Grid™ 1510641405 5 12.10 10.70 8.00 13.60 12.40
211298 MOLEX Milli-Grid™ 1510641406 6 14.10 12.70 10.00 15.60 14.40
211299 MOLEX Milli-Grid™ 1510641407 7 16.10 14.70 12.00 17.60 16.40
211300 MOLEX Milli-Grid™ 1510641408 8 18.10 16.70 14.00 19.60 18.40
211301 MOLEX Milli-Grid™ 1510641409 9 20.10 18.70 16.00 21.60 20.40
211302 MOLEX Milli-Grid™ 1510641410 10 22.10 20.70 18.00 23.60 22.40
Вилка SMD однорядная горизонтальная, цвет черный
Код
товара		 Марка Кол-во
контактов		 Размеры, мм Упаковка Чертеж
A B C D E
211303 MOLEX Milli-Grid™ 1510641502 2 6.10 4.70 2.00 7.60 6.40 650
211304 MOLEX Milli-Grid™ 1510641503 3 8.10 6.70 4.00 9.60 8.40
211305 MOLEX Milli-Grid™ 1510641504 4 10.10 8.70 6.00 11.60 10.40
211306 MOLEX Milli-Grid™ 1510641505 5 12.10 10.70 8.00 13.60 12.40
211307 MOLEX Milli-Grid™ 1510641506 6 14.10 12.70 10.00 15.60 14.40
211308 MOLEX Milli-Grid™ 1510641507 7 16.10 14.70 12.00 17.60 16.40
211309 MOLEX Milli-Grid™ 1510641508 8 18.10 16.70 14.00 19.60 18.40
211310 MOLEX Milli-Grid™ 1510641509 9 20.10 18.70 16.00 21.60 20.40
211311 MOLEX Milli-Grid™ 1510641510 10 22.10 20.70 18.00 23.60 22.40
Вилка SMD однорядная горизонтальная, цвет черный
Код
товара		 Марка Кол-во
контактов		 Размеры, мм Упаковка Чертеж
A B C D E
211312 MOLEX Milli-Grid™ 1510641602 2 6.10 4.70 2.00 7.60 6.40 650
211313 MOLEX Milli-Grid™ 1510641603 3 8.10 6.70 4.00 9.60 8.40
211314 MOLEX Milli-Grid™ 1510641604 4 10.10 8.70 6.00 11.60 10.40
211315 MOLEX Milli-Grid™ 1510641605 5 12.10 10.70 8.00 13.60 12.40
211316 MOLEX Milli-Grid™ 1510641606 6 14.10 12.70 10.00 15.60 14.40
211317 MOLEX Milli-Grid™ 1510641607 7 16.10 14.70 12.00 17.60 16.40
211318 MOLEX Milli-Grid™ 1510641608 8 18.10 16.70 14.00 19.60 18.40
211319 MOLEX Milli-Grid™ 1510641609 9 20.10 18.70 16.00 21.60 20.40
211320 MOLEX Milli-Grid™ 1510641610 10 22.10 20.70 18.00 23.60 22.40
Вилка SMD однорядная горизонтальная, цвет черный
Код
товара		 Марка Кол-во
контактов		 Размеры, мм Упаковка Чертеж
A B C D E
211321 MOLEX Milli-Grid™ 1510641702 2 6.10 4.70 2.00 7.60 6.40 650
211322 MOLEX Milli-Grid™ 1510641703 3 8.10 6.70 4.00 9.60 8.40
211323 MOLEX Milli-Grid™ 1510641704 4 10.10 8.70 6.00 11.60 10.40
211324 MOLEX Milli-Grid™ 1510641705 5 12.10 10.70 8.00 13.60 12.40
211325 MOLEX Milli-Grid™ 1510641706 6 14.10 12.70 10.00 15.60 14.40
211326 MOLEX Milli-Grid™ 1510641707 7 16.10 14.70 12.00 17.60 16.40
211327 MOLEX Milli-Grid™ 1510641708 8 18.10 16.70 14.00 19.60 18.40
211328 MOLEX Milli-Grid™ 1510641709 9 20.10 18.70 16.00 21.60 20.40
211329 MOLEX Milli-Grid™ 1510641710 10 22.10 20.70 18.00 23.60 22.40
Вилка SMD однорядная горизонтальная, цвет черный
Код
товара		 Марка Кол-во
контактов		 Размеры, мм Упаковка Чертеж
A B C D E
211330 MOLEX Milli-Grid™ 1510641452 2 6.10 4.70 2.00 7.60 6.40 650
211331 MOLEX Milli-Grid™ 1510641453 3 8.10 6.70 4.00 9.60 8.40
211332 MOLEX Milli-Grid™ 1510641454 4 10.10 8.70 6.00 11.60 10.40
211333 MOLEX Milli-Grid™ 1510641455 5 12.10 10.70 8.00 13.60 12.40
211334 MOLEX Milli-Grid™ 1510641456 6 14.10 12.70 10.00 15.60 14.40
211335 MOLEX Milli-Grid™ 1510641457 7 16.10 14.70 12.00 17.60 16.40
211336 MOLEX Milli-Grid™ 1510641458 8 18.10 16.70 14.00 19.60 18.40
211337 MOLEX Milli-Grid™ 1510641459 9 20.10 18.70 16.00 21.60 20.40
211338 MOLEX Milli-Grid™ 1510641460 10 22.10 20.70 18.00 23.60 22.40
Вилка SMD однорядная горизонтальная, цвет черный
Код
товара		 Марка Кол-во
контактов		 Размеры, мм Упаковка Чертеж
A B C D E
211339 MOLEX Milli-Grid™ 1510641552 2 6.10 4.70 2.00 7.60 6.40 650
211340 MOLEX Milli-Grid™ 1510641553 3 8.10 6.70 4.00 9.60 8.40
211341 MOLEX Milli-Grid™ 1510641554 4 10.10 8.70 6.00 11.60 10.40
211342 MOLEX Milli-Grid™ 1510641555 5 12.10 10.70 8.00 13.60 12.40
211343 MOLEX Milli-Grid™ 1510641556 6 14.10 12.70 10.00 15.60 14.40
211344 MOLEX Milli-Grid™ 1510641557 7 16.10 14.70 12.00 17.60 16.40
211345 MOLEX Milli-Grid™ 1510641558 8 18.10 16.70 14.00 19.60 18.40
211346 MOLEX Milli-Grid™ 1510641559 9 20.10 18.70 16.00 21.60 20.40
211347 MOLEX Milli-Grid™ 1510641560 10 22.10 20.70 18.00 23.60 22.40
Вилка SMD однорядная горизонтальная, цвет черный
Код
товара		 Марка Кол-во
контактов		 Размеры, мм Упаковка Чертеж
A B C D E
211348 MOLEX Milli-Grid™ 1510641652 2 6.10 4.70 2.00 7.60 6.40 650
211349 MOLEX Milli-Grid™ 1510641653 3 8.10 6.70 4.00 9.60 8.40
211350 MOLEX Milli-Grid™ 1510641654 4 10.10 8.70 6.00 11.60 10.40
211351 MOLEX Milli-Grid™ 1510641655 5 12.10 10.70 8.00 13.60 12.40
211352 MOLEX Milli-Grid™ 1510641656 6 14.10 12.70 10.00 15.60 14.40
211353 MOLEX Milli-Grid™ 1510641657 7 16.10 14.70 12.00 17.60 16.40
211354 MOLEX Milli-Grid™ 1510641658 8 18.10 16.70 14.00 19.60 18.40
211355 MOLEX Milli-Grid™ 1510641659 9 20.10 18.70 16.00 21.60 20.40
211356 MOLEX Milli-Grid™ 1510641660 10 22.10 20.70 18.00 23.60 22.40
Вилка SMD однорядная горизонтальная, цвет черный
Код
товара		 Марка Кол-во
контактов		 Размеры, мм Упаковка Чертеж
A B C D E
211357 MOLEX Milli-Grid™ 1510641752 2 6.10 4.70 2.00 7.60 6.40 650
211358 MOLEX Milli-Grid™ 1510641753 3 8.10 6.70 4.00 9.60 8.40
211359 MOLEX Milli-Grid™ 1510641754 4 10.10 8.70 6.00 11.60 10.40
211360 MOLEX Milli-Grid™ 1510641755 5 12.10 10.70 8.00 13.60 12.40
211361 MOLEX Milli-Grid™ 1510641756 6 14.10 12.70 10.00 15.60 14.40
211362 MOLEX Milli-Grid™ 1510641757 7 16.10 14.70 12.00 17.60 16.40
211363 MOLEX Milli-Grid™ 1510641758 8 18.10 16.70 14.00 19.60 18.40
211364 MOLEX Milli-Grid™ 1510641759 9 20.10 18.70 16.00 21.60 20.40
211365 MOLEX Milli-Grid™ 1510641760 10 22.10 20.70 18.00 23.60 22.40
Вилка для монтажа в отверстия однорядная вертикальная, цвет черный
Код
товара		 Марка Кол-во
контактов		 Размеры, мм Упаковка Чертеж
A B C D E
211366 MOLEX Milli-Grid™ 1510633002 2 6.10 4.70 2.00 7.60 6.40 650
211367 MOLEX Milli-Grid™ 1510633003 3 8.10 6.70 4.00 9.60 8.40
211368 MOLEX Milli-Grid™ 1510633004 4 10.10 8.70 6.00 11.60 10.40
211369 MOLEX Milli-Grid™ 1510633005 5 12.10 10.70 8.00 13.60 12.40
211370 MOLEX Milli-Grid™ 1510633006 6 14.10 12.70 10.00 15.60 14.40
211371 MOLEX Milli-Grid™ 1510633007 7 16.10 14.70 12.00 17.60 16.40
211372 MOLEX Milli-Grid™ 1510633008 8 18.10 16.70 14.00 19.60 18.40
211373 MOLEX Milli-Grid™ 1510633009 9 20.10 18.70 16.00 21.60 20.40
211374 MOLEX Milli-Grid™ 1510633010 10 22.10 20.70 18.00 23.60 22.40
Вилка для монтажа в отверстия однорядная вертикальная, цвет черный
Код
товара		 Марка Кол-во
контактов		 Размеры, мм Упаковка Чертеж
A B C D E
211375 MOLEX Milli-Grid™ 3110633102 2 6.10 4.70 2.00 7.60 6.40 650
211376 MOLEX Milli-Grid™ 3110633103 3 8.10 6.70 4.00 9.60 8.40
211377 MOLEX Milli-Grid™ 3110633104 4 10.10 8.70 6.00 11.60 10.40
211378 MOLEX Milli-Grid™ 3110633105 5 12.10 10.70 8.00 13.60 12.40
211379 MOLEX Milli-Grid™ 3110633106 6 14.10 12.70 10.00 15.60 14.40
211380 MOLEX Milli-Grid™ 3110633107 7 16.10 14.70 12.00 17.60 16.40
211381 MOLEX Milli-Grid™ 3110633108 8 18.10 16.70 14.00 19.60 18.40
211382 MOLEX Milli-Grid™ 3110633109 9 20.10 18.70 16.00 21.60 20.40
211383 MOLEX Milli-Grid™ 3110633110 10 22.10 20.70 18.00 23.60 22.40
Вилка для монтажа в отверстия однорядная вертикальная, цвет черный
Код
товара		 Марка Кол-во
контактов		 Размеры, мм Упаковка Чертеж
A B C D E
211384 MOLEX Milli-Grid™ 1510633202 2 6.10 4.70 2.00 7.60 6.40 650
211385 MOLEX Milli-Grid™ 1510633203 3 8.10 6.70 4.00 9.60 8.40
211386 MOLEX Milli-Grid™ 1510633204 4 10.10 8.70 6.00 11.60 10.40
211387 MOLEX Milli-Grid™ 1510633205 5 12.10 10.70 8.00 13.60 12.40
211388 MOLEX Milli-Grid™ 1510633206 6 14.10 12.70 10.00 15.60 14.40
211389 MOLEX Milli-Grid™ 1510633207 7 16.10 14.70 12.00 17.60 16.40
211390 MOLEX Milli-Grid™ 1510633208 8 18.10 16.70 14.00 19.60 18.40
211391 MOLEX Milli-Grid™ 1510633209 9 20.10 18.70 16.00 21.60 20.40
211392 MOLEX Milli-Grid™ 1510633210 10 22.10 20.70 18.00 23.60 22.40
Вилка для монтажа в отверстия однорядная вертикальная, цвет черный
Код
товара		 Марка Кол-во
контактов		 Размеры, мм Упаковка Чертеж
A B C D E
211393 MOLEX Milli-Grid™ 1510633302 2 6.10 4.70 2.00 7.60 6.40 650
211394 MOLEX Milli-Grid™ 1510633303 3 8.10 6.70 4.00 9.60 8.40
211395 MOLEX Milli-Grid™ 1510633304 4 10.10 8.70 6.00 11.60 10.40
211396 MOLEX Milli-Grid™ 1510633305 5 12.10 10.70 8.00 13.60 12.40
211397 MOLEX Milli-Grid™ 1510633306 6 14.10 12.70 10.00 15.60 14.40
211398 MOLEX Milli-Grid™ 1510633307 7 16.10 14.70 12.00 17.60 16.40
211399 MOLEX Milli-Grid™ 1510633308 8 18.10 16.70 14.00 19.60 18.40
211400 MOLEX Milli-Grid™ 1510633309 9 20.10 18.70 16.00 21.60 20.40
211401 MOLEX Milli-Grid™ 1510633310 10 22.10 20.70 18.00 23.60 22.40
Вилка для монтажа в отверстия однорядная вертикальная, цвет черный
Код
товара		 Марка Кол-во
контактов		 Размеры, мм Упаковка Чертеж
A B C D E
211402 MOLEX Milli-Grid™ 1510653002 2 6.10 4.70 2.00 7.60 6.40 650
211403 MOLEX Milli-Grid™ 1510653003 3 8.10 6.70 4.00 9.60 8.40
211404 MOLEX Milli-Grid™ 1510653004 4 10.10 8.70 6.00 11.60 10.40
211405 MOLEX Milli-Grid™ 1510653005 5 12.10 10.70 8.00 13.60 12.40
211406 MOLEX Milli-Grid™ 1510653006 6 14.10 12.70 10.00 15.60 14.40
211407 MOLEX Milli-Grid™ 1510653007 7 16.10 14.70 12.00 17.60 16.40
211408 MOLEX Milli-Grid™ 1510653008 8 18.10 16.70 14.00 19.60 18.40
211409 MOLEX Milli-Grid™ 1510653009 9 20.10 18.70 16.00 21.60 20.40
211410 MOLEX Milli-Grid™ 1510653010 10 22.10 20.70 18.00 23.60 22.40
Вилка для монтажа в отверстия однорядная вертикальная, цвет черный
Код
товара		 Марка Кол-во
контактов		 Размеры, мм Упаковка Чертеж
A B C D E
211411 MOLEX Milli-Grid™ 3110633102 2 6.10 4.70 2.00 7.60 6.40 650
211412 MOLEX Milli-Grid™ 3110633103 3 8.10 6.70 4.00 9.60 8.40
211413 MOLEX Milli-Grid™ 3110633104 4 10.10 8.70 6.00 11.60 10.40
211414 MOLEX Milli-Grid™ 3110633105 5 12.10 10.70 8.00 13.60 12.40
211415 MOLEX Milli-Grid™ 3110633106 6 14.10 12.70 10.00 15.60 14.40
211416 MOLEX Milli-Grid™ 3110633107 7 16.10 14.70 12.00 17.60 16.40
211417 MOLEX Milli-Grid™ 3110633108 8 18.10 16.70 14.00 19.60 18.40
211418 MOLEX Milli-Grid™ 3110633109 9 20.10 18.70 16.00 21.60 20.40
211419 MOLEX Milli-Grid™ 3110633110 10 22.10 20.70 18.00 23.60 22.40
Вилка для монтажа в отверстия однорядная вертикальная, цвет черный
Код
товара		 Марка Кол-во
контактов		 Размеры, мм Упаковка Чертеж
A B C D E
211420 MOLEX Milli-Grid™ 1510653202 2 6.10 4.70 2.00 7.60 6.40 650
211421 MOLEX Milli-Grid™ 1510653203 3 8.10 6.70 4.00 9.60 8.40
211422 MOLEX Milli-Grid™ 1510653204 4 10.10 8.70 6.00 11.60 10.40
211423 MOLEX Milli-Grid™ 1510653205 5 12.10 10.70 8.00 13.60 12.40
211424 MOLEX Milli-Grid™ 1510653206 6 14.10 12.70 10.00 15.60 14.40
211425 MOLEX Milli-Grid™ 1510653207 7 16.10 14.70 12.00 17.60 16.40
211426 MOLEX Milli-Grid™ 1510653208 8 18.10 16.70 14.00 19.60 18.40
211427 MOLEX Milli-Grid™ 1510653209 9 20.10 18.70 16.00 21.60 20.40
211428 MOLEX Milli-Grid™ 1510653210 10 22.10 20.70 18.00 23.60 22.40
Вилка для монтажа в отверстия однорядная вертикальная, цвет черный
Код
товара		 Марка Кол-во
контактов		 Размеры, мм Упаковка Чертеж
A B C D E
211429 MOLEX Milli-Grid™ 1510653302 2 6.10 4.70 2.00 7.60 6.40 650
211430 MOLEX Milli-Grid™ 1510653303 3 8.10 6.70 4.00 9.60 8.40
211431 MOLEX Milli-Grid™ 1510653304 4 10.10 8.70 6.00 11.60 10.40
211432 MOLEX Milli-Grid™ 1510653305 5 12.10 10.70 8.00 13.60 12.40
211433 MOLEX Milli-Grid™ 1510653306 6 14.10 12.70 10.00 15.60 14.40
211434 MOLEX Milli-Grid™ 1510653307 7 16.10 14.70 12.00 17.60 16.40
211435 MOLEX Milli-Grid™ 1510653308 8 18.10 16.70 14.00 19.60 18.40
211436 MOLEX Milli-Grid™ 1510653309 9 20.10 18.70 16.00 21.60 20.40
211437 MOLEX Milli-Grid™ 1510653310 10 22.10 20.70 18.00 23.60 22.40
Корпус двухрядной розетки без замка на кабель, цвет черный
Код
товара		 Марка Кол-во
контактов		 Размеры, мм Упаковка Чертеж
A B
MOLEX Milli-Grid™ 511100450 4 2.00 4.20
MOLEX Milli-Grid™ 511100650 6 4.00 6.20
MOLEX Milli-Grid™ 511100850 8 6.00 8.20
MOLEX Milli-Grid™ 511101050 10 8.00 10.20
MOLEX Milli-Grid™ 511101250 12 10.00 12.20
MOLEX Milli-Grid™ 511101450 14 12.00 14.20
MOLEX Milli-Grid™ 511101650 16 14.00 16.20
MOLEX Milli-Grid™ 511101850 18 16.00 18.20
MOLEX Milli-Grid™ 511102050 20 18.00 20.20
MOLEX Milli-Grid™ 511102250 22 20.00 22.20
MOLEX Milli-Grid™ 511102450 24 22.00 24.20
MOLEX Milli-Grid™ 511102650 26 24.00 26.20
MOLEX Milli-Grid™ 511102850 28 26.00 28.20
MOLEX Milli-Grid™ 511103050 30 28.00 30.20
MOLEX Milli-Grid™ 511103250 32 30.00 32.20
MOLEX Milli-Grid™ 511103450 34 32.00 34.20
Корпус двухрядной розетки c замком на кабель, цвет черный
Код
товара		 Марка Кол-во
контактов		 Размеры, мм Упаковка Чертеж
A B
MOLEX Milli-Grid™ 5111014 14 12.00 14.20
MOLEX Milli-Grid™ 5111016 16 14.00 16.20
MOLEX Milli-Grid™ 5111018 18 16.00 18.20
MOLEX Milli-Grid™ 5111020 20 18.00 20.20
MOLEX Milli-Grid™ 5111022 22 20.00 22.20
MOLEX Milli-Grid™ 5111024 24 22.00 24.20
MOLEX Milli-Grid™ 5111026 26 24.00 26.20
MOLEX Milli-Grid™ 5111028 28 26.00 28.20
MOLEX Milli-Grid™ 5111030 30 28.00 30.20
MOLEX Milli-Grid™ 5111032 32 30.00 32.20
MOLEX Milli-Grid™ 5111034 34 32.00 34.20
Корпус двухрядной розетки c замком на кабель, цвет черный
Код
товара		 Марка Кол-во
контактов		 Размеры, мм Упаковка Чертеж
A B
MOLEX Milli-Grid™ 511100452 4 2.00 4.20
MOLEX Milli-Grid™ 511100652 6 4.00 6.20
MOLEX Milli-Grid™ 511100852 8 6.00 8.20
MOLEX Milli-Grid™ 511101052 10 8.00 10.20
MOLEX Milli-Grid™ 511101252 12 10.00 12.20
MOLEX Milli-Grid™ 511101452 14 12.00 14.20
MOLEX Milli-Grid™ 511101652 16 14.00 16.20
MOLEX Milli-Grid™ 511101852 18 16.00 18.20
MOLEX Milli-Grid™ 511102052 20 18.00 20.20
MOLEX Milli-Grid™ 511102252 22 20.00 22.20
Корпус двухрядной розетки c замком на кабель, цвет черный
Код
товара		 Марка Кол-во
контактов		 Размеры, мм Упаковка Чертеж
A B
MOLEX Milli-Grid™ 511100460 4 2.00 4.20
MOLEX Milli-Grid™ 511100660 6 4.00 6.20
MOLEX Milli-Grid™ 511100860 8 6.00 8.20
MOLEX Milli-Grid™ 511101060 10 8.00 10.20
MOLEX Milli-Grid™ 511101260 12 10.00 12.20



  • Уважаемые покупатели! Из-за быстро меняющихся, независящих от нас обстоятельств, цены, опубликованные в Магазине, могут оказаться недействительными, не являются окончательными, предназначены только для предварительного ознакомления и ни при каких обстоятельствах не являются публичной офертой. Актуальные цены необходимо уточнять у менеджеров.
  • Информацию о наличии товаров и свежих ценах уточняйте у наших менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Также можно отправить запрос, нажав ссылку: sales@dart.ru
  • Представленная техническая информация и размеры на чертежах, опубликованные на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами и ни при каких обстоятельствах не являются публичной офертой.
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы, в противном случае претензии не принимаются!
Поиск электронных компонентов   Лучший отечественный поисковик     ©1990-2025 Компания ДАРТ. Все права защищены.
