EXTreme серия

Шаг 11.00 мм

Электрические характеристики:
Номинальный ток: 1,0 A (AC, DC)
Номинальное напряжение: 50 VAC / VDC
Рабочая температура: -25...+85°C
Сопротивление контактов: <30 мОм
Сопротивление изоляции: >100 МОм
Диэлектрическая стойкость: 500 VAC в течение 1 мин.

Материал:
контакты: медный сплав золоченый
корпус: высокотемпературный пластик (PA) UL94V-0 черный

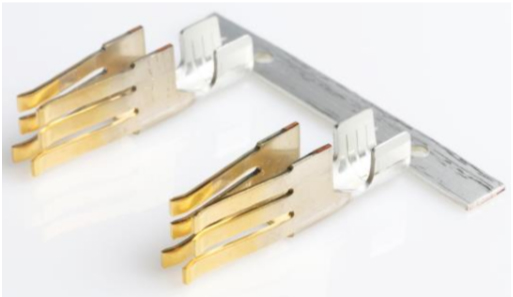

Терминал (контакт) для розетки на кабель

Код товара	Марка	Провода			Покрытие контактов	Чертеж
		мм²	AWG#	Диаметр изоляции O.D.,мм
221111	MOLEX 468190012	8.3	8	6.3	золочение 0.76 мкм
221112	MOLEX 468190013	16	6	8.5

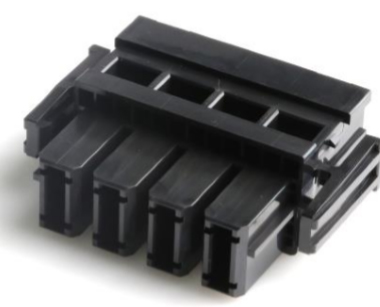

Силовая розетка в сборе, цвет черный

Код товара	Марка	Кол-во контактов	Размеры, мм			Чертеж
Код товара	Марка	Кол-во контактов	A	B	C	Чертеж
221113	MOLEX 1510340012	2	38.60	26.40	24.20
221114	MOLEX 1510340013	3	49.60	37.40	35.20
221115	MOLEX 1510340014	4	60.60	48.40	46.20
221116	MOLEX 1510340015	5	71.60	59.40	57.20
221117	MOLEX 1510340016	6	82.60	70.40	68.20

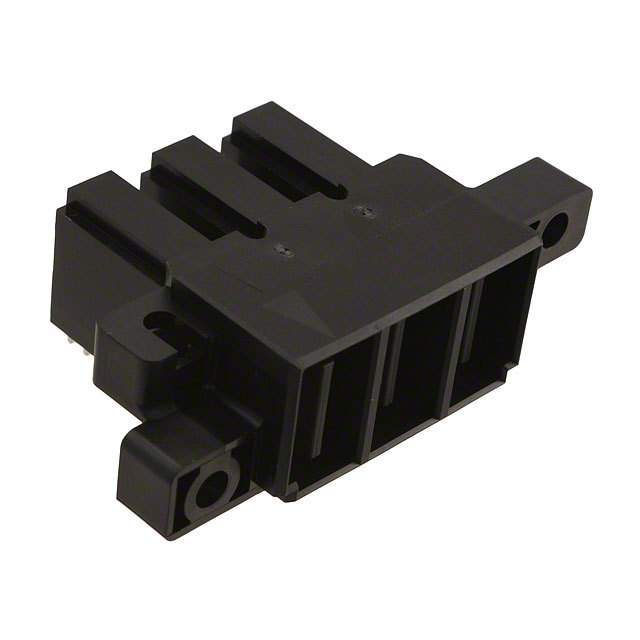

Штепсельная вилка в сборе без отключения питания, цвет черный

Код товара	Марка	Кол-во контактов	Размеры, мм	Чертеж
Код товара	Марка	Кол-во контактов	A	Чертеж
221118	MOLEX 468171000	2	3.86
221119	MOLEX 468171001	3	4.69
221120	MOLEX 468171002	4	3.86
221121	MOLEX 468171003	5	4.69

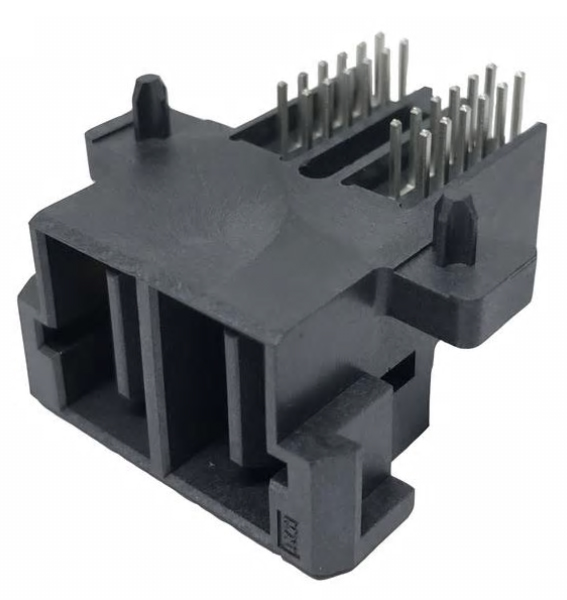

Силовой прямоугольный штекерный печатный коллектор, цвет черный

Код товара	Марка	Кол-во контактов	Размеры, мм						Упаковка	Чертеж
Код товара	Марка	Кол-во контактов	A	B	C	D	E	F	Упаковка	Чертеж
221122	MOLEX 1510350002	2	3.86	36.40	30.84	28.20	43.20	38.60	105
221123	MOLEX 1510350003	3	3.86	47.40	41.84	39.20	54.20	49.60	75
221124	MOLEX 1510350004	4	3.86	58.40	52.84	50.20	65.20	60.60	60
221125	MOLEX 1510350005	5	3.86	69.40	63.84	61.20	76.20	71.60	45
221126	MOLEX 1510350006	6	3.86	80.40	74.84	72.20	87.20	82.60	45

Силовой вертикальный штекерный печатный коллектор, цвет черный

Код товара	Марка	Кол-во контактов	Размеры, мм						Упаковка	Чертеж
Код товара	Марка	Кол-во контактов	A	B	C	D	E	F	Упаковка	Чертеж
221127	MOLEX 1510530002	2	33.90	30.84	28.20	14.10	7.25	34.90	96
221128	MOLEX 1510530003	3	44.90	41.84	39.20	19.60	12.75	45.90	72
221129	MOLEX 1510530004	4	55.90	52.84	50.20	25.10	18.25	56.90	48
221130	MOLEX 1510530005	5	66.90	63.84	61.20	30.60	23.75	67.90	48

Фиксатор положения терминалов, цвет черный

Код товара	Марка	Кол-во контактов	Размеры, мм			Упаковка	Чертеж
Код товара	Марка	Кол-во контактов	A	B	C	Упаковка	Чертеж
221131	MOLEX 1510760012	2	38.60	26.40	24.20	250
221132	MOLEX 1510760013	3	49.60	37.40	35.20
221133	MOLEX 1510760014	4	60.60	48.40	46.20
221134	MOLEX 1510760015	5	71.60	59.40	57.20
221135	MOLEX 1510760016	6	82.60	70.40	68.20
