| Сердечники ферритовые |

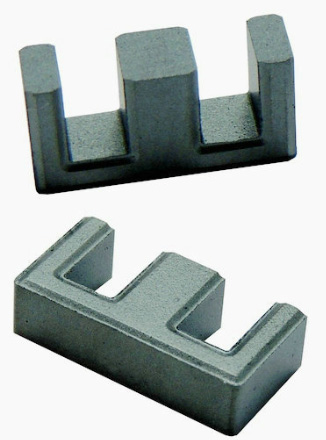

Сердечники ферритовые
Серии EE, ER, EEL, EI
|
|
Система обозначений:
| 1 |
Материал |
|
3 |
Размер А |
| 2 |
Тип |
4 |
Размер C |
|
|

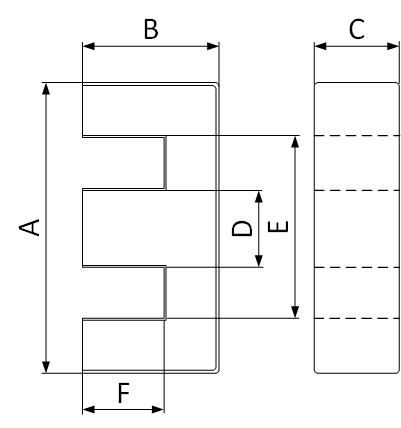

Рис.1
|
Рис.2
|
| Тип |
Размеры, мм |
Рис. |
| A |
B |
C |
D |
E |
F |
I |
| EE 5 |
5,25±0,1 |
2,65±0,1 |
2,00±0,1 |
3,85±0,1 |
1,35±0,10 |
2,0±0,1 |
- |
1 |
| EE 10,2/5 |
10,2±0,3 |
5,50±0,3 |
5,85±0,3 |
4,30±0,20 |
2,40±0,15 |
7,8±0,20 |
- |
1 |
| EE 13/6,35 |
13,1±0,4 |
6,30±0,3 |
6,40±0,3 |
10,50±0,30 |
2,95±0,15 |
4,8±0,25 |
- |
1 |
| EE 16/5 |
16,0±0,4 |
7,15±0,3 |
4,90±0,3 |
12,00±0,30 |
3,75±0,10 |
5,1±0,20 |
- |
1 |
| EE 16/24/5 |
16,0±0,4 |
12,20±0,4 |
4,80±0,2 |
11,60MIN |
4,0±0,20 |
10,2±0,25 |
- |
1 |
| EE 19/5 |
19,15±0,4 |
7,90±0,3 |
4,90±0,3 |
14,65±0,30 |
4,5±0,20 |
5,7±0,25 |
- |
1 |
| EI 19/5 |
20,0±0,5 |
13,55±0,4 |
5,00±0,3 |
14,3REF |
4,55±0,20 |
11,15±0,20 |
2,3±0,15 |
2 |
| EE 25/6,35 |
25,0±0,6 |
10,00±0,3 |
6,35±0,3 |
18,6MIN |
6,3±0,30 |
6,8±0,30 |
- |
1 |
| EEL 19/27/5 |
20,0±0,5 |
15,85±0,4 |
5,00±0,3 |
14,0MIN |
4,55±0,20 |
11,5±0,30 |
- |
1 |
| Тип |
Параметры |
AL (nH/N )±25% |
| Le(cm) |
Ae(cm) |
Ve(cm) |
E20 |
E28 |
E50 |
E70 |
| EE 5 |
1,26 |
0,027 |
0,033 |
- |
- |
- |
- |
| EE 10,2/5 |
2,61 |
0,121 |
0,315 |
800 |
900 |
- |
- |
| EE 13/6,35 |
2,8 |
0,171 |
0,48 |
820 |
940 |
- |
- |
| EE 16/5 |
3,57 |
0,188 |
0,669 |
900 |
1380 |
2000 |
2600 |
| EE 16/24/5 |
5,5 |
0,2 |
1,09 |
740 |
850 |
1500 |
1900 |
| EE 19/5 |
3,96 |
0,218 |
0,87 |
1200 |
1500 |
2200 |
3000 |
| EI 19/5 |
3,9 |
0,25 |
0,98 |
1200 |
1530 |
- |
- |
| EE 25/6,35 |
4,8 |
0,4 |
1,95 |
1600 |
2100 |
2900 |
3600 |
| EEL 19/27/5 |
6,1 |
0,25 |
1,55 |
900 |
1000 |
1800 |
2200 |
|
|
|
|
