Тактовые переключатели / Тактовые кнопки (TACT)

Серия TD (для поверхностного монтажа)

Код товара	Марка	L (мм)	ЛР
18204	TD-01EA	8,0	нет
18205	TD-01EB	10,0	да

ЛР - возможность поставки в ленте и на роликах по заказу

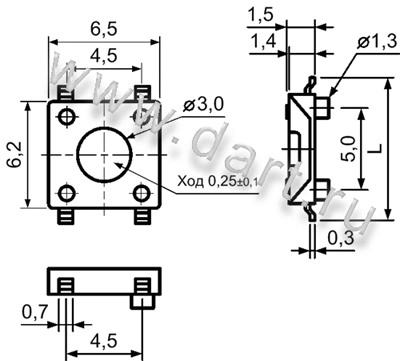

TD-01EA, Серия TD (для поверхностного монтажа), Тактовые переключатели / Тактовые кнопки (TACT)

Параметры: DC 12В 50мА
Ход: 0,25 ± 0,1мм
Сопротивление контактов: 100 мОм макс.

Код	Сила нажатия (г)	Ресурс (циклов)
T	100 ± 30	>=500000
V	130 ± 30	>=500000
X	160 ± 50	>=300000
W	170 ± 50	>=300000
Y	190 ± 50	>=150000
Z	250 ± 100	>=100000

чертеж

Схема:

Код товара	Марка	L (мм)	Направл.	ЛР	аналог
18426	TD-02XB-X	4,3	нет	да	IT-1101NE
18210	TD-02XB-Y	4,3	нет	да	IT-1101NE
18209	TD-02XA	5,0	нет	нет	IT-1101NEA
86861	TD-02XA-T/R	5,0	нет	да	IT-1101NEA
18212	TD-02XC	8,0	нет	нет
18207	TD-02EB	4,3	да	да
18206	TD-02EA	5,0	да	да
18208	TD-02EC	8,0	да	нет

ЛР - возможность поставки в ленте и на роликах по заказу

TD-02XB, Серия TD (для поверхностного монтажа), Тактовые переключатели / Тактовые кнопки (TACT)

Параметры: DC 12В 50мА
Ход: 0,25 ± 0,1мм
Сопротивление контактов: 100 мОм макс.

Код	Сила нажатия (г)	Ресурс (циклов)
Y	180 ± 40	>=50000
Z	250 ± 50	>=50000

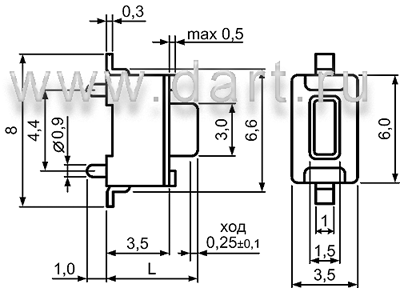

чертеж

Схема:

Код товара	Марка	L (мм)	ЛР	аналог
18223	TD-03XG-X	4,3	нет	DTSM-61
36371	TD-03XG-X-T/R	4,3	да	DTSM-61
36421	TD-03XG-Y-T/R	4,3	да	DTSM-61
18217	TD-03XA	5,0	да	DTSM-62
53167	TD-03XH	5,5	да
18218	TD-03XB	7,0	нет	SWT-34
18219	TD-03XC	7,3	нет	1273SMD
18220	TD-03XD-T/R	8,0	да
65291	TD-03XD	8,0	нет
18221	TD-03XE	9,5	нет	DTSM-65
18222	TD-03XF	12,5	нет

ЛР - возможность поставки в ленте и на роликах по заказу

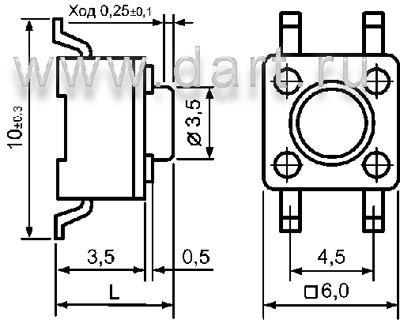

TD-03XG, Серия TD (для поверхностного монтажа), Тактовые переключатели / Тактовые кнопки (TACT)

Параметры: DC 12В 50мА
Ход: 0,25 ± 0,1мм
Сопротивление контактов: 100 мОм макс.

Код	Сила нажатия (г)	Ресурс (циклов)
Y	180 ± 40	>=50000
Z	250 ± 50	>=50000

чертеж

Схема:

Код товара	Марка	L (мм)	Направл.	ЛР
18225	TD-05XB	4,3	нет	да
18224	TD-05XA	5,0	нет	да
18226	TD-05XC	8,0	нет	нет
18428	TD-05EB	4,3	да	да
21328	TD-05EA	5,0	да	да
18429	TD-05EC	8,0	да	нет

ЛР - возможность поставки в ленте и на роликах по заказу

TD-05XB, Серия TD (для поверхностного монтажа), Тактовые переключатели / Тактовые кнопки (TACT)

Параметры: DC 12В 50мА
Ход: 0,25 ± 0,1мм
Сопротивление контактов: 100 мОм макс.

Код	Сила нажатия (г)	Ресурс (циклов)
Y	180 ± 40	>=50000
Z	250 ± 50	>=50000

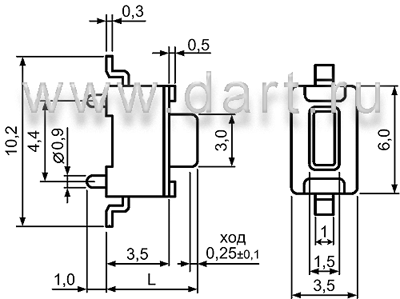

чертеж

Схема:

Код товара	Марка	L (мм)	ЛР	аналог
18234	TD-06XG	4,3	да	IT-1102W
76407	TD-06XA-X-T/R	5,0	да	IT-1102WA
65279	TD-06XA-X	5,0	да	IT-1102WA
18430	TD-06XB	7,0	нет	IT-1102WB
18231	TD-06XC	7,3	нет
18431	TD-06XD	8,0	нет	IT-1102WC
18232	TD-06XE	9,5	нет	IT-1102WD
18233	TD-06XF	12,5	нет

ЛР - возможность поставки в ленте и на роликах по заказу

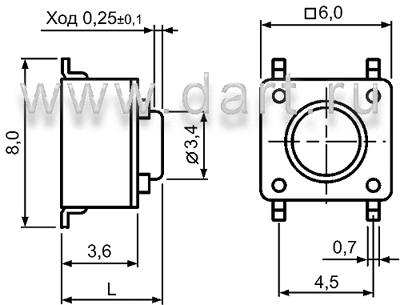

TD-06XG, Серия TD (для поверхностного монтажа), Тактовые переключатели / Тактовые кнопки (TACT)

Параметры: DC 12В 50мА
Ход: 0,25 ± 0,1мм
Сопротивление контактов: 100 мОм макс.

Код	Сила нажатия (г)	Ресурс (циклов)
T	100 ± 30	>=500000
V	130 ± 30	>=500000
X	160 ± 50	>=300000
W	170 ± 50	>=300000
Y	190 ± 50	>=150000
Z	250 ± 100	>=100000

чертеж

Схема:

Код товара	Марка	L (мм)	Заземление	ЛР
18236	TD-07XB	2,5	да	да
18235	TD-07XA	3,1	да	да
18237	TD-07XC	5,4	да	нет
18238	TD-07XD	8,0	да	нет
37379	TD-08XB-X	2,5	нет	нет
34845	TD-08XB-X-T/R	2,5	нет	да
18239	TD-08XA	3,1	нет	да
18250	TD-08XC	5,4	нет	нет
18251	TD-08XD	8,0	нет	нет

ЛР - возможность поставки в ленте и на роликах по заказу

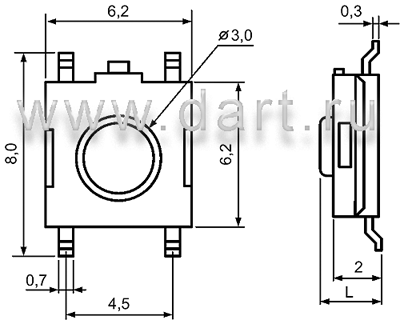

TD-07XB, Серия TD (для поверхностного монтажа), Тактовые переключатели / Тактовые кнопки (TACT)

Параметры: DC 12В 50мА
Ход: 0,25 ± 0,1мм
Сопротивление контактов: 100 мОм макс.

Код	Сила нажатия (г)	Ресурс (циклов)
T	100 ± 30	>=500000
V	130 ± 30	>=500000
X	160 ± 50	>=300000
W	170 ± 50	>=300000
Y	190 ± 50	>=150000
Z	250 ± 100	>=100000

чертеж

Схема:

Код товара	Марка	L (мм)	Направл.
18253	TD-09XB	4,3	нет
18252	TD-09XA	5,0	нет
18254	TD-09XC	8,0	нет
	TD-09EB	4,3	да
	TD-09EA	5,0	да
	TD-09EC	8,0	да

TD-09XB, Серия TD (для поверхностного монтажа), Тактовые переключатели / Тактовые кнопки (TACT)

Параметры: DC 12В 50мА
Ход: 0,25 ± 0,1мм
Сопротивление контактов: 100 мОм макс.

Код	Сила нажатия (г)	Ресурс (циклов)
Y	180 ± 40	>=50000
Z	250 ± 50	>=50000

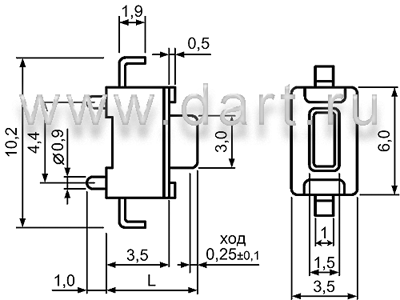

чертеж

Схема:

Код товара	Марка	L (мм)	аналог
214495	TS4538 (TD-10XA)	3,8	IT-1109S
214496	TS4550	5,0
214497	TS4570	7,0

ЛР - возможность поставки в ленте и на роликах по заказу

TD-10XA, Серия TD (для поверхностного монтажа), Тактовые переключатели / Тактовые кнопки (TACT)

Параметры: DC 12В 50мА
Ход: 0,2 ± 0,05мм
Сопротивление контактов: 100 мОм макс.

Код	Сила нажатия (г)	Ресурс (циклов)
V	130 ± 30	>=100000
Z	250 ± 50	>=50000

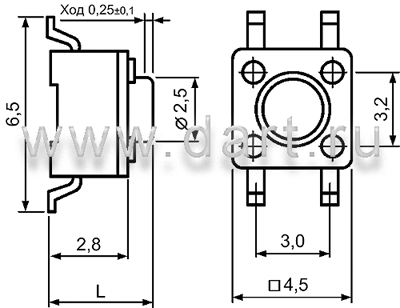

чертеж

Схема:

Код товара	Марка	L (мм)	ЛР
18256	TD-11XA	2,6	да

ЛР - возможность поставки в ленте и на роликах по заказу

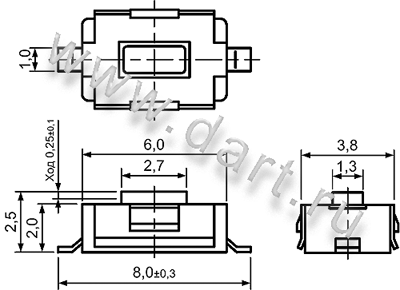

TD-11XA, Серия TD (для поверхностного монтажа), Тактовые переключатели / Тактовые кнопки (TACT)

Параметры: DC 12В 50мА
Ход: 0,2 ± 0,05мм
Сопротивление контактов: 100 мОм макс.

Код	Сила нажатия (г)	Ресурс (циклов)
V	180 ± 40	>=50000
Z	250 ± 50	>=50000

чертеж

Схема:

Код товара	Марка	Направл.	ЛР
18257	TD-12EA-Z	да	нет
63637	TD-12EA-Z-T/R	да	да
18262	TD-12XA	нет	нет

ЛР - возможность поставки в ленте и на роликах по заказу

TD-12EA, Серия TD (для поверхностного монтажа), Тактовые переключатели / Тактовые кнопки (TACT)

Параметры: DC 12В 50мА
Ход: 0,3 ± 0,15мм
Сопротивление контактов: 100 мОм макс.

Код	Сила нажатия (г)	Ресурс (циклов)
X	160 ± 50	>=100000
Z	250 ± 100	>=50000

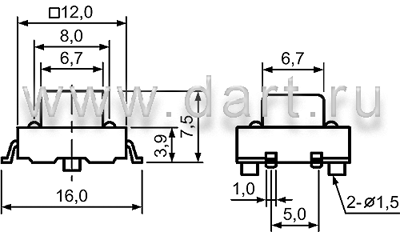

чертеж

Схема:

Код товара	Марка	Направл.	ЛР
18258	TD-12EB	да	нет
18263	TD-12XB	нет	нет

ЛР - возможность поставки в ленте и на роликах по заказу

TD-12EB, Серия TD (для поверхностного монтажа), Тактовые переключатели / Тактовые кнопки (TACT)

Параметры: DC 12В 50мА
Ход: 0,3 ± 0,15мм
Сопротивление контактов: 100 мОм макс.

Код	Сила нажатия (г)	Ресурс (циклов)
X	160 ± 50	>=100000
Z	250 ± 100	>=50000

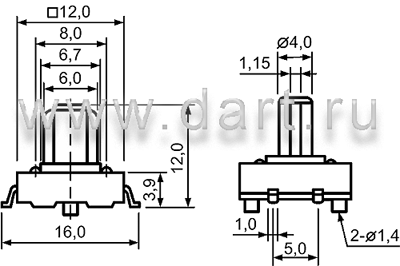

чертеж

Схема:

Код товара	Марка	Направл.	ЛР
18259	TD-12EC	да	нет
18264	TD-12XC	нет	нет

ЛР - возможность поставки в ленте и на роликах по заказу

TD-12EC, Серия TD (для поверхностного монтажа), Тактовые переключатели / Тактовые кнопки (TACT)

Параметры: DC 12В 50мА
Ход: 0,3 ± 0,15мм
Сопротивление контактов: 100 мОм макс.

Код	Сила нажатия (г)	Ресурс (циклов)
X	160 ± 50	>=100000
Z	250 ± 100	>=50000

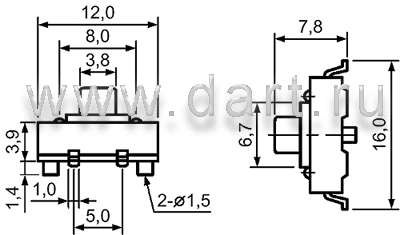

чертеж

Схема:

Код товара	Марка	Направл.	ЛР	аналог
18260	TD-12ED	да	нет	1243SMD
18265	TD-12XD	нет	нет	1243SMD

ЛР - возможность поставки в ленте и на роликах по заказу

TD-12ED, Серия TD (для поверхностного монтажа), Тактовые переключатели / Тактовые кнопки (TACT)

Параметры: DC 12В 50мА
Ход: 0,3 ± 0,15мм
Сопротивление контактов: 100 мОм макс.

Код	Сила нажатия (г)	Ресурс (циклов)
X	160 ± 50	>=100000
Z	250 ± 100	>=50000

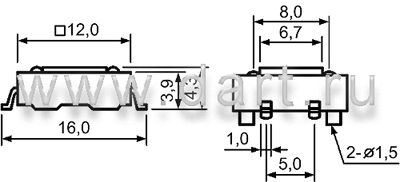

чертеж

Схема:

Код товара	Марка	Направл.	ЛР
18261	TD-12ET-X	да	нет
73140	TD-12ET-X-T/R	да	да
18266	TD-12XT	нет	нет

ЛР - возможность поставки в ленте и на роликах по заказу

TD-12ET, Серия TD (для поверхностного монтажа), Тактовые переключатели / Тактовые кнопки (TACT)

Параметры: DC 12В 50мА
Ход: 0,3 ± 0,15мм
Сопротивление контактов: 100 мОм макс.

Код	Сила нажатия (г)	Ресурс (циклов)
X	160 ± 50	>=100000
Z	250 ± 100	>=50000

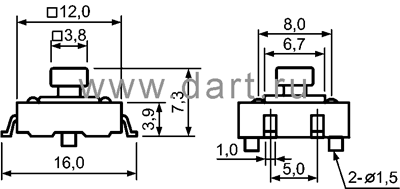

чертеж

Схема:

Код товара	Марка	Материал толкателя	ЛР	аналог
18268	TD-13XA	нейлон	да	IT-1187
18267	TD-13MA-X	латунь	нет
56178	TD-13MA-X-T/R	латунь	да

ЛР - возможность поставки в ленте и на роликах по заказу

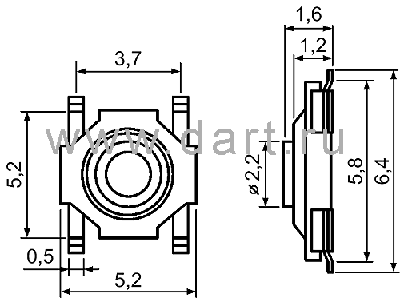

TD-13XA, Серия TD (для поверхностного монтажа), Тактовые переключатели / Тактовые кнопки (TACT)

Параметры: DC 12В 50мА
Ход: 0,2 ± 0,05мм
Сопротивление контактов: 100 мОм макс.

Код	Сила нажатия (г)	Ресурс (циклов)
X	160 ± 30	>=100000
Z	250 ± 50	>=50000

чертеж

Схема:

Код товара	Марка	ЛР	аналог
18269	TD-14XA	да	IT-1187N

ЛР - возможность поставки в ленте и на роликах по заказу

TD-14XA, Серия TD (для поверхностного монтажа), Тактовые переключатели / Тактовые кнопки (TACT)

Параметры: DC 12В 50мА
Ход: 0,2 ± 0,05мм
Сопротивление контактов: 100 мОм макс.

Код	Сила нажатия (г)	Ресурс (циклов)
X	160 ± 30	>=100000
Z	250 ± 50	>=50000

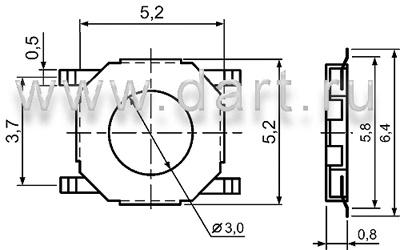

чертеж

Схема:

Код товара	Марка	ЛР	аналог
18271	TD-15XA-Z-T/R	да	1188E-1K2-V-T/R
18270	TD-15XA-Y-T/R	да	IT-1188E

ЛР - возможность поставки в ленте и на роликах по заказу

TD-15XA, Серия TD (для поверхностного монтажа), Тактовые переключатели / Тактовые кнопки (TACT)

Параметры: DC 12В 50мА
Ход: 0,25 ± 0,1мм
Сопротивление контактов: 100 мОм макс.

Код	Сила нажатия (г)	Ресурс (циклов)
X	180 ± 40	>=100000
Z	250 ± 50	>=50000

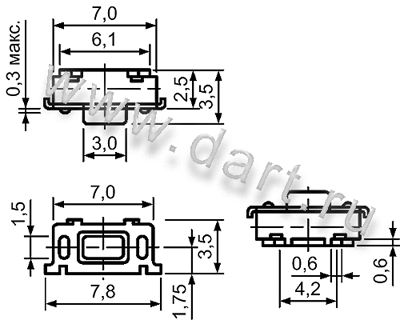

чертеж

Схема:

Код товара	Марка	ЛР
18197	TD-16EA	да

ЛР - возможность поставки в ленте и на роликах по заказу

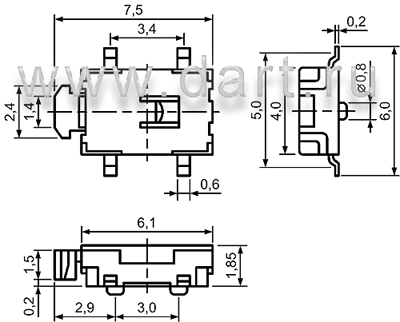

TD-16EA, Серия TD (для поверхностного монтажа), Тактовые переключатели / Тактовые кнопки (TACT)

Параметры: DC 12В 50мА
Ход: 0,4 ± 0,1мм
Сопротивление контактов: 100 мОм макс.

Код	Сила нажатия (г)	Ресурс (циклов)
X	180 ± 40	>=100000
Z	250 ± 50	>=50000

чертеж

Схема:

Код товара	Марка	ЛР	аналог
18272	TD-18XA	нет	IT-1197

ЛР - возможность поставки в ленте и на роликах по заказу

TD-18XA, Серия TD (для поверхностного монтажа), Тактовые переключатели / Тактовые кнопки (TACT)

Параметры: DC 12В 50мА
Ход: 0,2 ± 0,1мм
Сопротивление контактов: 100 мОм макс.

Код	Сила нажатия (г)	Ресурс (циклов)
X	160 ± 30	>=100000

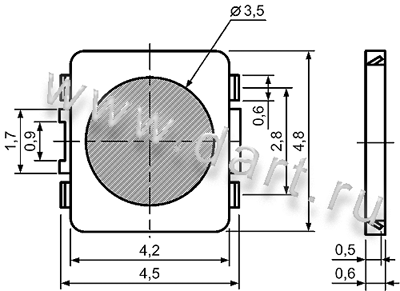

чертеж

Схема:

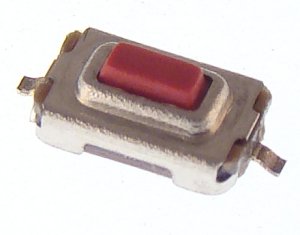

Код товара	Марка	ЛР	аналог
50286	TD-19XA-Y-T/R	да	IT-1181

ЛР - возможность поставки в ленте и на роликах по заказу

Параметры: DC 12В 50мА
Ход: 0,25 ± 0,1мм
Сопротивление контактов: 100 мОм макс.

Код	Сила нажатия (г)	Ресурс (циклов)
Y	180 ± 40	>=50000
Z	250 ± 50	>=50000

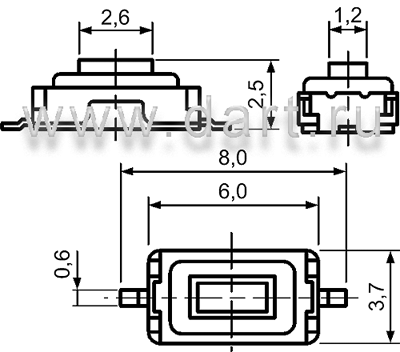

чертеж

Схема:

Код товара	Марка	L (мм)	ЛР	аналог
18275	TD-20XA	2,6	да	IT-1157
18277	TD-20XB	3,4	да	IT-1157

ЛР - возможность поставки в ленте и на роликах по заказу

TD-20XA, Серия TD (для поверхностного монтажа), Тактовые переключатели / Тактовые кнопки (TACT)

Параметры: DC 12В 50мА
Ход: 0,25 ± 0,1мм
Сопротивление контактов: 100 мОм макс.

Код	Сила нажатия (г)	Ресурс (циклов)
X	160 ± 50	>=100000

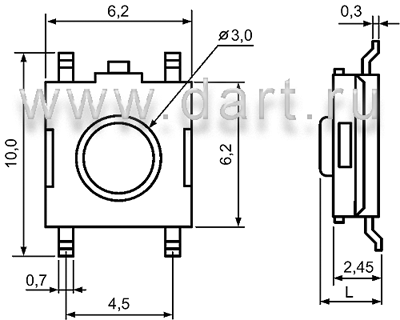

чертеж

Схема:
