Рычажные переключатели (TOGGLE)

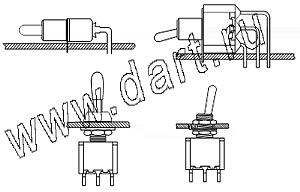

T80-T серия
Миниатюрные рычажные переключатели

T80-T серия. Miniature Toggle Switches, Рычажные переключатели (TOGGLE)
Спецификация:

Параметры контактов: 5A 125В перем. или 28В пост. (Q контакт)
Электрический ресурс: 50 000 циклов переключения при полной нагрузке
Сопротивление контактов: 10 мОм макс. начальное при 2-4 В пост.
Сопротивление изоляции: >1000 МОм
Электрическая прочность диэлектрика: 1500В RMS @ sea level
Рабочая температура: от -30°С до 85°С

Материалы:

Корпус: diallyl phthalate (DAP)
Ручка: хромированный медный сплав
Втулка: медный сплав, никелирование
Housing: сталь
Контакты и выводы: посеребренный медный сплав



Прямой тип
Система обозначений (A) >>

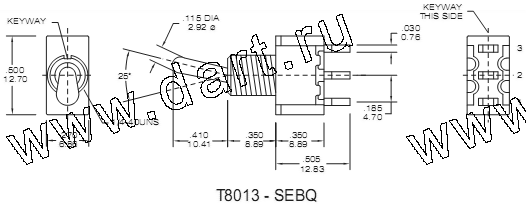

T8013-SEBQ Прямой тип, T80-T серия. Miniature Toggle Switches, Рычажные переключатели (TOGGLE)
чертеж		 SPDT
Марка Тип
T8013 ВКЛ   ВКЛ
T8013A ВКЛ   (ВКЛ)
T8014 ВКЛ ВЫКЛ ВКЛ
T8014A (ВКЛ) ВЫКЛ (ВКЛ)
T8014B ВКЛ ВЫКЛ (ВКЛ)
Контакты 2-3 OPEN 2-1

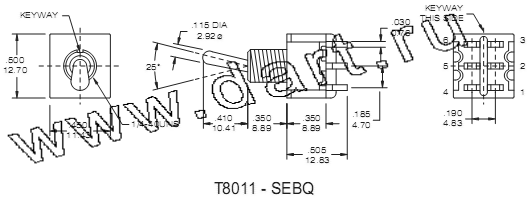

T8011-SEBQ Прямой тип, T80-T серия. Miniature Toggle Switches, Рычажные переключатели (TOGGLE)
чертеж		 DPDT
Марка Тип
T8011 ВКЛ   ВКЛ
T8011A ВКЛ   (ВКЛ)
T8012 ВКЛ ВЫКЛ ВКЛ
T8012A (ВКЛ) ВЫКЛ (ВКЛ)
T8012B ВКЛ ВЫКЛ (ВКЛ)
Контакты 2-3, 5-6 OPEN 2-1, 5-4
3 way switches (SP3T)
T812 ВКЛ ВКЛ ВКЛ
T812A (ВКЛ) ВКЛ (ВКЛ)
T812B ВКЛ ВКЛ (ВКЛ)
Контакты 2-3, 5-6 2-3, 5-4 2-1, 5-4

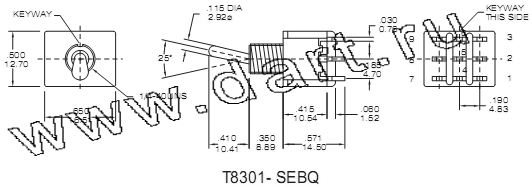

T8301-SEBQ Прямой тип, T80-T серия. Miniature Toggle Switches, Рычажные переключатели (TOGGLE)
чертеж		 3PDT
Марка Тип
T8301 ВКЛ   ВКЛ
T8303 ВКЛ   (ВКЛ)
T8305 ВКЛ ВЫКЛ ВКЛ
T8307 (ВКЛ) ВЫКЛ (ВКЛ)
T8309 ВКЛ ВЫКЛ (ВКЛ)
Контакты 2-3, 5-6, 8-9 OPEN 2-1, 5-4, 8-7

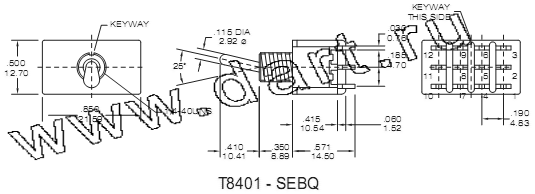

T8401-SEBQ Прямой тип, T80-T серия. Miniature Toggle Switches, Рычажные переключатели (TOGGLE)
чертеж		 4PDT
Марка Тип
T8401 ВКЛ   ВКЛ
T8403 ВКЛ   (ВКЛ)
T8405 ВКЛ ВЫКЛ ВКЛ
T8407 (ВКЛ) ВЫКЛ (ВКЛ)
T8409 ВКЛ ВЫКЛ (ВКЛ)
Контакты 2-3, 5-6,
8-9, 11-12		 OPEN 2-1, 5-4,
8-7, 11-10
3 way switches (SP3T)
T845 ВКЛ ВКЛ ВКЛ
T847 (ВКЛ) ВКЛ (ВКЛ)
T849 ВКЛ ВКЛ (ВКЛ)
Контакты 2-3, 5-6,
8-9, 11-12		 2-3, 5-4,
8-9, 11-10		 2-1, 5-4,
8-7, 11-10

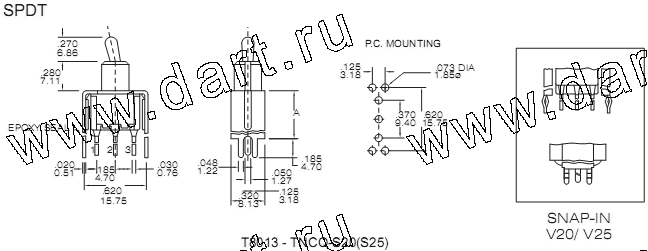

T8013-TNCQ-S20(S25) Прямой тип, T80-T серия. Miniature Toggle Switches, Рычажные переключатели (TOGGLE)
чертеж		 S20 / S25 / V20 / V25 (SPDT)
Марка Размер A
S20 / V20 11,68
S25 / V25 16,00
V20 / V25 the snap-in type

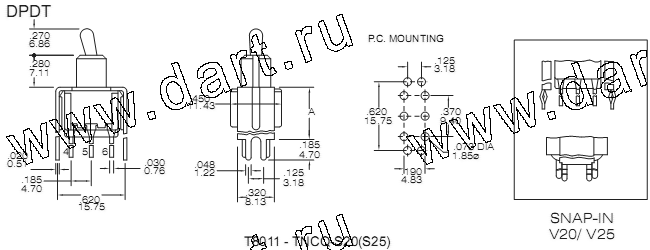

T8011-TNCQ-S20(S25) Прямой тип, T80-T серия. Miniature Toggle Switches, Рычажные переключатели (TOGGLE)
чертеж		 S20 / S25 / V20 / V25 (DPDT)
Марка Размер A
S20 / V20 11,68
S25 / V25 16,00
V20 / V25 the snap-in type

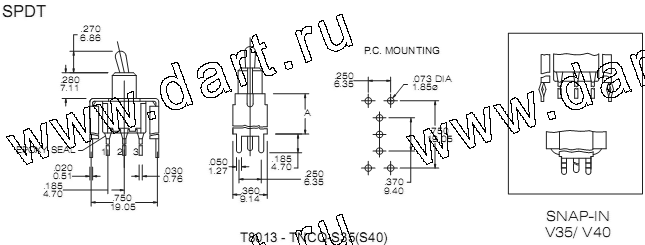

T8013-TNCQ-S35(S40) Прямой тип, T80-T серия. Miniature Toggle Switches, Рычажные переключатели (TOGGLE)
чертеж		 S35 / S40 / V35 / V40 (SPDT)
Марка Размер A
S35 / V35 11,68
S40 / V40 16,00
V35 / V40 the snap-in type

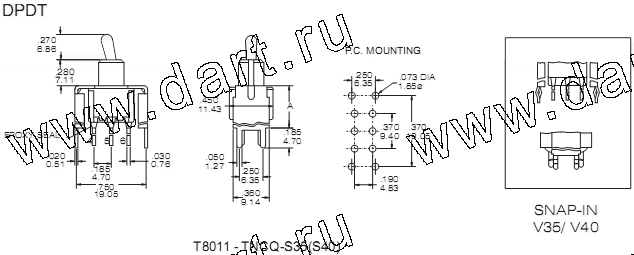

T8011-TNCQ-S35(S40) Прямой тип, T80-T серия. Miniature Toggle Switches, Рычажные переключатели (TOGGLE)
чертеж		 S35 / S40 / V35 / V40 (DPDT)
Марка Размер A
S35 / V35 11,68
S40 / V40 16,00
V35 / V40 the snap-in type



Угловой тип
Система обозначений (B) >>

80-T серия рычажных переключателей углового типа специально разработана для печатных плат. Легко монтируются и прочно крепятся к плате с помощью вертикальной опоры.

Horison Right Angle

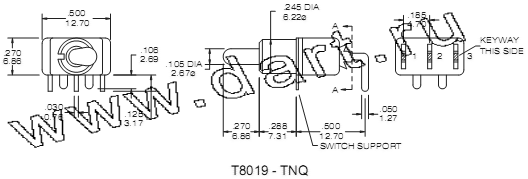

T8019-TNQ Горизонтальный угловой тип, T80-T серия. Miniature Toggle Switches, Рычажные переключатели (TOGGLE)
чертеж		 SPDT
Марка Тип
T8019 ВКЛ   ВКЛ
T8019A ВКЛ   (ВКЛ)
T8020 ВКЛ ВЫКЛ ВКЛ
T8020A (ВКЛ) ВЫКЛ (ВКЛ)
T8020B ВКЛ ВЫКЛ (ВКЛ)
Контакты 2-3 OPEN 2-1

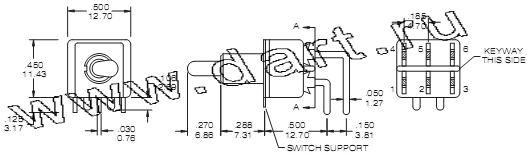

T8021 - TNQ Горизонтальный угловой тип, T80-T серия. Miniature Toggle Switches, Рычажные переключатели (TOGGLE)
чертеж		 DPDT
Марка Тип
T8021 ВКЛ   ВКЛ
T8021A ВКЛ   (ВКЛ)
T8022 ВКЛ ВЫКЛ ВКЛ
T8022A (ВКЛ) ВЫКЛ (ВКЛ)
T8022B ВКЛ ВЫКЛ (ВКЛ)
Контакты 2-3, 5-6 OPEN 2-1, 5-4
3 way switches (SP3T)
T822 ВКЛ ВКЛ ВКЛ
T822A (ВКЛ) ВКЛ (ВКЛ)
T822B ВКЛ ВКЛ (ВКЛ)
Контакты 2-3, 5-6 2-3, 5-4 2-1, 5-4

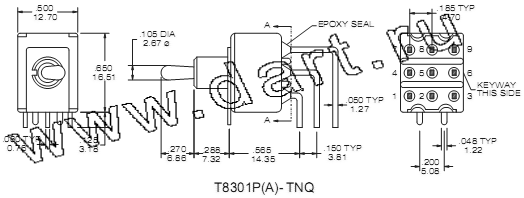

T8301P(A)- TNQ Горизонтальный угловой тип, T80-T серия. Miniature Toggle Switches, Рычажные переключатели (TOGGLE)
чертеж		 3PDT
Марка Тип
T8301P(A) ВКЛ   ВКЛ
T8303P(A) ВКЛ   (ВКЛ)
T8305P(A) ВКЛ ВЫКЛ ВКЛ
T8307P(A) (ВКЛ) ВЫКЛ (ВКЛ)
T8309P(A) ВКЛ ВЫКЛ (ВКЛ)
Контакты 2-3, 5-6, 8-9 OPEN 2-1, 5-4, 8-7



Vertical Right Angle

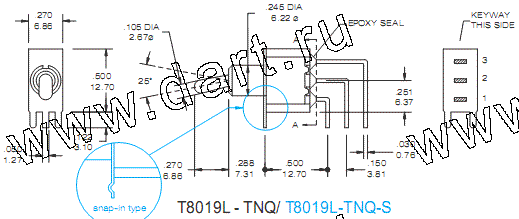

T8019L-TNQ
T8019L-TNQ-S		 Вертикальный угловой тип, T80-T серия. Miniature Toggle Switches, Рычажные переключатели (TOGGLE)
чертеж		 SPDT
Марка Тип
T8019L ВКЛ   ВКЛ
T8019LA ВКЛ   (ВКЛ)
T8020L ВКЛ ВЫКЛ ВКЛ
T8020LA (ВКЛ) ВЫКЛ (ВКЛ)
T8020LB ВКЛ ВЫКЛ (ВКЛ)
Контакты 2-3 OPEN 2-1

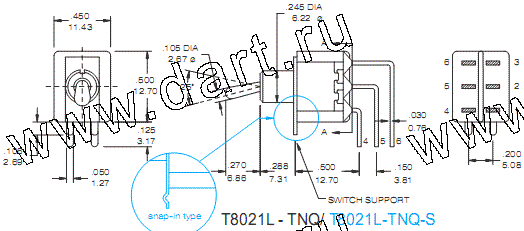

T8021L-TNQ
T8021L-TNQ-S		 Вертикальный угловой тип, T80-T серия. Miniature Toggle Switches, Рычажные переключатели (TOGGLE)
чертеж		 DPDT
Марка Тип
T8021L ВКЛ   ВКЛ
T8021LA ВКЛ   (ВКЛ)
T8022L ВКЛ ВЫКЛ ВКЛ
T8022LA (ВКЛ) ВЫКЛ (ВКЛ)
T8022LB ВКЛ ВЫКЛ (ВКЛ)
Контакты 2-3, 5-6 OPEN 2-1, 5-4
3 way switches (SP3T)
T822L ВКЛ ВКЛ ВКЛ
T822LA (ВКЛ) ВКЛ (ВКЛ)
T822LB ВКЛ ВКЛ (ВКЛ)
Контакты 2-3, 5-6 2-3, 5-4 2-1, 5-4

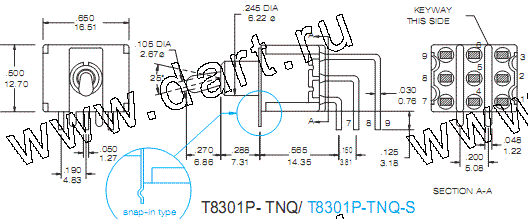

T8301P-TNQ
T8301P-TNQ-S		 Вертикальный угловой тип, T80-T серия. Miniature Toggle Switches, Рычажные переключатели (TOGGLE)
чертеж		 3PDT
Марка Тип
T8301P ВКЛ   ВКЛ
T8303P ВКЛ   (ВКЛ)
T8305P ВКЛ ВЫКЛ ВКЛ
T8307P (ВКЛ) ВЫКЛ (ВКЛ)
T8309P ВКЛ ВЫКЛ (ВКЛ)
Контакты 2-3, 5-6, 8-9 OPEN 2-1, 5-4, 8-7

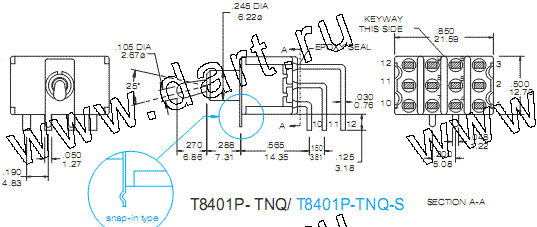

T8401P-TNQ
T8401P-TNQ-S		 Вертикальный угловой тип, T80-T серия. Miniature Toggle Switches, Рычажные переключатели (TOGGLE)
чертеж		 4PDT
Марка Тип
T8401P ВКЛ   ВКЛ
T8403P ВКЛ   (ВКЛ)
T8405P ВКЛ ВЫКЛ ВКЛ
T8407P (ВКЛ) ВЫКЛ (ВКЛ)
T8409P ВКЛ ВЫКЛ (ВКЛ)
Контакты 2-3, 5-6,
8-9, 11-12		 OPEN 2-1, 5-4,
8-7, 11-10
3 way switches (SP3T)
T845P ВКЛ ВКЛ ВКЛ
T847P (ВКЛ) ВКЛ (ВКЛ)
T849P ВКЛ ВКЛ (ВКЛ)
Контакты 2-3, 5-6,
8-9, 11-12		 2-3, 5-4,
8-9, 11-10		 2-1, 5-4,
8-7, 11-10
