| 1 |
Тип |
| T8013 |
SP ВКЛ - ВКЛ |
| T8013A |
SP ВКЛ - (ВКЛ) |
| T8014 |
SP ВКЛ - ВЫКЛ - ВКЛ |
| T8014A |
SP (ВКЛ) - ВЫКЛ - (ВКЛ) |
| T8014B |
SP ВКЛ - ВЫКЛ - (ВКЛ) |
| T8011 |
DP ВКЛ - ВКЛ |
| T8011A |
DP ВКЛ - (ВКЛ) |
| T8012 |
DP ВКЛ - ВЫКЛ - ВКЛ |
| T8012A |
DP (ВКЛ) - ВЫКЛ - (ВКЛ) |
| T8012B |
DP ВКЛ - ВЫКЛ - (ВКЛ) |
| T8301 |
3P ВКЛ - ВКЛ |
| T8303 |
3P ВКЛ - (ВКЛ) |
| T8305 |
3P ВКЛ - ВЫКЛ - ВКЛ |
| T8307 |
3P (ВКЛ) - ВЫКЛ - (ВКЛ) |
| T8309 |
3P ВКЛ - ВЫКЛ - (ВКЛ) |
| T8401 |
4P ВКЛ - ВКЛ |
| T8403 |
4P ВКЛ - (ВКЛ) |
| T8405 |
4P ВКЛ - ВЫКЛ - ВКЛ |
| T8407 |
4P (ВКЛ) - ВЫКЛ - (ВКЛ) |
| T8409 |
4P ВКЛ - ВЫКЛ - (ВКЛ) |
|
| 2 |
3 way
position
switches |
| T812 |
SP3T ВКЛ - ВКЛ - ВКЛ |
| T812A |
SP3T (ВКЛ)-ВКЛ-(ВКЛ) |
| T812B |
SP3T ВКЛ-ВКЛ-(ВКЛ) |
| T845 |
DP3T ВКЛ - ВКЛ - ВКЛ |
| T847 |
DP3T (ВКЛ)-ВКЛ-(ВКЛ) |
| T849 |
DP3T ВКЛ-ВКЛ-(ВКЛ) |
|
| 3 |
Actuator |
| S |
10.41 |
| T |
5.08 |
| X |
13.97 |
| W |
21.34 |
| V |
16.26 |
| Y |
21.34 |
 |
 |
 |
|
 |
 |
 |
Y HANDLE
COLOR NO. |
COLOR |
| 1 |
белый |
| 2 |
черный(std.) |
| 3 |
красный |
|
|
| 4 |
Flatted
toggle |
|
| 4 |
Large15/32
Втулка |
| Z |
11.68 |
| Z1 |
17.45 |
| Z3 |
antirotation (17.45) |
| Z4 |
antirotation (11.68) |
|
| 4 |
Locking
Lever |
| LK |
Round top |
| LK1 |
Flat top |
|
| 5 |
Втулка |
| E |
(STD) |
8.89 |
|
none |
the actuator: Z / Z1 /Z3 / Z4 / LK / LK1 No requirement to choose the Втулка unless the splash proof (L) ZL / Z1L / LKL / LK1L and the non-thd (N) LKN / LK1N |
| M |
(non-thd) |
8.89 |
| K |
(metric) |
8.89 |
| F |
|
7.10 |
| N |
(non-thd) |
7.10 |
| G |
|
7.52 |
| G1 |
(non-thd) |
7.52 |
| H |
|
8.00 |
| H1 |
(non-thd) |
8.00 |
| H2 |
(metric) |
8.00 |
| J |
(long) |
9.60 |
| J1 |
(non-thd) |
9.60 |
| L |
(splash-proof) |
7.47 |
|
| 6 |

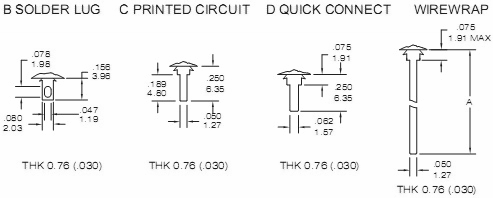

Termination |
| B |
solder lug |
| C |
P.C 1.27width |
| D |
Quick connect |
| D1 |
wire wrap(19.05) |
| D3 |
wire wrap(10.8) |
|
| 7 |
Contact
Material |
| Q |
серебрение |
| R |
золочение |
| G |
золочение поверх серебрения |
| K |
лужение |
|
| 8 |
Epoxy
seal |
| (none) |
none seal |
| E |
epoxy seal |
|
| 9 |
Vertical
support
Bracket |
| (none) |
|
| S20 |
11.68 |
| S25 |
16.00 |
| S35 |
11.68 |
| S40 |
16.00 |
| V20 |
snap-in 11.68 |
| V25 |
snap-in 16.00 |
| V35 |
snap-in 11.68 |
| V40 |
snap-in 16.00 |
|
| 10 |
Actuator Cap/
Rubber
hood
Sealing |
| (none) |
|
| Rubber
hood |
| E1 |
for E Втулка |
| E2 |
for Z/Z1 Втулка |
| E3 |
for Z/Z1 Втулка |
| E6 |
for E Втулка |
| K1 |
for K Втулка |
| Actuator Cap |
| T1 |
10.58
(for actuator S) |
| T2 |
7.56
(for actuator T) |
|
| 11 |
Cap color |
| 0 |
прозрачный |
| 1 |
белый |
| 2 |
черный |
| 3 |
красный |
| 4 |
желтый |
| 5 |
синий |
| 6 |
зеленый |
| 7 |
оранжевый |
|
| 12 |
RoHS code |
H = RoHS Compliant |
