Высокочастотные коаксиальные разъемы

Серия BNC (75 Ом)

Электрические характеристики:
Рабочая температура: -65...+165°С (PE кабель -40...+85°С)
Вибрация: MIL-STD-202, Method 213
Импеданс: 50 Ом
Частота при постоянном токе: 11 ГГц
Максимальное рабочее напряжение: 500 В
Среднеквадратическое напряжение пробоя: 1500 В
Сопротивление центрального контакта: < 1,5 мОм
Сопротивление внешнего контакта: < 1 мОм
Сопротивление изоляции: > 5000 МОм
КСВН для прямого разъема: < 1,22
КСВН для углового разъема: < 1,30
Срок службы: > 500 циклов



Материалы и покрытия:
Экран: латунь, никелирование
Упругий контакт: бериллий, золочение
Изолятор: политетрафторэтилен
Обжим: медный сплав, никелирование
Кольцевое уплотнение: силастик
Контактный штырь: латунь, золочение или посеребрение
Гнездо: бериллий, золочение или посеребрение

Применимый стандарт:
MIL-C-39012
CECC 22200
IEC 60169-17

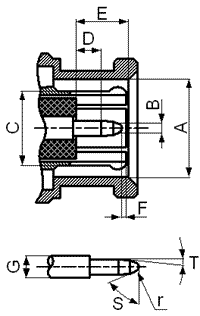

Вилка
Код Min, мм Max, мм
A 9,78 9,91
B - 0,64
C - 8,18
D 1,98 -
E 5,28 5,79
F 0,76 -
G 1,32 1,37
S 55° 65°
T




Серия BNC (75 Ом), Высокочастотные коаксиальные разъемы
Розетка
Код Min, мм Max, мм
A 10,97 11,07
B 9,60 9,70
C 8,31 8,46
D 8,10 8,15
F 5,18 5,28
G 8,31 8,51
H 1,91 2,06
I 4,72 5,23
L 4,95 -
M 2,06 2,21
N 8,79 9,04
R 0,38 0,76
S 10,52 -

Серия BNC (75 Ом), Высокочастотные коаксиальные разъемы



Разъемы для гибкого кабеля (75 Ом)

Код товара Рисунок Марка Чертеж

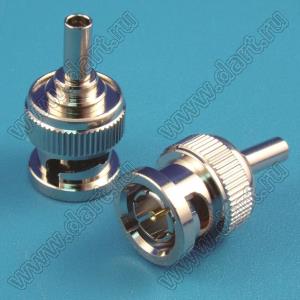

39119 Разъемы для гибкого кабеля, Серия BNC (75 Ом), Высокочастотные коаксиальные разъемы JC3.650.024
BNC-C-75J1.5
SFF-75-1.5-1
RG-179B/U
RG-187A/U
Разъемы для гибкого кабеля, Серия BNC (75 Ом), Высокочастотные коаксиальные разъемы
50457 Разъемы для гибкого кабеля, Серия BNC (75 Ом), Высокочастотные коаксиальные разъемы JC3.650.025
BNC-C-75J2-1
SYV-75-2-1
Разъемы для гибкого кабеля, Серия BNC (75 Ом), Высокочастотные коаксиальные разъемы

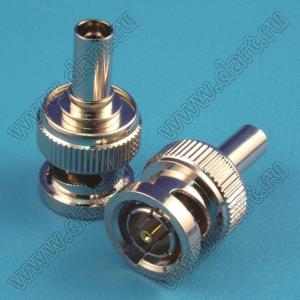

39120 Разъемы для гибкого кабеля, Серия BNC (75 Ом), Высокочастотные коаксиальные разъемы JC3.650.280
BNC-C-75J2-2
SYV-75-2-2
Разъемы для гибкого кабеля, Серия BNC (75 Ом), Высокочастотные коаксиальные разъемы
50454
50456
Разъемы для гибкого кабеля, Серия BNC (75 Ом), Высокочастотные коаксиальные разъемы JC3.650.015/018
BNC-C-75J3/75J5/75J7
SYV-75-3
SYV-75-5-1
SYV-75-7
Разъемы для гибкого кабеля, Серия BNC (75 Ом), Высокочастотные коаксиальные разъемы

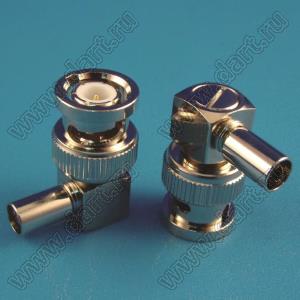

50487 Разъемы для гибкого кабеля, Серия BNC (75 Ом), Высокочастотные коаксиальные разъемы JC3.650.289
BNC-C-75JW5
SYV-75-5-1
Разъемы для гибкого кабеля, Серия BNC (75 Ом), Высокочастотные коаксиальные разъемы

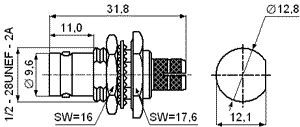

151727 Разъемы для гибкого кабеля, Серия BNC (75 Ом), Высокочастотные коаксиальные разъемы JC3.660.386
BNC-C-75KY3
SYV-75-3
Разъемы для гибкого кабеля, Серия BNC (75 Ом), Высокочастотные коаксиальные разъемы

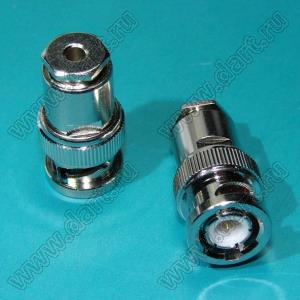

50489 Разъемы для гибкого кабеля, Серия BNC (75 Ом), Высокочастотные коаксиальные разъемы JC3.650.295
BNC-75J1.5
SYV-75-3
SYV-75-4
SYV-75-5-1
Разъемы для гибкого кабеля, Серия BNC (75 Ом), Высокочастотные коаксиальные разъемы

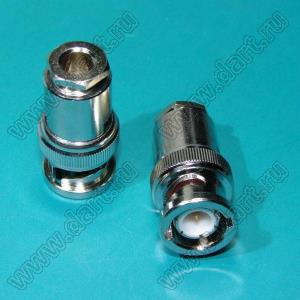

39129 Разъемы для гибкого кабеля, Серия BNC (75 Ом), Высокочастотные коаксиальные разъемы JC3.650.297
BNC-75J3
SYV-75-3
SYV-75-4
SYV-75-5-1
Разъемы для гибкого кабеля, Серия BNC (75 Ом), Высокочастотные коаксиальные разъемы

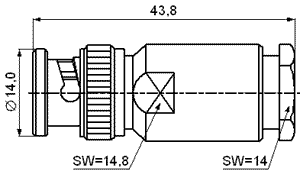

50490 Разъемы для гибкого кабеля, Серия BNC (75 Ом), Высокочастотные коаксиальные разъемы JC3.650.276
BNC-75J7
SYV-75-7
Разъемы для гибкого кабеля, Серия BNC (75 Ом), Высокочастотные коаксиальные разъемы

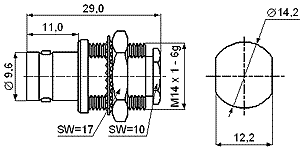

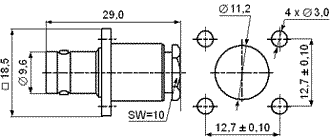

50543 Разъемы для гибкого кабеля, Серия BNC (75 Ом), Высокочастотные коаксиальные разъемы JC3.660.408/410
BNC-75KF3/4/5
SYV-75-3
SYV-75-4
SYV-75-5-1
Разъемы для гибкого кабеля, Серия BNC (75 Ом), Высокочастотные коаксиальные разъемы
50540
50542
Разъемы для гибкого кабеля, Серия BNC (75 Ом), Высокочастотные коаксиальные разъемы JC3.660.405/407
BNC-75KY3/4/5
SYV-75-3
SYV-75-4
SYV-75-5
