Высокочастотные коаксиальные разъемы

Серия SSMB

Электрические характеристики:
Рабочая температура: -55...+155°С
Импеданс: 50 Ом
Частота при постоянном токе: 3 ГГц
Максимальное рабочее напряжение: 250 В
Среднеквадратическое напряжение пробоя: 500 В
Сопротивление центрального контакта: < 5 мОм
Сопротивление внешнего контакта: < 2,5 мОм
Сопротивление изоляции: > 1000 МОм
КСВН для прямого разъема: при пост. токе
                    и частоте 1 ГГц < 1,15;
                    на частотах 1...3 ГГц < 1,25
КСВН для углового разъема: при пост. токе
                    и частоте 1 ГГц < 1,20;
                    на частотах 1...3 ГГц < 1,35
Срок службы: > 500 циклов



Материалы и покрытия:
Экран: латунь, золочение
Упругий контакт: бериллий, золочение
Изолятор: политетрафторэтилен
Обжим: медный сплав, золочение
Кольцевое уплотнение: силастик
Контактный штырь: оловянная латунь, золочение
Гнездо: бериллий, золочение

Применимый стандарт:
MIL-C-39012
CECC 22170
IEC 60169-19

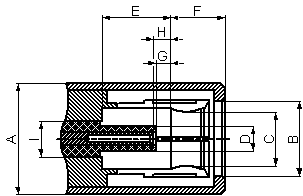

Вилка
Код Min, мм Max, мм
A - -
B 2,11 ном
C 1,37 -
D - 0,56
E 0,35 0,38
F - 2,77
G 2,30 -
H - 2,69
I 4,50
K - 2,44
M 0,00 0,13

Серия SSMB, Высокочастотные коаксиальные разъемы
Розетка
Код Min, мм Max, мм
A 4,50 -
B 2,74 -
C - -
D - 1,35
E 2,74 -
F - 2,26
G 0,53 -
H 0,53 0,89
I 2,11 ном



Серия SSMB, Высокочастотные коаксиальные разъемы



Разъемы для гибкого кабеля

Код товара Рисунок Марка Чертеж
50430 Разъемы для гибкого кабеля, Серия SSMB, Высокочастотные коаксиальные разъемы JC3.650.715

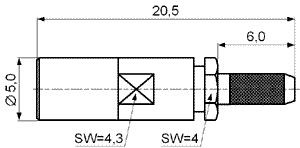

SSMB-C-TK1.5
SFF-50-1.5-1
Разъемы для гибкого кабеля, Серия SSMB, Высокочастотные коаксиальные разъемы
50431 Разъемы для гибкого кабеля, Серия SSMB, Высокочастотные коаксиальные разъемы JC3.650.716
SSMB-C-TKW1.5
SFF-50-1.5-1
Разъемы для гибкого кабеля, Серия SSMB, Высокочастотные коаксиальные разъемы
151709 Разъемы для гибкого кабеля, Серия SSMB, Высокочастотные коаксиальные разъемы JC3.660.715
SSMB-C-ZJ1.5
SFF-50-1.5-1
Разъемы для гибкого кабеля, Серия SSMB, Высокочастотные коаксиальные разъемы
50445 Разъемы для гибкого кабеля, Серия SSMB, Высокочастотные коаксиальные разъемы JC3.660.716
SSMB-C-ZJ1.5-1
SFF-50-1.5-1
Разъемы для гибкого кабеля, Серия SSMB, Высокочастотные коаксиальные разъемы
151710 Разъемы для гибкого кабеля, Серия SSMB, Высокочастотные коаксиальные разъемы JC3.660.718

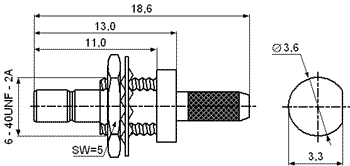

SSMB-ZJY1.5
SFF-50-1.5-1
Разъемы для гибкого кабеля, Серия SSMB, Высокочастотные коаксиальные разъемы
50446 Разъемы для гибкого кабеля, Серия SSMB, Высокочастотные коаксиальные разъемы JC3.660.717
SSMB-C-ZJW1.5
SFF-50-1.5-1
Разъемы для гибкого кабеля, Серия SSMB, Высокочастотные коаксиальные разъемы



Разъемы для печатных плат

Код товара Рисунок Марка Чертеж

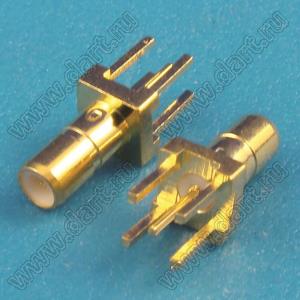

38458 Разъемы для печатных плат, Серия SSMB, Высокочастотные коаксиальные разъемы JC3.660.719

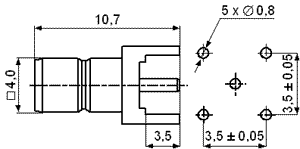

SSMB-50ZJE
Разъемы для печатных плат, Серия SSMB, Высокочастотные коаксиальные разъемы

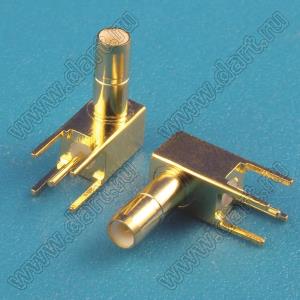

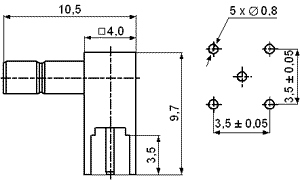

38469 Разъемы для печатных плат, Серия SSMB, Высокочастотные коаксиальные разъемы JC3.660.720
SSMB-50ZJWE
Разъемы для печатных плат, Серия SSMB, Высокочастотные коаксиальные разъемы



Разъемы для монтажа на панель

Код товара Рисунок Марка Чертеж
151711 Разъемы для монтажа на панель, Серия SSMB, Высокочастотные коаксиальные разъемы JC3.660.721

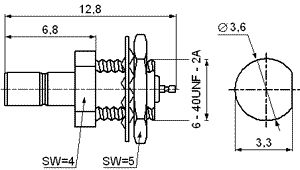

SSMB-50ZJY
Разъемы для монтажа на панель, Серия SSMB, Высокочастотные коаксиальные разъемы
151712 Разъемы для монтажа на панель, Серия SSMB, Высокочастотные коаксиальные разъемы JC3.660.722

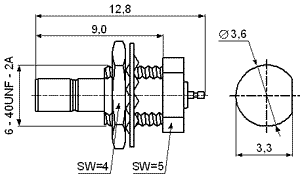

SSMB-50ZJY-1
Разъемы для монтажа на панель, Серия SSMB, Высокочастотные коаксиальные разъемы
