Разъемы (соединители) >> Разъемы кабель-плата

Pico-Clasp™ серия

Шаг 1.00 мм


Электрические характеристики:
Номинальный ток: 1,0 A (AC, DC)
Номинальное напряжение: 50 VAC / VDC
Рабочая температура: -25...+85°C
Сопротивление контактов: <30 мОм
Сопротивление изоляции: >100 МОм
Диэлектрическая стойкость: 500 VAC в течение 1 мин.

Материал:
контакты: фосфористая бронза золоченая
корпус: полиамид (PA) UL94V-0 (PA) UL94V-0 натуральный

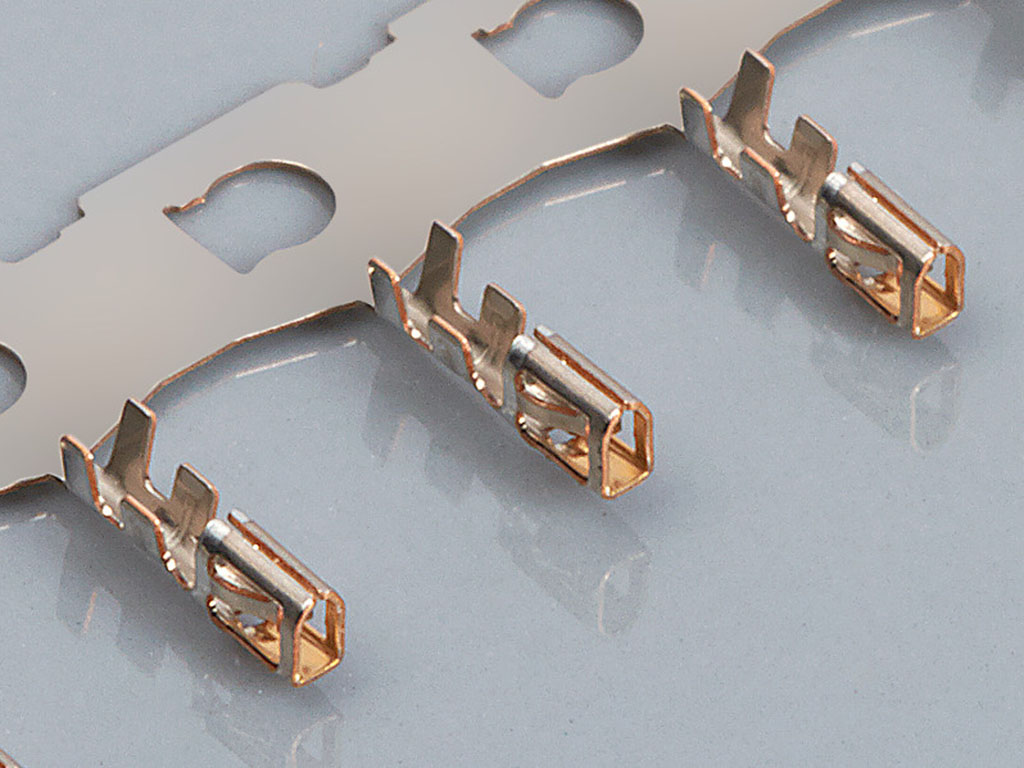

Терминалы (контакты), фосфористая бронза
Код
товара		 Марка ПроводаУпаковка Покрытие
контактов		 Чертеж
мм2 AWG# Диаметр
изоляции
O.D.,мм
208315 MOLEX Pico-Clasp™ 5011937000 0,09-0,06 28-32 0,80 max. 25000 золочение
0.1 мкм
208316 MOLEX Pico-Clasp™ 5011938000 0,09-0,06 28-32 0,80 max. золочение
0.38 мкм
208317 MOLEX Pico-Clasp™ 5011939000 0,09-0,06 28-32 0,80 max. золочение
0.76 мкм
208318 MOLEX Pico-Clasp™ 5013340000 0,09-0,06 28-32 0,80 max. лужение
Корпус однорядной розетки на кабель, нейлон, цвет натуральный
Код
товара		 Марка Кол-во
контактов		 Размеры, ммУпаковка Чертеж
A B C
208319 MOLEX Pico-Clasp™ 5013300200 2 3.70 1.00 2.40 1000
208320 MOLEX Pico-Clasp™ 5013300300 3 4.70 2.00 3.40

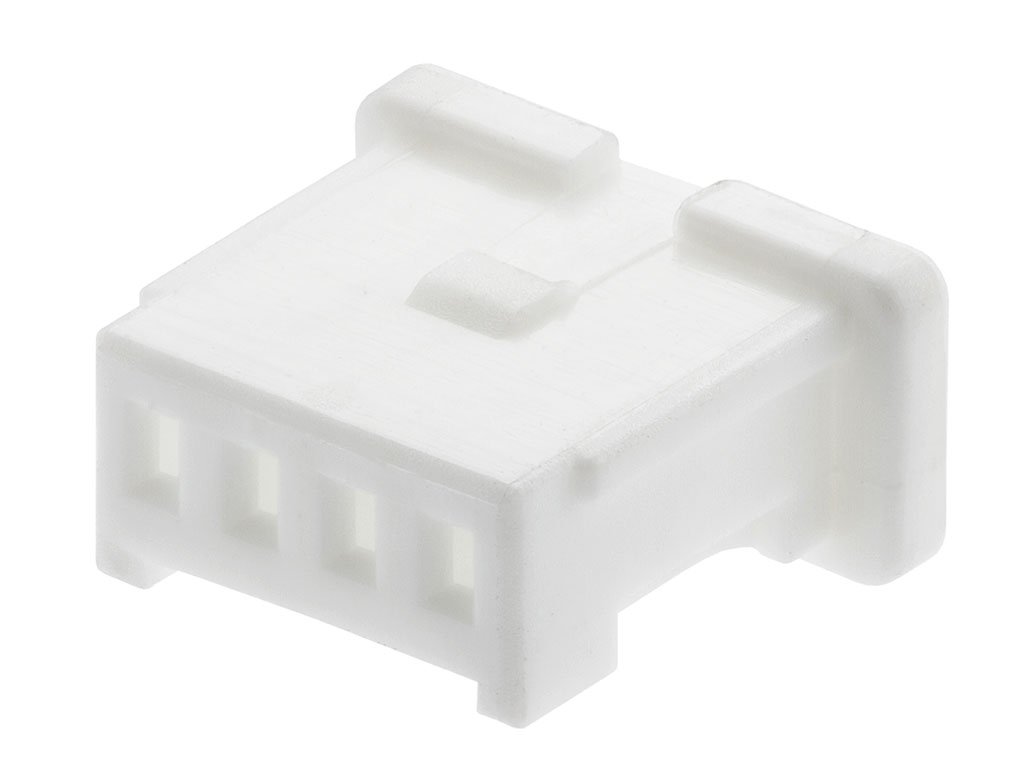

208321 MOLEX Pico-Clasp™ 5013300400 4 5.70 3.00 4.40
208322 MOLEX Pico-Clasp™ 5013300500 5 6.70 4.00 5.40
208323 MOLEX Pico-Clasp™ 5013300600 6 7.70 5.00 6.40
208324 MOLEX Pico-Clasp™ 5013300700 7 8.70 6.00 7.40
208325 MOLEX Pico-Clasp™ 5013300800 8 9.70 7.00 8.40
208326 MOLEX Pico-Clasp™ 5013300900 9 10.70 8.00 9.40
208327 MOLEX Pico-Clasp™ 5013301000 10 11.70 9.00 10.40
208328 MOLEX Pico-Clasp™ 5013301100 11 12.70 10.00 11.40
208329 MOLEX Pico-Clasp™ 5013301200 12 13.70 11.00 12.40
208330 MOLEX Pico-Clasp™ 5013301300 13 14.70 12.00 13.40
208331 MOLEX Pico-Clasp™ 5013301400 14 15.70 13.00 14.40
208332 MOLEX Pico-Clasp™ 5013301500 15 16.70 14.00 15.40
Вилка SMD однорядная вертикальная на плату, фосфористая бронза/нейлон, цвет натуральный
Код
товара		 Марка Кол-во
контактов		 Размеры, ммУпаковка Чертеж
A B
208336 MOLEX Pico-Clasp™ 2035560207 2 4.00 1.00 1100
208337 MOLEX Pico-Clasp™ 2035560307 3 5.00 2.00
208338 MOLEX Pico-Clasp™ 2035560407 4 6.00 3.00
208339 MOLEX Pico-Clasp™ 2035560507 5 7.00 4.00
208340 MOLEX Pico-Clasp™ 2035560607 6 4.00 1.00
208341 MOLEX Pico-Clasp™ 2035560707 7 5.00 2.00
208342 MOLEX Pico-Clasp™ 2035560807 8 6.00 3.00
208343 MOLEX Pico-Clasp™ 2035560907 9 7.00 4.00
208344 MOLEX Pico-Clasp™ 2035561007 10 4.00 1.00
208345 MOLEX Pico-Clasp™ 2035561107 11 5.00 2.00
208346 MOLEX Pico-Clasp™ 2035561207 12 6.00 3.00
208347 MOLEX Pico-Clasp™ 2035561307 13 7.00 4.00
208348 MOLEX Pico-Clasp™ 2035561407 14 4.00 1.00
208349 MOLEX Pico-Clasp™ 2035561507 15 5.00 2.00
Вилка SMD однорядная вертикальная на плату, фосфористая бронза/нейлон, цвет натуральный
Код
товара		 Марка Кол-во
контактов		 Размеры, ммУпаковка Чертеж
A B
208350 MOLEX Pico-Clasp™ 2035570207 2 4.00 1.00 1100
208351 MOLEX Pico-Clasp™ 2035570307 3 5.00 2.00
208352 MOLEX Pico-Clasp™ 2035570407 4 6.00 3.00
208353 MOLEX Pico-Clasp™ 2035570507 5 7.00 4.00
208354 MOLEX Pico-Clasp™ 2035570607 6 4.00 1.00
208355 MOLEX Pico-Clasp™ 2035570707 7 5.00 2.00
208356 MOLEX Pico-Clasp™ 2035570807 8 6.00 3.00
208357 MOLEX Pico-Clasp™ 2035570907 9 7.00 4.00
208358 MOLEX Pico-Clasp™ 2035571007 10 4.00 1.00
208359 MOLEX Pico-Clasp™ 2035571107 11 5.00 2.00
208360 MOLEX Pico-Clasp™ 2035571207 12 6.00 3.00
208361 MOLEX Pico-Clasp™ 2035571307 13 7.00 4.00
208362 MOLEX Pico-Clasp™ 2035571407 14 4.00 1.00
208363 MOLEX Pico-Clasp™ 2035571507 15 5.00 2.00
Вилка SMD однорядная вертикальная на плату, фосфористая бронза/нейлон, цвет натуральный
Код
товара		 Марка Кол-во
контактов		 Размеры, ммУпаковка Чертеж
A B

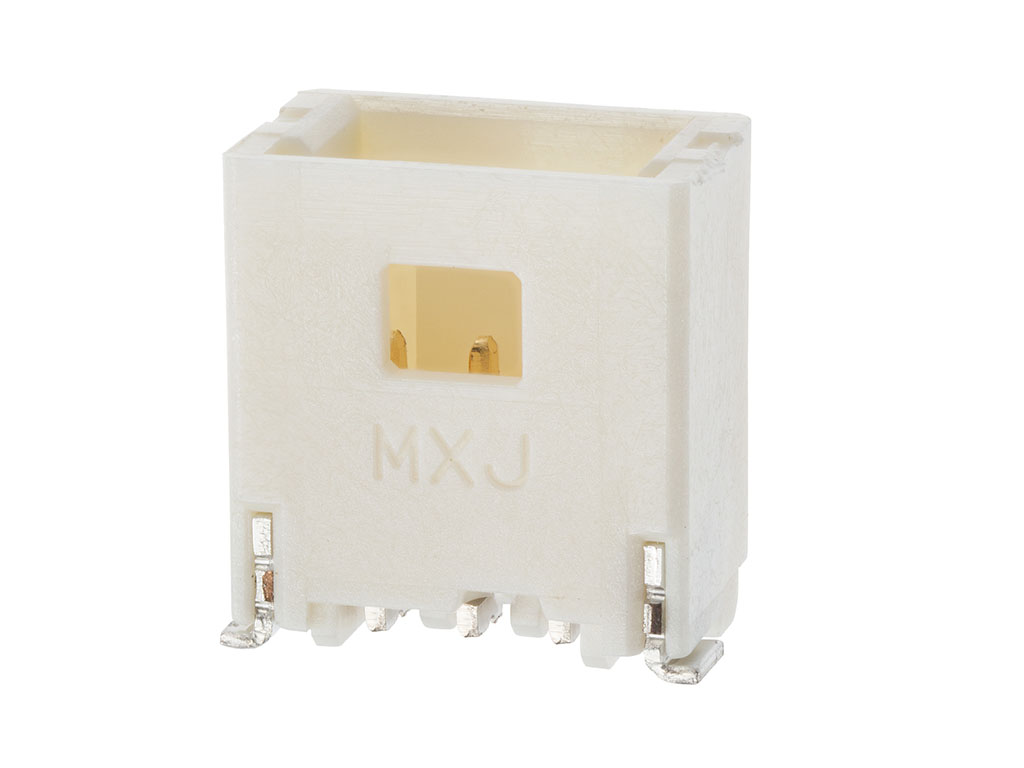

208364 MOLEX Pico-Clasp™ 5044490207 2 4.00 1.00 1100
208365 MOLEX Pico-Clasp™ 5044490307 3 5.00 2.00
208366 MOLEX Pico-Clasp™ 5044490407 4 6.00 3.00
208367 MOLEX Pico-Clasp™ 5044490507 5 7.00 4.00
208368 MOLEX Pico-Clasp™ 5044490607 6 4.00 1.00
208369 MOLEX Pico-Clasp™ 5044490707 7 5.00 2.00
208370 MOLEX Pico-Clasp™ 5044490807 8 6.00 3.00
208371 MOLEX Pico-Clasp™ 5044490907 9 7.00 4.00
208372 MOLEX Pico-Clasp™ 5044491007 10 4.00 1.00
208373 MOLEX Pico-Clasp™ 5044491107 11 5.00 2.00
208374 MOLEX Pico-Clasp™ 5044491207 12 6.00 3.00
208375 MOLEX Pico-Clasp™ 5044491307 13 7.00 4.00
208376 MOLEX Pico-Clasp™ 5044491407 14 4.00 1.00
208377 MOLEX Pico-Clasp™ 5044491507 15 5.00 2.00
Вилка SMD однорядная вертикальная на плату, фосфористая бронза/нейлон, цвет натуральный
Код
товара		 Марка Кол-во
контактов		 Размеры, ммУпаковка Чертеж
A B
208378 MOLEX Pico-Clasp™ 5013310207 2 4.00 1.00 1100
208379 MOLEX Pico-Clasp™ 5013310307 3 5.00 2.00
208380 MOLEX Pico-Clasp™ 5013310407 4 6.00 3.00
208381 MOLEX Pico-Clasp™ 5013310507 5 7.00 4.00
208382 MOLEX Pico-Clasp™ 5013310607 6 4.00 1.00
208383 MOLEX Pico-Clasp™ 5013310707 7 5.00 2.00
208384 MOLEX Pico-Clasp™ 5013310807 8 6.00 3.00
208385 MOLEX Pico-Clasp™ 5013310907 9 7.00 4.00
208386 MOLEX Pico-Clasp™ 5013311007 10 4.00 1.00
208387 MOLEX Pico-Clasp™ 5013311107 11 5.00 2.00
208388 MOLEX Pico-Clasp™ 5013311207 12 6.00 3.00
208389 MOLEX Pico-Clasp™ 5013311307 13 7.00 4.00
208390 MOLEX Pico-Clasp™ 5013311407 14 4.00 1.00
208391 MOLEX Pico-Clasp™ 5013311507 15 5.00 2.00
Вилка SMD однорядная горизонтальная на плату, фосфористая бронза/нейлон, цвет натуральный
Код
товара		 Марка Кол-во
контактов		 Размеры, ммУпаковка Чертеж
A B C

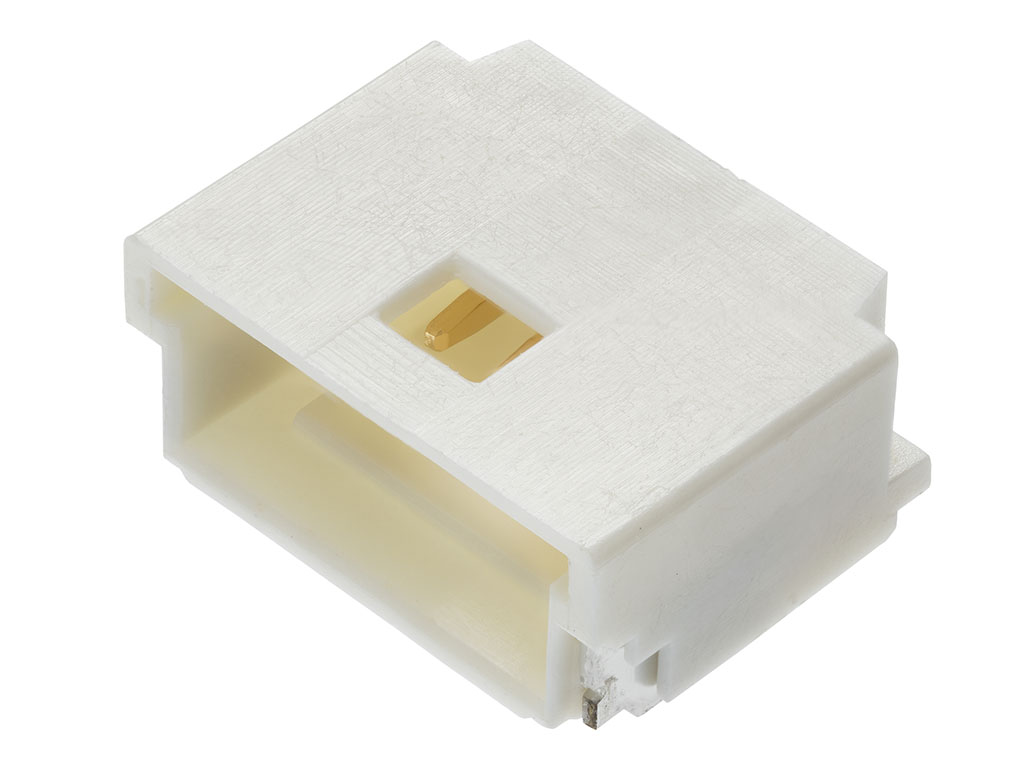

208401 MOLEX Pico-Clasp™ 2023960207 2 4.00 1.00 3.20 1700
208402 MOLEX Pico-Clasp™ 2023960307 3 5.00 2.00 4.20
208403 MOLEX Pico-Clasp™ 2023960407 4 6.00 3.00 5.20
208404 MOLEX Pico-Clasp™ 2023960507 5 7.00 4.00 6.20
208405 MOLEX Pico-Clasp™ 2023960607 6 4.00 1.00 3.20 1300
208406 MOLEX Pico-Clasp™ 2023960707 7 5.00 2.00 4.20
208407 MOLEX Pico-Clasp™ 2023960807 8 6.00 3.00 5.20
208408 MOLEX Pico-Clasp™ 2023960907 9 7.00 4.00 6.20
208409 MOLEX Pico-Clasp™ 2023961007 10 4.00 1.00 3.20
208410 MOLEX Pico-Clasp™ 2023961107 11 5.00 2.00 4.20
208411 MOLEX Pico-Clasp™ 2023961207 12 6.00 3.00 5.20
208412 MOLEX Pico-Clasp™ 2023961307 13 7.00 4.00 6.20
208413 MOLEX Pico-Clasp™ 2023961407 14 4.00 1.00 3.20
208414 MOLEX Pico-Clasp™ 2023961507 15 5.00 2.00 4.20
Вилка SMD однорядная горизонтальная на плату, фосфористая бронза/нейлон, цвет натуральный
Код
товара		 Марка Кол-во
контактов		 Размеры, ммУпаковка Чертеж
A B C
208415 MOLEX Pico-Clasp™ 2035580207 2 4.00 1.00 3.20 1700
208416 MOLEX Pico-Clasp™ 2035580307 3 5.00 2.00 4.20
208417 MOLEX Pico-Clasp™ 2035580407 4 6.00 3.00 5.20
208418 MOLEX Pico-Clasp™ 2035580507 5 7.00 4.00 6.20
208419 MOLEX Pico-Clasp™ 2035580607 6 8.00 5.00 3.70 1300
208420 MOLEX Pico-Clasp™ 2035580707 7 9.00 6.00 4.70
208421 MOLEX Pico-Clasp™ 2035580807 8 10.00 7.00 5.70
208422 MOLEX Pico-Clasp™ 2035580907 9 11.00 8.00 6.70
208423 MOLEX Pico-Clasp™ 2035581007 10 12.00 9.00 7.70
208424 MOLEX Pico-Clasp™ 2035581107 11 13.00 10.00 8.70
208425 MOLEX Pico-Clasp™ 2035581207 12 14.00 11.00 9.70
208426 MOLEX Pico-Clasp™ 2035581307 13 15.00 12.00 10.70
208427 MOLEX Pico-Clasp™ 2035581407 14 16.00 13.00 11.70
208428 MOLEX Pico-Clasp™ 2035581507 15 17.00 14.00 12.70
Вилка SMD однорядная горизонтальная на плату, фосфористая бронза/нейлон, цвет натуральный
Код
товара		 Марка Кол-во
контактов		 Размеры, ммУпаковка Чертеж
A B C
208429 MOLEX Pico-Clasp™ 2035590207 2 4.00 1.00 3.20 1700
208430 MOLEX Pico-Clasp™ 2035590307 3 5.00 2.00 4.20
208431 MOLEX Pico-Clasp™ 2035590407 4 6.00 3.00 5.20
208432 MOLEX Pico-Clasp™ 2035590507 5 7.00 4.00 6.20
208433 MOLEX Pico-Clasp™ 2035590607 6 8.00 5.00 3.70 1300
208434 MOLEX Pico-Clasp™ 2035590707 7 9.00 6.00 4.70
208435 MOLEX Pico-Clasp™ 2035590807 8 10.00 7.00 5.70
208436 MOLEX Pico-Clasp™ 2035590907 9 11.00 8.00 6.70
208437 MOLEX Pico-Clasp™ 2035591007 10 12.00 9.00 7.70
208438 MOLEX Pico-Clasp™ 2035591107 11 13.00 10.00 8.70
208439 MOLEX Pico-Clasp™ 2035591207 12 14.00 11.00 9.70
208440 MOLEX Pico-Clasp™ 2035591307 13 15.00 12.00 10.70
208441 MOLEX Pico-Clasp™ 2035591407 14 16.00 13.00 11.70
208442 MOLEX Pico-Clasp™ 2035591507 15 17.00 14.00 12.70
Вилка SMD однорядная горизонтальная на плату, фосфористая бронза/нейлон, цвет натуральный
Код
товара		 Марка Кол-во
контактов		 Размеры, ммУпаковка Чертеж
A B C

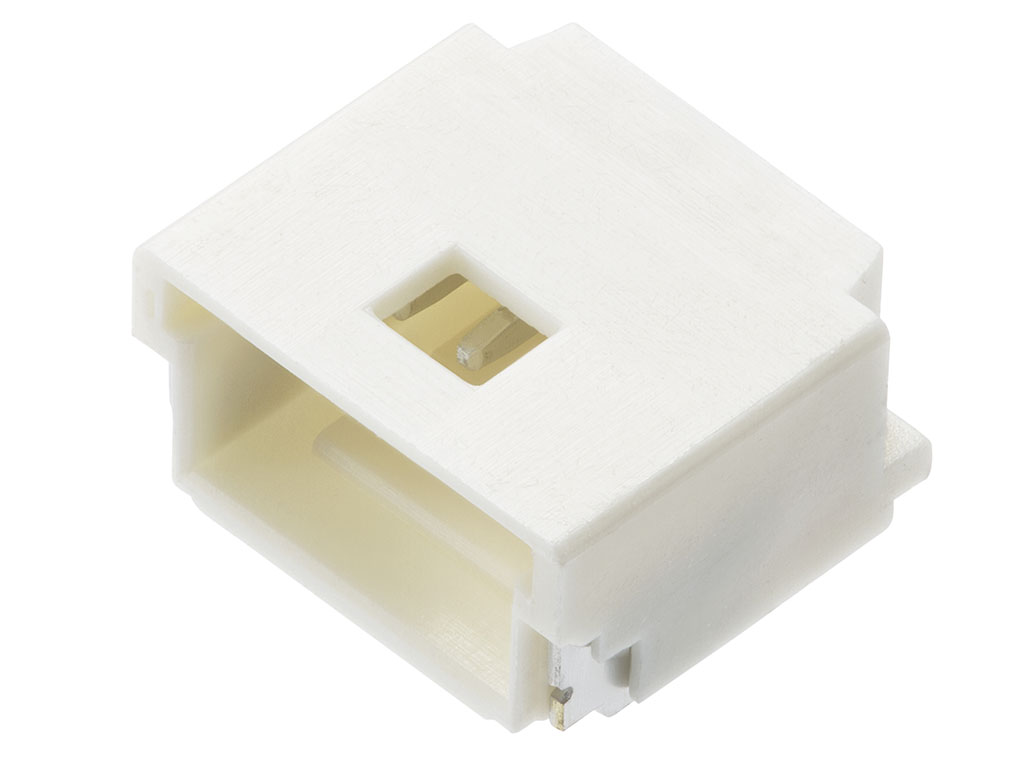

208449 MOLEX Pico-Clasp™ 5015680207 2 4.00 1.00 3.20 1700
208450 MOLEX Pico-Clasp™ 5015680307 3 5.00 2.00 4.20
208451 MOLEX Pico-Clasp™ 5015680407 4 6.00 3.00 5.20
208452 MOLEX Pico-Clasp™ 5015680507 5 7.00 4.00 6.20
208453 MOLEX Pico-Clasp™ 5015680607 6 8.00 5.00 3.70 1300
208454 MOLEX Pico-Clasp™ 5015680707 7 9.00 6.00 4.70
208455 MOLEX Pico-Clasp™ 5015680807 8 10.00 7.00 5.70
208456 MOLEX Pico-Clasp™ 5015680907 9 11.00 8.00 6.70
208457 MOLEX Pico-Clasp™ 5015681007 10 12.00 9.00 7.70
208458 MOLEX Pico-Clasp™ 5015681107 11 13.00 10.00 8.70
208459 MOLEX Pico-Clasp™ 5015681207 12 14.00 11.00 9.70
208460 MOLEX Pico-Clasp™ 5015681307 13 15.00 12.00 10.70
208461 MOLEX Pico-Clasp™ 5015681407 14 16.00 13.00 11.70
208462 MOLEX Pico-Clasp™ 5015681507 15 17.00 14.00 12.70
Корпус однорядной розетки на кабель, нейлон, цвет натуральный
Код
товара		 Марка Кол-во
контактов		 Размеры, ммУпаковка Чертеж
A B C
208333 MOLEX Pico-Clasp™ 5019390300 3 4.70 2.00 2.50 1000
208334 MOLEX Pico-Clasp™ 5019390400 4 5.70 3.00 3.50
208335 MOLEX Pico-Clasp™ 5019390500 5 6.70 4.00 3.50
Вилка SMD однорядная вертикальная на плату, фосфористая бронза/нейлон, цвет натуральный
Код
товара		 Марка Кол-во
контактов		 Размеры, ммУпаковка Чертеж
A B C D
208392 MOLEX Pico-Clasp™ 2035600303 3 5.00 2.00 4.50 4.20 1100
208393 MOLEX Pico-Clasp™ 2035600403 4 6.00 3.00 5.50 5.20
208394 MOLEX Pico-Clasp™ 2035600503 5 7.00 4.00 6.50 5.20
Вилка SMD однорядная вертикальная на плату, фосфористая бронза/нейлон, цвет натуральный
Код
товара		 Марка Кол-во
контактов		 Размеры, ммУпаковка Чертеж
A B C D
208395 MOLEX Pico-Clasp™ 5019400305 3 5.00 2.00 4.50 4.20 1100
208396 MOLEX Pico-Clasp™ 5019400405 4 6.00 3.00 5.50 5.20
208397 MOLEX Pico-Clasp™ 5019400505 5 7.00 4.00 6.50 5.20
Вилка SMD однорядная вертикальная на плату, фосфористая бронза/нейлон, цвет натуральный
Код
товара		 Марка Кол-во
контактов		 Размеры, ммУпаковка Чертеж
A B C D

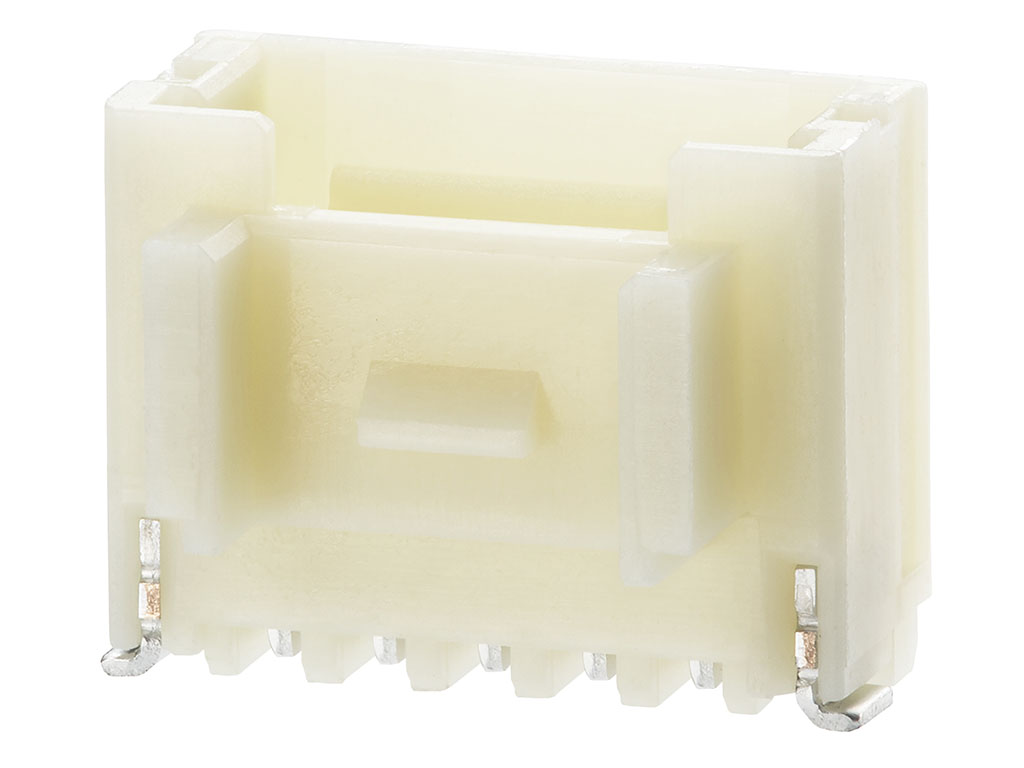

208398 MOLEX Pico-Clasp™ 5019400307 3 5.00 2.00 4.50 4.20 1100
208399 MOLEX Pico-Clasp™ 5019400407 4 6.00 3.00 5.50 5.20
208400 MOLEX Pico-Clasp™ 5019400507 5 7.00 4.00 6.50 5.20
Вилка SMD однорядная горизонтальная на плату, фосфористая бронза/нейлон, цвет натуральный
Код
товара		 Марка Кол-во
контактов		 Размеры, ммУпаковка Чертеж
A B C D
208443 MOLEX Pico-Clasp™ 2035620305 3 6.00 3.00 5.20 3.40 1300
208444 MOLEX Pico-Clasp™ 2035620405 4 7.00 4.00 5.20 3.40
208445 MOLEX Pico-Clasp™ 2035620505 5 5.00 2.00 4.20 2.40
Вилка SMD однорядная горизонтальная на плату, фосфористая бронза/нейлон, цвет натуральный
Код
товара		 Марка Кол-во
контактов		 Размеры, ммУпаковка Чертеж
A B C D
208446 MOLEX Pico-Clasp™ 2035630305 3 6.00 3.00 5.20 3.40 1300
208447 MOLEX Pico-Clasp™ 2035630405 4 7.00 4.00 5.20 3.40
208448 MOLEX Pico-Clasp™ 2035630505 5 5.00 2.00 4.20 2.40
Вилка SMD однорядная горизонтальная на плату, фосфористая бронза/нейлон, цвет натуральный
Код
товара		 Марка Кол-во
контактов		 Размеры, ммУпаковка Чертеж
A B C

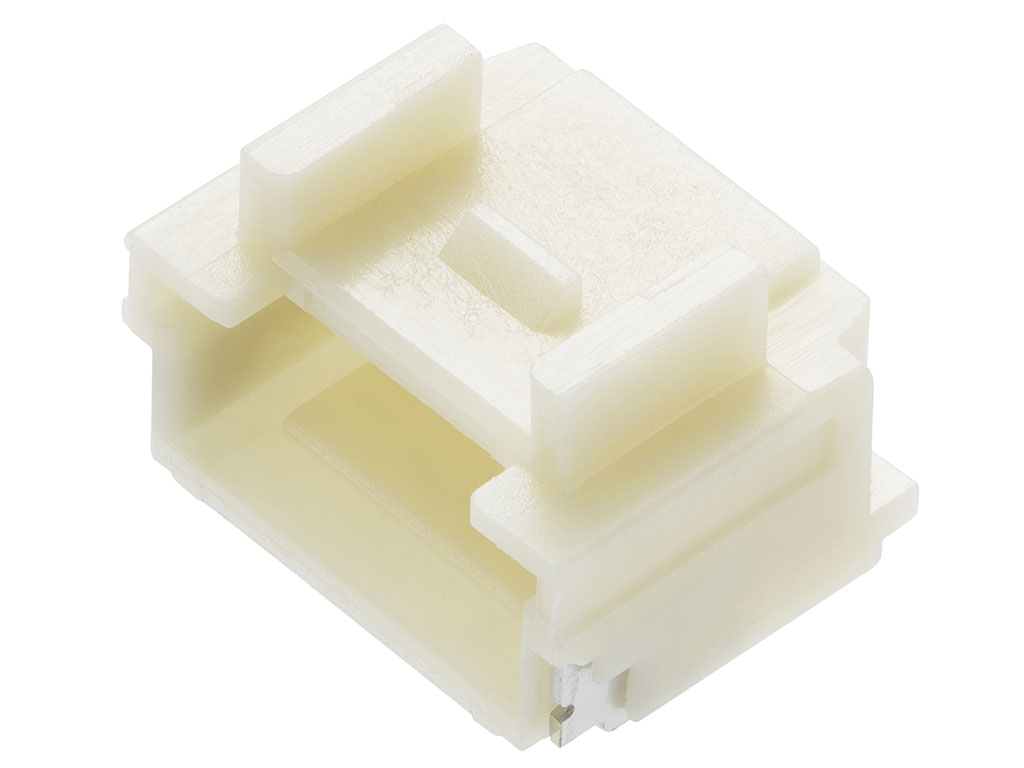

208463 MOLEX Pico-Clasp™ 5019530305 3 5.00 4.20 2.00 1300
208464 MOLEX Pico-Clasp™ 5019530405 4 6.00 5.20 3.00
208465 MOLEX Pico-Clasp™ 5019530505 5 7.00 5.20 4.00
Вилка SMD однорядная горизонтальная на плату, фосфористая бронза/нейлон, цвет натуральный
Код
товара		 Марка Кол-во
контактов		 Размеры, ммУпаковка Чертеж
A B C
208466 MOLEX Pico-Clasp™ 5019530307 3 5.00 4.20 2.00 1300
208467 MOLEX Pico-Clasp™ 5019530407 4 6.00 5.20 3.00
208468 MOLEX Pico-Clasp™ 5019530507 5 7.00 5.20 4.00
Корпус двухрядной розетки на кабель, нейлон, цвет натуральный
Код
товара		 Марка Кол-во
контактов		 Размеры, ммУпаковка Чертеж
A B C

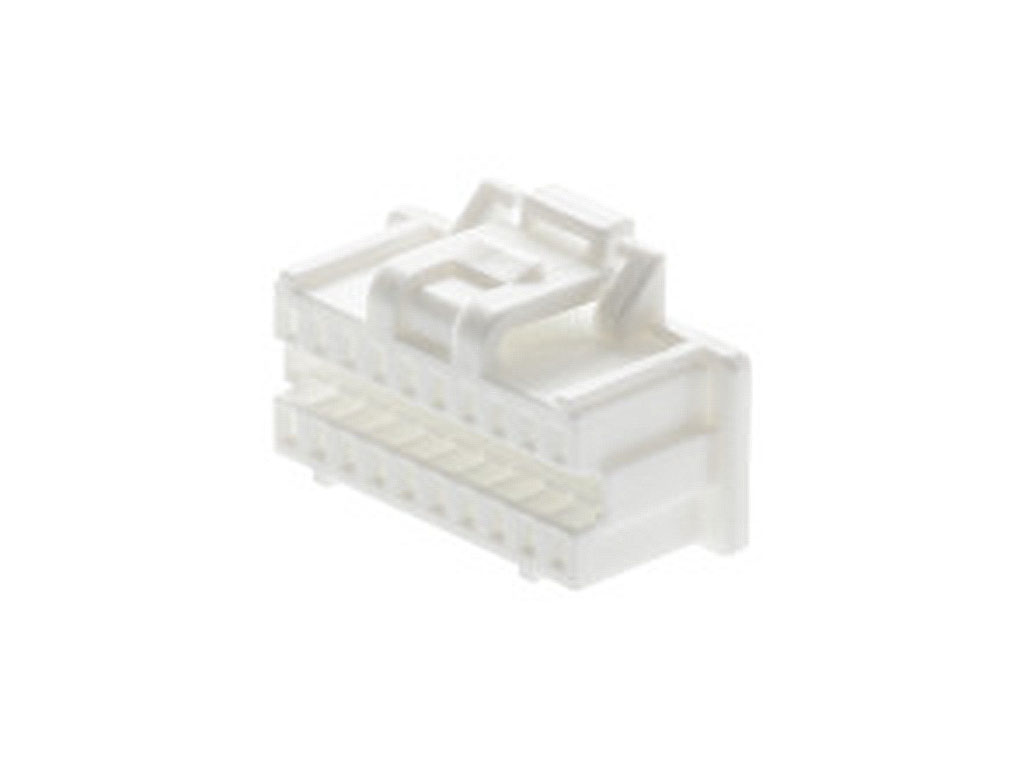

208469 MOLEX Pico-Clasp™ 5011892010 20 11.70 9.00 10.30 500
208470 MOLEX Pico-Clasp™ 5011893010 30 16.70 14.00 15.30
208471 MOLEX Pico-Clasp™ 5011894010 40 21.70 19.00 20.30
208472 MOLEX Pico-Clasp™ 5011895010 50 26.70 24.00 25.30
Вилка SMD с монтажной крышкой двухрядная вертикальная на плату, фосфористая бронза/нейлон, цвет натуральный
Код
товара		 Марка Кол-во
контактов		 Размеры, ммУпаковка Чертеж
A B C
208473 MOLEX Pico-Clasp™ 2035642017 20 12.30 9.00 11.80 1100
208474 MOLEX Pico-Clasp™ 2035643017 30 17.30 14.00 16.80
208475 MOLEX Pico-Clasp™ 2035644017 40 22.30 19.00 21.80
208476 MOLEX Pico-Clasp™ 2035645017 50 27.30 24.00 26.80
Вилка SMD без монтажной крышки двухрядная вертикальная на плату, фосфористая бронза/нейлон, цвет натуральный
Код
товара		 Марка Кол-во
контактов		 Размеры, ммУпаковка Чертеж
A B C
208477 MOLEX Pico-Clasp™ 2035642027 20 12.30- 11.80 1100
208478 MOLEX Pico-Clasp™ 2035643027 30 17.30- 16.80
208479 MOLEX Pico-Clasp™ 2035644027 40 22.30- 21.80
208480 MOLEX Pico-Clasp™ 2035645027 50 27.30- 26.80
Вилка SMD с монтажной крышкой двухрядная вертикальная на плату, фосфористая бронза/нейлон, цвет натуральный
Код
товара		 Марка Кол-во
контактов		 Размеры, ммУпаковка Чертеж
A B C
208481 MOLEX Pico-Clasp™ 2035652017 20 12.30 9.00 11.80 1100
208482 MOLEX Pico-Clasp™ 2035653017 30 17.30 14.00 16.80
208483 MOLEX Pico-Clasp™ 2035654017 40 22.30 19.00 21.80
208484 MOLEX Pico-Clasp™ 2035655017 50 27.30 24.00 26.80
Вилка SMD без монтажной крышки двухрядная вертикальная на плату, фосфористая бронза/нейлон, цвет натуральный
Код
товара		 Марка Кол-во
контактов		 Размеры, ммУпаковка Чертеж
A B C
221971 MOLEX Pico-Clasp™ 2035652027 20 12.30- 11.80 1100
221972 MOLEX Pico-Clasp™ 2035653027 30 17.30- 16.80
221973 MOLEX Pico-Clasp™ 2035654027 40 22.30- 21.80
221974 MOLEX Pico-Clasp™ 2035655027 50 27.30- 26.80
Вилка SMD с монтажной крышкой двухрядная вертикальная на плату, фосфористая бронза/нейлон, цвет натуральный
Код
товара		 Марка Кол-во
контактов		 Размеры, ммУпаковка Чертеж
A B C

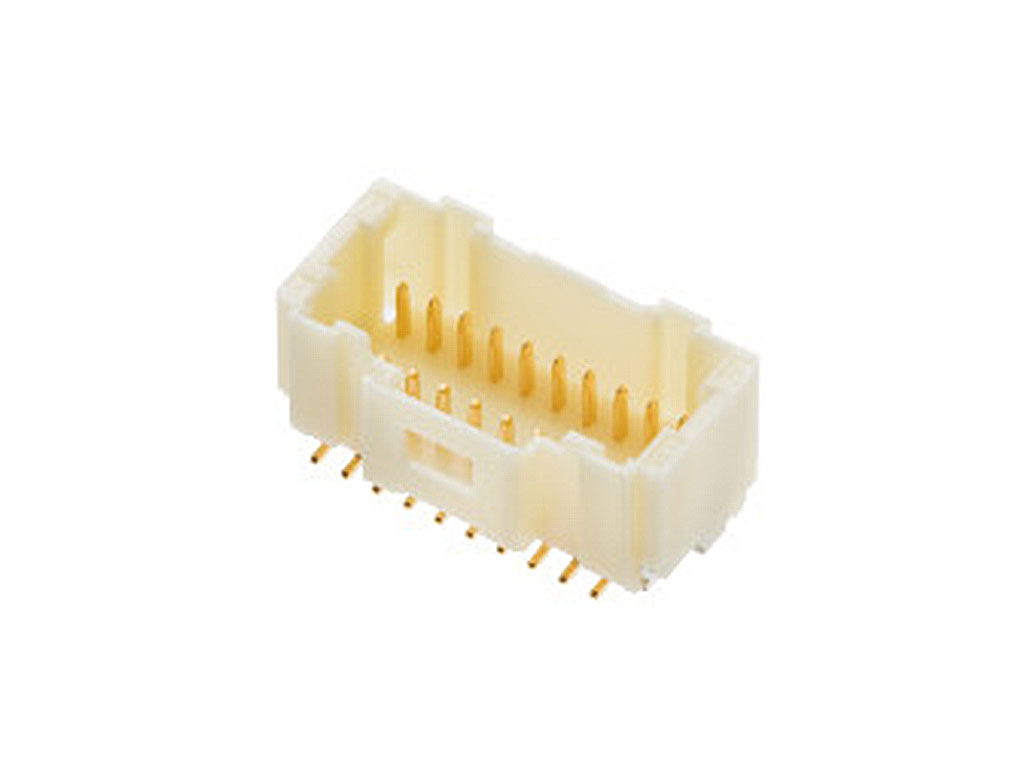

221975 MOLEX Pico-Clasp™ 5011902017 20 12.30 9.00 11.80 1100
221976 MOLEX Pico-Clasp™ 5011903017 30 17.30 14.00 16.80
221977 MOLEX Pico-Clasp™ 5011904017 40 22.30 19.00 21.80
221978 MOLEX Pico-Clasp™ 5011905017 50 27.30 24.00 26.80
Вилка SMD двухрядная горизонтальная на плату, фосфористая бронза/нейлон, цвет натуральный
Код
товара		 Марка Кол-во
контактов		 Размеры, ммУпаковка Чертеж
A B
221979 MOLEX Pico-Clasp™ 2035662007 20 13.00 9.00 800
221980 MOLEX Pico-Clasp™ 2035663007 30 18.00 14.00
221981 MOLEX Pico-Clasp™ 2035664007 40 23.00 19.00
221982 MOLEX Pico-Clasp™ 2035665007 50 28.00 24.00
Вилка SMD двухрядная горизонтальная на плату, фосфористая бронза/нейлон, цвет натуральный
Код
товара		 Марка Кол-во
контактов		 Размеры, ммУпаковка Чертеж
A B
221983 MOLEX Pico-Clasp™ 2035672007 20 13.00 9.00 800
221984 MOLEX Pico-Clasp™ 2035673007 30 18.00 14.00
221985 MOLEX Pico-Clasp™ 2035674007 40 23.00 19.00
221986 MOLEX Pico-Clasp™ 2035675007 50 28.00 24.00
Вилка SMD двухрядная горизонтальная на плату, фосфористая бронза/нейлон, цвет натуральный
Код
товара		 Марка Кол-во
контактов		 Размеры, ммУпаковка Чертеж
A B

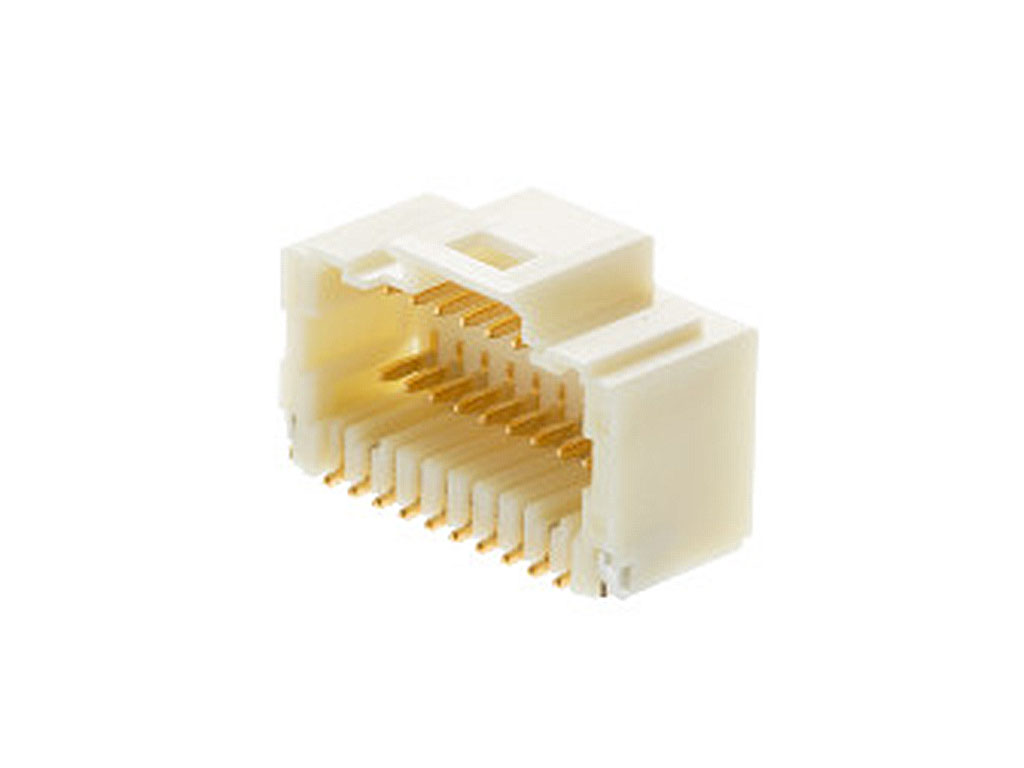

221987 MOLEX Pico-Clasp™ 5015712007 20 13.00 9.00 800
221988 MOLEX Pico-Clasp™ 5015713007 30 18.00 14.00
221989 MOLEX Pico-Clasp™ 5015714007 40 23.00 19.00
221990 MOLEX Pico-Clasp™ 5015715007 50 28.00 24.00



  • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
    Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
  • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
    Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
Поиск электронных компонентов   Лучший отечественный поисковик     ©1990-2024 Компания ДАРТ. Все права защищены.
