Термоконтакты и термостаты

Термостаты открытого типа (термоконтакты)
CK-1 серии

Биметаллические термостаты (термоконтакты) серии CK-1 представляют собой электромеханические устройства, предназначенные для защиты различных устройств от перегрева, например, электрических моторов, для поддержания заданной температуры электронагревателей.
Термостаты серии CK-1 выпускают на рабочее напряжение до 250В и ток 5А или 10А. В качестве принципа работы термостатов серии CK-1 используется свойство биметаллических (латунно-стальных) пластин изгибаться при нагреве под воздействием температуры, поскольку коэффициенты расширения применяемых металлов разные. Изгиб пластин управляет замыканием или размыканием контактов.
Когда после снятия перегрузки биметаллический сплав охлаждается, то контакты возвращаются в исходное состояние. Допустимое отклонение температуры срабатывания составляет ±5%.

Термостаты серии CK-1 по принципу работы похожи на самовосстанавливающиеся термопредохранители и реле, поэтому часто используются и другие названия термостатов: термоконтакт, термопрерыватель, термореле, термовыключатель, термопредохранитель, термодатчик, термоотсекатель, термозащита, защитный термостат.

У нормально замкнутых термостатов серии CK-1 биметаллические пластины находятся в замкнутом состоянии. При нагреве происходит деформация пластин и размыкание цепи.

Ресурс срабатываний термостатов серии CK-1 составляет не менее 50 тысяч циклов при соблюдении требований эксплуатации.

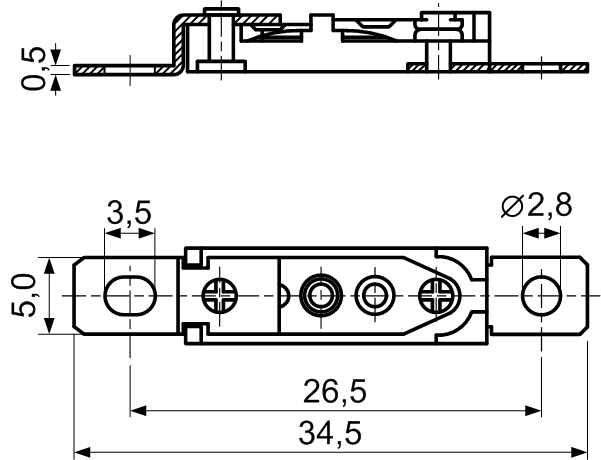

Термоконтакты и термостаты - Серия CK-1

Термоконтакты и термостаты - Серия CK-1

Напряжение (AC): 250V
Ток: 5/10 A

CK-1 - 115 - 5
1   2   3

1) Серия:
     CK-1
2) Температура срабатывания, град. С:
     XX
3) Ток:
     5: 5A
     10: 10A

Ток 5 А:

Код товара Марка Номинальная
температура
срабатывания
(Toff), °С
Температура
сброса
(Ton), °C
159588 CK-1-60-5 60±5 35±15
159589 CK-1-65-5 65±5 40±15
159590 CK-1-70-5 70±5 45±15
159591 CK-1-75-5 75±5 50±15
159592 CK-1-80-5 80±5 55±15
159593 CK-1-85-5 85±5 60±15
159594 CK-1-90-5 90±5 65±15
159595 CK-1-95-5 95±5 70±15
159596 CK-1-100-5 100±5 70±15
159597 CK-1-105-5 105±5 70±15
159598 CK-1-110-5 110±5 70±15
159599 CK-1-115-5 115±5 75±20
159600 CK-1-120-5 120±5 80±20
159601 CK-1-125-5 125±5 85±20
159602 CK-1-130-5 130±5 90±20
159603 CK-1-135-5 135±5 90±25
159604 CK-1-140-5 140±5 90±25
159605 CK-1-145-5 145±5 90±25
159606 CK-1-150-5 150±5 95±25

Ток 10 А:

Код товара Марка Номинальная
температура
срабатывания
(Toff), °С
Температура
сброса
(Ton), °C
85882 CK-1-60-10 60±5 35±15
72114 CK-1-65-10 65±5 40±15
66493 CK-1-70-10 70±5 45±15
66504 CK-1-75-10 75±5 50±15
66516 CK-1-80-10 80±5 55±15
66742 CK-1-85-10 85±5 60±15
66743 CK-1-90-10 90±5 65±15
66744 CK-1-95-10 95±5 70±15
66745 CK-1-100-10 100±5 70±15
66746 CK-1-105-10 105±5 70±15
66747 CK-1-110-10 110±5 70±15
66748 CK-1-115-10 115±5 75±20
66749 CK-1-120-10 120±5 80±20
66750 CK-1-125-10 125±5 85±20
66751 CK-1-130-10 130±5 90±20
66752 CK-1-135-10 135±5 90±25
66753 CK-1-140-10 140±5 90±25
66754 CK-1-145-10 145±5 90±25
66755 CK-1-150-10 150±5 95±25



  • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
    Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
  • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
    Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
