Термопредохранители, термоконтакты и термостаты >> Термостаты KSD301 (KSD302) серии

Термостаты KSD301(KSD302) серии:

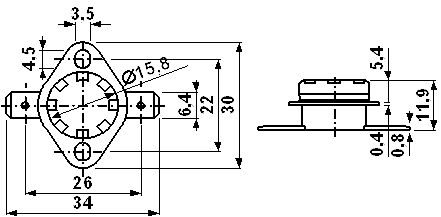

тип FBHL - неподвижный фланец, горизонтальные выводы

Термоконтакты и термостаты - Серия KSD301 FBHL         Термопредохранители, термоконтакты и термостаты - Термостаты KSD301 (KSD302) серии: FBHL горизонтальные выводы, неподвижный фланец

Система обозначений

KSD301 - 85 - FB HL - C - М close - 15A
1   2   3 4   5   6 7   8

1) Серия:
     KSD301
2) Температура срабатывания (кратно 5), град. С:
     40...180
3) Фланец:
     B: без фланца
     FB: неподвижный
     LB: подвижный
4) Выводы:
     HL: горизонтальные
     VL: вертикальные
5) Корпус:
     [ ] пусто или P: пластик
     C: керамика
6) Ширина выводов:
     М: 6,3 мм
     N: 4,8 мм
7) Тик контактов:
     B (close): нормально замкнутые
     K (open): нормально разомкнутые
     M (RESET): ручной сброс
8) Допустимый ток контактов:
     [ ] пусто: 10А
     15A: 15А


Контакты нормально замкнутые:
Код товара Марка Т ном.,°C
48764 KSD301(KSD302)-40-FBHL close 40
48438 KSD301(KSD302)-45-FBHL close 45
48440 KSD301(KSD302)-50-FBHL close 50
48442 KSD301(KSD302)-55-FBHL close 55
176230 KSD301(KSD302)-55-15A-FBHL-C-M-B close 55
48444 KSD301(KSD302)-60-FBHL close 60
63252 KSD301(KSD302)-60-FBHL-C-N-B close 60
48446 KSD301(KSD302)-65-FBHL close 65
60254 KSD301(KSD302)-65-FBHL close 15А 65
48448 KSD301(KSD302)-70-FBHL close 70
48450 KSD301(KSD302)-75-FBHL close 75
176229 KSD301(KSD302)-75-15A-FBHL-C-M-B close 75
46320 KSD301(KSD302)-75-FBHL-C-M-B close 75
48453 KSD301(KSD302)-85-FBHL close 85
126724 KSD301(KSD302)-85-FBHL close 15A 85
176227 KSD301(KSD302)-85-15A-FBHL-C-M-B close 85
48455 KSD301(KSD302)-90-FBHL close 90
48457 KSD301(KSD302)-95-FBHL close 95
176226 KSD301(KSD302)-90-15A-FBHL-C-M-B close 90
136727 KSD301(KSD302)-90-FBHL-C-М-B close 90
40893 KSD301(KSD302)-100-FBHL close 100
48379 KSD301(KSD302)-105-FBHL close 105
48381 KSD301(KSD302)-110-FBHL close 110
48383 KSD301(KSD302)-115-FBHL close 115
48385 KSD301(KSD302)-120-FBHL close 120
48426 KSD301(KSD302)-125-FBHL close 125
48428 KSD301(KSD302)-130-FBHL close 130
48430 KSD301(KSD302)-135-FBHL close 135
48432 KSD301(KSD302)-140-FBHL close 140
48434 KSD301(KSD302)-145-FBHL close 145
137220 KSD301(KSD302)-145-FBHL close 15A 145
48436 KSD301(KSD302)-150-FBHL close 150
138133 KSD301(KSD302)-170-FBHL close 170

Контакты нормально разомкнутые:
Код товара Марка Т ном.,°C
48765 KSD301(KSD302)-40-FBHL open 40
48439 KSD301(KSD302)-45-FBHL open 45
48441 KSD301(KSD302)-50-FBHL open 50
118515 KSD301(KSD302)-50-FBHL open 15A 50
48443 KSD301(KSD302)-55-FBHL open 55
48445 KSD301(KSD302)-60-FBHL open 60
48447 KSD301(KSD302)-65-FBHL open 65
48449 KSD301(KSD302)-70-FBHL open 70
118516 KSD301(KSD302)-70-FBHL open 15A 70
48451 KSD301(KSD302)-75-FBHL open 75
48452 KSD301(KSD302)-80-FBHL open 80
48454 KSD301(KSD302)-85-FBHL open 85
48456 KSD301(KSD302)-90-FBHL open 90
48458 KSD301(KSD302)-95-FBHL open 95
48378 KSD301(KSD302)-100-FBHL open 100
48380 KSD301(KSD302)-105-FBHL open 105
48382 KSD301(KSD302)-110-FBHL open 110
48384 KSD301(KSD302)-115-FBHL open 115
48386 KSD301(KSD302)-120-FBHL open 120
48427 KSD301(KSD302)-125-FBHL open 125
48429 KSD301(KSD302)-130-FBHL open 130
48431 KSD301(KSD302)-135-FBHL open 135
48433 KSD301(KSD302)-140-FBHL open 140
48435 KSD301(KSD302)-145-FBHL open 145
48437 KSD301(KSD302)-150-FBHL open 150
133310 KSD301(KSD302)-170-FBHL open 170
54368 KSD301(KSD302)-60-FBHL-C-N-K open 60
55272 KSD301(KSD302)-90-FBHL-C-M-K open 90
133554 KSD301(KSD302)-90-LBHL-C-M-K open 90
