Термопредохранители, термоконтакты и термостаты >> Термостаты KSD301 (KSD302) серии

Термостаты KSD301(KSD302) серии:
тип LBVL - подвижный фланец, вертикальные выводы

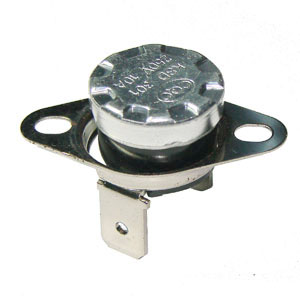

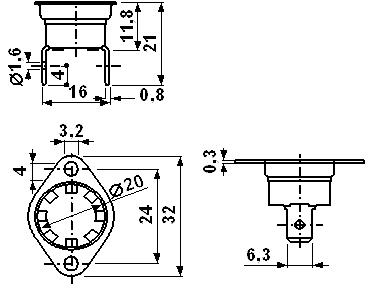

Термостат - Серия KSD-F01 LBVL           Термостат - Серия KSD-F01 LBVL

Система обозначений

KSD301 - 85 - LB VL - C - М close - 15A
1   2   3 4   5   6 7   8

1) Серия:
     KSD301
2) Температура срабатывания (кратно 5), град. С:
     40...180
3) Фланец:
     B: без фланца
     FB: неподвижный
     LB: подвижный
4) Выводы:
     HL: горизонтальные
     VL: вертикальные
5) Корпус:
     [ ] пусто или P: пластик
     C: керамика
6) Ширина выводов:
     М: 6,3 мм
     N: 4,8 мм
7) Тик контактов:
     B (close): нормально замкнутые
     K (open): нормально разомкнутые
     M (RESET): ручной сброс
8) Допустимый ток контактов:
     [ ] пусто: 10А
     15A: 15А

Контакты нормально замкнутые:
Код товара Марка Т ном.,°C
17637 KSD301(KSD302)-60-LBVL-P-N-K open 60
71311 KSD301(KSD302)-65-LBVL-RESET 65
107448 KSD301(KSD302)-80-LBVL close RESET 80
48587 KSD301(KSD302)-75-LBHL open 75
48769 KSD301(KSD302)-40-LBVL close 40
48501 KSD301(KSD302)-45-LBVL close 45
64157 KSD301(KSD302)-45-LBVL close 15A 45
48568 KSD301(KSD302)-50-LBVL close 50
48502 KSD301(KSD302)-55-LBVL close 55
48504 KSD301(KSD302)-60-LBVL close 60
54053 KSD301(KSD302)-60-LBVL close 15A 60
48506 KSD301(KSD302)-65-LBVL close 65
43242 KSD301(KSD302)-70-LBVL close 70
48509 KSD301(KSD302)-75-LBVL close 75
48511 KSD301(KSD302)-80-LBVL close 80
48590 KSD301(KSD302)-85-LBVL close 85
123094 KSD301(KSD302)-85-LBVL close 15A 85
48515 KSD301(KSD302)-90-LBVL close 90
60260 KSD301(KSD302)-90-LBVL close 15A 90
48518 KSD301(KSD302)-95-LBVL close 95
48387 KSD301(KSD302)-100-LBVL close 100
48389 KSD301(KSD302)-105-LBVL close 105
48391 KSD301(KSD302)-110-LBVL close 110
203128 KSD301(KSD302)-110-16A-LBVL-C-M-B close 110
48393 KSD301(KSD302)-115-LBVL close 115
48395 KSD301(KSD302)-120-LBVL close 120
48489 KSD301(KSD302)-125-LBVL close 125
48491 KSD301(KSD302)-130-LBVL close 130
48493 KSD301(KSD302)-135-LBVL close 135
48495 KSD301(KSD302)-140-LBVL close 140
48497 KSD301(KSD302)-145-LBVL close 145
48499 KSD301(KSD302)-150-LBVL close 150
87440 KSD301(KSD302)-180-FBVL close 180
107449 KSD301(KSD302)-180-LBVL-C-N-K close 180

Контакты нормально разомкнутые:
Код товара Марка Т ном.,°C
48770 KSD301(KSD302)-40-LBVL open 40
43241 KSD301(KSD302)-45-LBVL open 45
48569 KSD301(KSD302)-50-LBVL open 50
40032 KSD301(KSD302)-100-FBVL close 100
48503 KSD301(KSD302)-55-LBVL open 55
48505 KSD301(KSD302)-60-LBVL open 60
48507 KSD301(KSD302)-65-LBVL open 65
48508 KSD301(KSD302)-70-LBVL open 70
48510 KSD301(KSD302)-75-LBVL open 75
48512 KSD301(KSD302)-80-LBVL open 80
48514 KSD301(KSD302)-85-LBVL open 85
48516 KSD301(KSD302)-90-LBVL open 90
48517 KSD301(KSD302)-95-LBVL open 95
48388 KSD301(KSD302)-100-LBVL open 100
48390 KSD301(KSD302)-105-LBVL open 105
48392 KSD301(KSD302)-110-LBVL open 110
48394 KSD301(KSD302)-115-LBVL open 115
48396 KSD301(KSD302)-120-LBVL open 120
48490 KSD301(KSD302)-125-LBVL open 125
48492 KSD301(KSD302)-130-LBVL open 130
48494 KSD301(KSD302)-135-LBVL open 135
48496 KSD301(KSD302)-140-LBVL open 140
48498 KSD301(KSD302)-145-LBVL open 145
48500 KSD301(KSD302)-150-LBVL open 150
17637 KSD301(KSD302)-60-LBVL-P-N-K open 60
