Высокочастотные коаксиальные разъемы

Серия BNC (50 Ом)

Электрические характеристики:
Рабочая температура: -65...+165°С (PE кабель -40...+85°С)
Вибрация: MIL-STD-202, Method 213
Импеданс: 50 Ом, 70 Ом
Частота при постоянном токе: 4 ГГц
Максимальное рабочее напряжение: 500 В
Среднеквадратическое напряжение пробоя: 1500 В
Сопротивление центрального контакта: < 1,5 мОм
Сопротивление внешнего контакта: < 1 мОм
Сопротивление изоляции: > 5000 МОм
КСВН для прямого разъема: < 1,22
КСВН для углового разъема: < 1,30
Срок службы: > 500 циклов



Материалы и покрытия:
Экран: латунь, никелирование
Упругий контакт: бериллий, золочение или посеребрение
Изолятор: политетрафторэтилен
Обжим: медный сплав, никелирование
Кольцевое уплотнение: силастик
Контактный штырь: бериллий, золочение или посеребрение
Гнездо: латунь, золочение или посеребрение

Применимый стандарт:
MIL-C-39012
CECC 22120
IEC 60169-8


Вилка
Код Min, мм Max, мм
A 9,78 9,91
B - -
C 4,83 -
D 1,32 1,37
E 5,33 5,84
F 0,15 0,30
L 0,08 -
N - 0,64
P 5,28 5,79
Q 1,98 -
R 2,06 2,21
S 55° 65°
T






Серия BNC (50 Ом), Высокочастотные коаксиальные разъемы
Розетка
Код Min, мм Max, мм
A 10,97 11,07
B 9,60 9,70
C 8,31 8,46
D 8,10 8,15
E - 4,72
F 5,18 5,28
G 8,31 8,51
H 1,91 2,06
I 4,78 5,28
J 4,72 5,23
K - 0,15
L 4,95 -
M 2,06 2,21
N 8,79 9,04
P - 6,5
R 0,38 0,76
S 10,52 -

Серия BNC (50 Ом), Высокочастотные коаксиальные разъемы



Специальные разъемы для антенны (50 Ом)

Код товара Рисунок Марка Чертеж
50452 Специальные разъемы для антенны (50 Ом), Серия BNC (50 Ом), Высокочастотные коаксиальные разъемы JC3.650.007
BNC-J-15-T
SFF-50-1.5-1
Специальные разъемы для антенны (50 Ом), Серия BNC (50 Ом), Высокочастотные коаксиальные разъемы

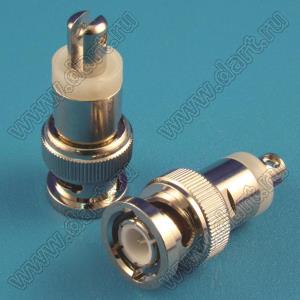

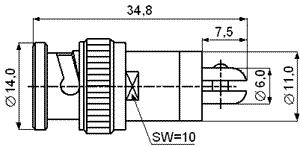

39111 Специальные разъемы для антенны (50 Ом), Серия BNC (50 Ом), Высокочастотные коаксиальные разъемы JC3.650.284
BNC-J175
Специальные разъемы для антенны (50 Ом), Серия BNC (50 Ом), Высокочастотные коаксиальные разъемы

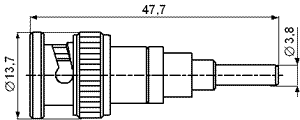

50482 Специальные разъемы для антенны (50 Ом), Серия BNC (50 Ом), Высокочастотные коаксиальные разъемы JC3.650.277
BNC-J-1
Специальные разъемы для антенны (50 Ом), Серия BNC (50 Ом), Высокочастотные коаксиальные разъемы
50505 Специальные разъемы для антенны (50 Ом), Серия BNC (50 Ом), Высокочастотные коаксиальные разъемы JC3.660.019
BNC-K-L
Специальные разъемы для антенны (50 Ом), Серия BNC (50 Ом), Высокочастотные коаксиальные разъемы
50536 Специальные разъемы для антенны (50 Ом), Серия BNC (50 Ом), Высокочастотные коаксиальные разъемы JC3.660.389
BNC-K-1
Специальные разъемы для антенны (50 Ом), Серия BNC (50 Ом), Высокочастотные коаксиальные разъемы

Разъемы для гибкого кабеля (50 Ом)
Защитные колпачки (50 Ом)
Разъемы для печатных плат (50 Ом)
Фланцево-монтажные разъемы (50 Ом)
Разъемы для монтажа на панель (50 Ом)
Специальные разъемы для антенны (50 Ом)
Переходники (50 Ом)

Серия BNC (50 Ом)
