Высокочастотные коаксиальные разъемы

Серия MMCX

Электрические характеристики:
Рабочая температура: -55...+155°С
Импеданс: 50 Ом
Частота при постоянном токе: 6 ГГц
Максимальное рабочее напряжение: 170 В
Среднеквадратическое напряжение пробоя: 500 В
Сопротивление центрального контакта: < 5 мОм
Сопротивление внешнего контакта: < 2,5 мОм
Сопротивление изоляции: > 1000 МОм
КСВН для прямого разъема: < 1,15
КСВН для углового разъема: < 1,25
Срок службы: > 500 циклов



Материалы и покрытия:
Экран: латунь, золочение
Упругий контакт: бериллий, золочение
Внутренняя жила: бериллий или оловянная латунь, золочение
Изолятор: политетрафторэтилен
Обжим: медный сплав, никелирование или золочение
Кольцевое уплотнение: силастик

Применимый стандарт:
CECC 22340

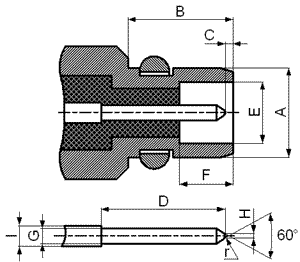

Вилка
Код Min, мм Max, мм
A - 2,40
B 2,70 -
C 0,00 0,25
D - 3,15
E 1,58 1,62
F 1,45 -
G 0,38 0,42
H - 0,20
I 0,70 ном

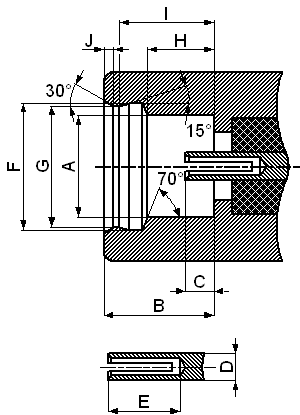

Розетка
Код Min, мм Max, мм
A 2,41 -
B 2,60 -
C 0,90 1,20
D 0,70 ном
E 1,40 -
F 3,00 3,04
G 2,88 2,90
H 1,57 1,63
I 2,30 2,34
J - 0,23
Серия MMCX, Высокочастотные коаксиальные разъемы Серия MMCX, Высокочастотные коаксиальные разъемы



Разъемы для гибкого кабеля

Код товара Рисунок Марка Чертеж

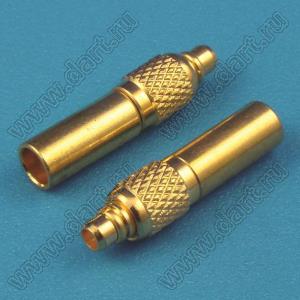

38323 Разъемы для гибкого кабеля, Серия MMCX, Высокочастотные коаксиальные разъемы JC3.650.061
MMCX-C-J1.5
SFF-50-1.5-1
RG-174/U
Разъемы для гибкого кабеля, Серия MMCX, Высокочастотные коаксиальные разъемы

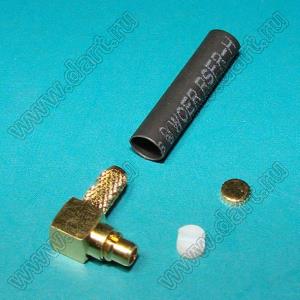

38328 Разъемы для гибкого кабеля, Серия MMCX, Высокочастотные коаксиальные разъемы JC3.650.128
MMCX-C-JW1.5
SFF-50-1.5-1
RG-174/U
Разъемы для гибкого кабеля, Серия MMCX, Высокочастотные коаксиальные разъемы

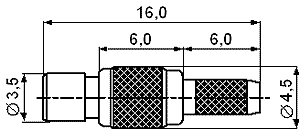

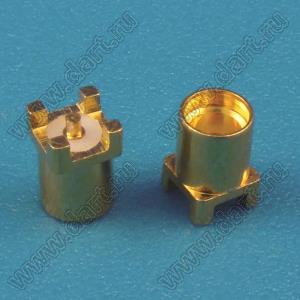

38325 Разъемы для гибкого кабеля, Серия MMCX, Высокочастотные коаксиальные разъемы JC3.660.139
MMCX-C-K1.5
SFF-50-1.5-1
RG-174/U
Разъемы для гибкого кабеля, Серия MMCX, Высокочастотные коаксиальные разъемы



Разъемы для печатных плат

Код товара Рисунок Марка Чертеж

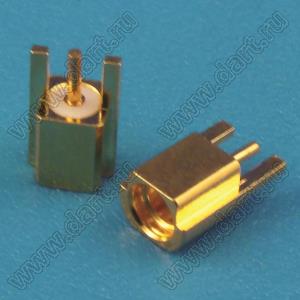

38333 Разъемы для печатных плат, Серия MMCX, Высокочастотные коаксиальные разъемы JC3.660.138
MMCX-C-KE
Разъемы для печатных плат, Серия MMCX, Высокочастотные коаксиальные разъемы



Разъемы для полужесткого кабеля

Код товара Рисунок Марка Чертеж
50560 Разъемы для полужесткого кабеля, Серия MMCX, Высокочастотные коаксиальные разъемы JC3.650.352
MMCX-JB2
SFT-50-2
RG-405/U
Разъемы для полужесткого кабеля, Серия MMCX, Высокочастотные коаксиальные разъемы
151632 Разъемы для полужесткого кабеля, Серия MMCX, Высокочастотные коаксиальные разъемы JC3.650.353
MMCX-JWB2
SFF-50-2
RG-405/U
Разъемы для полужесткого кабеля, Серия MMCX, Высокочастотные коаксиальные разъемы



Переходники

Код товара Рисунок Марка Чертеж
151633 Переходники, Серия MMCX, Высокочастотные коаксиальные разъемы JC3.640.061
MMCX-50JJ
Переходники, Серия MMCX, Высокочастотные коаксиальные разъемы
151634 Переходники, Серия MMCX, Высокочастотные коаксиальные разъемы JC3.640.062
MMCX-50KK
Переходники, Серия MMCX, Высокочастотные коаксиальные разъемы
