Высокочастотные коаксиальные разъемы

Серия SSMA

Электрические характеристики:
Рабочая температура: -55...+155°С
Вибрация: 98 м/с^2 (10г) 10...500 Гц
Импеданс: 50 Ом
Частота при постоянном токе: 35 ГГц
Максимальное рабочее напряжение: 250 В
Среднеквадратическое напряжение пробоя: 750 В
Сопротивление центрального контакта: < 4 мОм
Сопротивление внешнего контакта: < 2,5 мОм
Сопротивление изоляции: > 1000 МОм
КСВН для прямого разъема: 1,07+0,10f (ГГц)
Срок службы: > 500 циклов



Материалы и покрытия:
Экран: латунь, золочение
Изолятор: политетрафторэтилен
Обжим: медный сплав, никелирование или золочение
Кольцевое уплотнение: силастик
Контактный штырь: оловянная латунь, золочение
Гнездо: бериллий, золочение

Применимый стандарт:
MIL-C-39012
CECC 22160
IEC 60169-18


Вилка
Код Min, мм Max, мм
A 0,49 0,53
B 3,15 3,22
C 4,98 5,21
D 2,54 3,40
E 1,27 1,65
F 0,00 0,05
G 0,00 0,08
H 70° 95°

Серия SSMA, Высокочастотные коаксиальные разъемы
Розетка
Код Min, мм Max, мм
A 3,23 3,30
B 3,89 4,06
C 1,88 1,98
D 4,32 -
E 0,38 1,14
F 5,84 -
G 0,00 0,05
H 0,00 0,08
J 2,92 3,30
Серия SSMA, Высокочастотные коаксиальные разъемы



Разъемы для гибкого кабеля

Код товара Рисунок Марка Чертеж

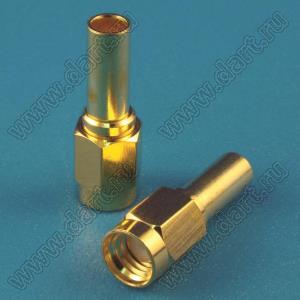

39153 Разъемы для гибкого кабеля, Серия SSMA, Высокочастотные коаксиальные разъемы JC3.650.161
SSMA-C-J1.5
SFF-50-1.5-1
RG-174/U
Разъемы для гибкого кабеля, Серия SSMA, Высокочастотные коаксиальные разъемы
151704 Разъемы для гибкого кабеля, Серия SSMA, Высокочастотные коаксиальные разъемы JC3.650.162
SSMA-C-JW1.5
SFF-50-1.5-1
RG-174/U
Разъемы для гибкого кабеля, Серия SSMA, Высокочастотные коаксиальные разъемы



Разъемы для полужесткого кабеля

Код товара Рисунок Марка Чертеж
151705 Разъемы для полужесткого кабеля, Серия SSMA, Высокочастотные коаксиальные разъемы JC3.660.151
SSMA-KE
Разъемы для полужесткого кабеля, Серия SSMA, Высокочастотные коаксиальные разъемы
151706 Разъемы для полужесткого кабеля, Серия SSMA, Высокочастотные коаксиальные разъемы JC3.660.152
SSMA-KEW
Разъемы для полужесткого кабеля, Серия SSMA, Высокочастотные коаксиальные разъемы



Разъемы для печатных плат

Код товара Рисунок Марка Чертеж

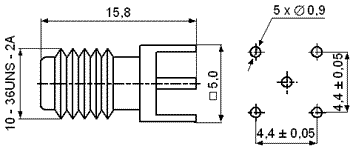

151707 Разъемы для печатных плат, Серия SSMA, Высокочастотные коаксиальные разъемы JC3.660.700
SSMA-JB2
Разъемы для печатных плат, Серия SSMA, Высокочастотные коаксиальные разъемы

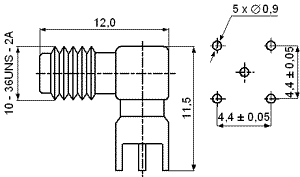

151708 Разъемы для печатных плат, Серия SSMA, Высокочастотные коаксиальные разъемы JC3.660.701
SSMA-JWB2
Разъемы для печатных плат, Серия SSMA, Высокочастотные коаксиальные разъемы
