| Держатели элементов питания |
Держатели элементов питания
Отсеки батарейные
Система обозначений:
| S |
BH |
- |
3 |
4 |
1 |
- |
1 |
A |
| 1 |
2 |
|
3 |
4 |
5 |
|
6 |
7 |
|
1 - S - с крышкой;
2 - BH: держатель элементов питания;
3 - Тип элемента питания:
1 - D (цилиндрический d=34,2 мм, h=61,5
мм);
2 - C (цилиндрический d=26,2 мм, h=50,0
мм);
3 - AA (цилиндрический d=14,5 мм,
h=50,5 мм);
4 - AAA (цилиндрический d=10,5 мм,
h=44,5 мм);
5 - N (цилиндрический d=11,95 мм,
h=29,35 мм);
9V - (прямоугольный типа “Крона” 26,5
x 17,5 x 48,5 мм)
4 - Количество элементов питания
5 - Номер серии
6 - Номер формы
7 - Вид выводов:
A - с проводами длиной 150 мм;
B - с клипсами;
D - с выводами под пайку провода;
P - с выводами под пайку в плату;
S - с выключателем;
T - с терминалами
|
| (AA x 1) |
BH311-1A
BH311-1D
BH311-1P |
 |
 |
| (AA x 1) |
BH311-2A
BH311-2D
BH311-2P |
 |
 |
| (AA x 1) |
BH311-3A
BH311-3D
BH311-3P |
 |
 |
| (AA x 2) |
BH321A,AS
BH321B
BH321D
BH321P |
 |
 |
| (AA x 2) |
BH321-1A,AS
BH321-1B
BH321-1D
BH321-1P |
 |
 |
| (AA x 2) |
BH321-2A,AS
BH321-2D
BH321-2P |
 |
 |

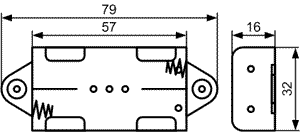

| (AA x 2) |
BH321-3A
BH321-3D
BH321-3P |
 |
 |
| (AA x 2) |
BH321-4A
BH321-4B
BH321-4D
BH321-4P |
 |
 |
| (AA x 2) |
BH321-5A
BH321-5B
BH321-5D
BH321-5P |
 |
 |
| (AA x 2) |
BH322-1A
BH322-1B
BH322-1D |
 |
 |
| (AA x 2) |
BH324A
BH324D |
 |
 |
| (AA x 2) |
BH325A
BH325AS |
 |
 |
| (AA x 2) |
BH325-1A
BH325-1AS |
 |
 |
| (AA x 4) |
BH331A
BH331B
BH331D
BH331P |
 |
 |

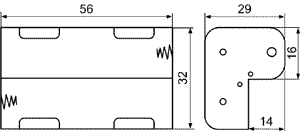

| (AA x 3) |
BH332A |
 |
 |
| (AA x 3) |
BH333A
BH333D
BH333P |
 |
 |
| (AA x 4) |
BH341A
BH341B
BH341D
BH341P |
 |
 |
| (AA x 4) |
BH341-1A
BH341-1B
BH341-1D
BH341-1P |
 |
 |
| (AA x 4) |
BH341-2A
BH341-2B
BH341-2D
BH341-2P |
 |
 |
| (AA x 4) |
BH341-3A
BH341-3B
BH341-3D
BH341-3P |
 |
 |
| (AA x 4) |
BH342-1A
BH342-1B
BH342-1D |
 |
 |
| (AA x 4) |
BH343-1A
BH343-1B
BH343-1D |
 |
 |

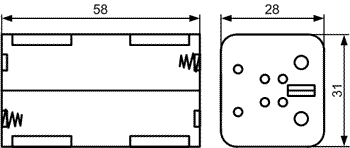

| (AA x 4) |
BH343-2A
BH343-2B
BH343-2D |
 |
 |

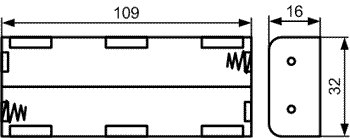

| (AA x 4) |
BH344A
BH344B
BH344D
BH344P |
 |
 |
| (AA x 5) |
BH351A
BH351B
BH351D |
 |
 |
| (AA x 6) |
BH361A
BH361B
BH361D |
 |
 |

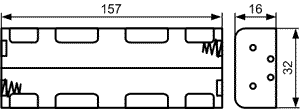

| (AA x 6) |
BH362A
BH362B
BH362D
BH362P |
 |
 |
| (AA x 6) |
BH363A
BH363B
BH363D |
 |
 |
| (AA x 6) |
BH364A
BH364D |
 |
 |
| (AA x 8) |
BH381A
BH381B
BH381D |
 |
 |
| (AA x 8) |
BH381-1A
BH381-1B
BH381-1D |
 |
 |

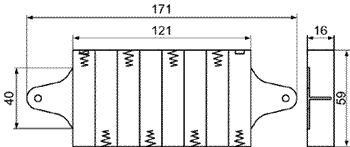

| (AA x 8) |
BH381-2A
BH381-2B
BH381-2D |
 |
 |
| (AA x 8) |
BH382A
BH382B
BH382D |
 |
 |
| (AA x 8) |
BH383A
BH383B
BH383D |
 |
 |

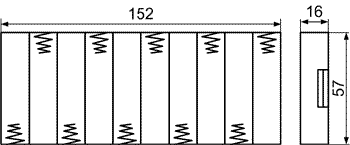

| (AA x 10) |
BH3101A
BH3101D |
 |
 |
| (AA x 10) |
BH3103-1A
BH3103-1B
BH3103-1D |
 |
 |
| (AA x2) |
SBH-321A |
 |
 |
| (AA x2) |
SBH-321-1A
SBH-321-1AS |
 |
 |
| (AA x2) |
SBH-321-2A |
 |
 |
| (AA x2) |
SBH-321-3A
SBH-321-3AS |
 |
 |
| (AA x3) |
SBH-331A
SBH-331AS |
 |
 |
| (AA x3) |
SBH-331-1A
SBH-331-1AS |
 |
 |
| (AA x3) |
SBH-331-2A
SBH-331-2AS |
 |
 |
| (AA x4) |
SBH-341A
SBH-341AS |
 |
 |
| (AA x4) |
SBH-341-1A
SBH-341-1AS |
 |
 |
| (AA x3) |
SBH-341-2A
SBH-341-2AS |
 |
 |
| (AA x6) |
SBH-361A
SBH-361D |
 |
 |
Размеры элементов питания, мм
Цилиндрическая форма
| Тип элемента |
Высота |
Диаметр |
| AAAA |
42,5 |
8,3 |
| AAA |
44,5 |
10,5 |
| AA |
50,5 |
14,5 |
| C |
50 |
26,2 |
| D |
61,5 |
34,2 |
| N |
29,35 |
11,95 |
Прямоугольная форма
| Тип элемента |
Высота |
Длина х Ширина |
| J |
48,5 |
33,5 х 9,2 |
| 9B |
48,5 |
26,5 х 17,5 |
|
|
|
|
- Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку:
sales@dart.ru
- Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
Для получения актуализированной технической информации нажмите ссылку:
alex@dart.ru
- Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
- Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
|
|
|
|
|
