Держатели элементов питания
Отсеки батарейные
Система обозначений:
| S |
BH |
- |
3 |
4 |
1 |
- |
1 |
A |
| 1 |
2 |
|
3 |
4 |
5 |
|
6 |
7 |
|
1 - S - с крышкой;
2 - BH: держатель элементов питания;
3 - Тип элемента питания:
1 - D (цилиндрический d=34,2 мм, h=61,5
мм);
2 - C (цилиндрический d=26,2 мм, h=50,0
мм);
3 - AA (цилиндрический d=14,5 мм,
h=50,5 мм);
4 - AAA (цилиндрический d=10,5 мм,
h=44,5 мм);
5 - N (цилиндрический d=11,95 мм,
h=29,35 мм);
9V - (прямоугольный типа “Крона” 26,5
x 17,5 x 48,5 мм)
4 - Количество элементов питания
5 - Номер серии
6 - Номер формы
7 - Вид выводов:
A - с проводами длиной 150 мм;
B - с клипсами;
D - с выводами под пайку провода;
P - с выводами под пайку в плату;
S - с выключателем;
T - с терминалами
|
| (AAA x 1) |
BH411A
BH411D
BH411P |
 |
 |
| (AAA x 1) |
BH411-1A
BH411-1D
BH411-1P |
 |
 |
| (AAA x 1) |
BH411-2A
BH411-2D
BH411-2P |
 |
 |
| (AAA x 2) |
BH421A
BH421B
BH421D
BH421P |
 |
 |

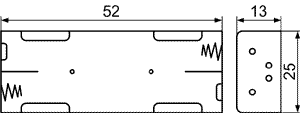

| (AAA x 2) |
BH421-1A
BH421-1B
BH421-1D
BH421-1P |
 |
 |

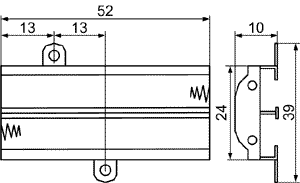

| (AAA x 2) |
BH421-2A
BH421-2D |
 |
 |

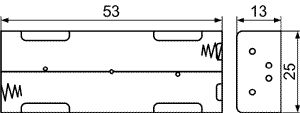

| (AAA x 2) |
BH421-3A
BH421-3B
BH421-3D
BH421-3P |
 |
 |
| (AAA x 2) |
BH422A
BH422D |
 |
 |
| (AAA x 2) |
BH425A
BH425D
BH425P |
 |
 |

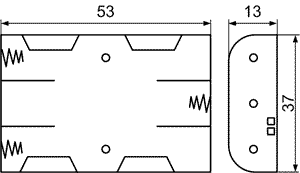

| (AAA x 3) |
BH431A
BH431B
BH431D
BH431P |
 |
 |

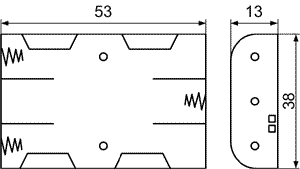

| (AAA x 3) |
BH431-1A
BH431-1B
BH431-1D
BH431-1P |
 |
 |
| (AAA x 4) |
BH441A
BH441B
BH441D
BH441P |
 |
 |

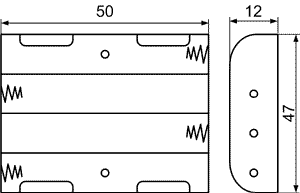

| (AAA x 4) |
BH441-2A
BH441-2B
BH441-2D
BH441-2P |
 |
 |
| (AAA x 4) |

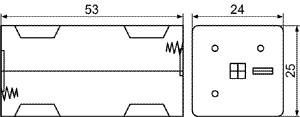

BH443A
BH443B
BH443D |
 |
 |

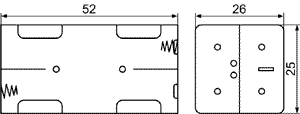

| (AAA x 4) |
BH443-1A
BH443-1B
BH443-1D |
 |
 |

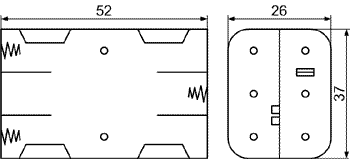

| (AAA x6) |
BH463A
BH463B
BH463D |
 |
 |
| (AAA x8) |
BH482A
BH482B
BH482D |
 |
 |

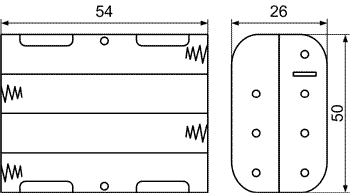

| (AAA x8) |
BH483A
BH483B
BH483D |
 |
 |
| (AAA x2) |
SBH-421-1A
SBH-421-1AS |
 |
 |
| (AAA x2) |
SBH-421-2A |
 |
 |
| (AAA x3) |
SBH-431A
SBH-431B
SBH-431D
SBH-431P |
 |
 |
| (AAA x3) |
SBH-431-1A
SBH-431-1AS |
 |
 |
| (AAA x4) |
SBH-441A
SBH-441AS |
 |
 |
Размеры элементов питания, мм
Цилиндрическая форма
| Тип элемента |
Высота |
Диаметр |
| AAAA |
42,5 |
8,3 |
| AAA |
44,5 |
10,5 |
| AA |
50,5 |
14,5 |
| C |
50 |
26,2 |
| D |
61,5 |
34,2 |
| N |
29,35 |
11,95 |
Прямоугольная форма
| Тип элемента |
Высота |
Длина х Ширина |
| J |
48,5 |
33,5 х 9,2 |
| 9B |
48,5 |
26,5 х 17,5 |
|
|
|
|
