| Держатели элементов питания |
Держатели элементов питания
Отсеки батарейные
Система обозначений:
| S |
BH |
- |
3 |
4 |
1 |
- |
1 |
A |
| 1 |
2 |
|
3 |
4 |
5 |
|
6 |
7 |
|
1 - S - с крышкой;
2 - BH: держатель элементов питания;
3 - Тип элемента питания:
1 - D (цилиндрический d=34,2 мм, h=61,5
мм);
2 - C (цилиндрический d=26,2 мм, h=50,0
мм);
3 - AA (цилиндрический d=14,5 мм,
h=50,5 мм);
4 - AAA (цилиндрический d=10,5 мм,
h=44,5 мм);
5 - N (цилиндрический d=11,95 мм,
h=29,35 мм);
9V - (прямоугольный типа “Крона” 26,5
x 17,5 x 48,5 мм)
4 - Количество элементов питания
5 - Номер серии
6 - Номер формы
7 - Вид выводов:
A - с проводами длиной 150 мм;
B - с клипсами;
D - с выводами под пайку провода;
P - с выводами под пайку в плату;
S - с выключателем;
T - с терминалами
|
| (D x 1) |
BH111A
BH111D |
 |
 |
| (D x 1) |
BH111-1A
BH111-1D |
 |
 |
| (D x 2) |
BH121-1A,AS
BH121-1B
BH121-1D,DS
BH121-1P |
 |
 |
| (D x 2) |
BH125A
BH125D |
 |
 |
| (D x 3) |
BH131A
BH131B
BH131D |
 |
 |
| (D x 4) |
BH141A
BH141D |
 |
 |

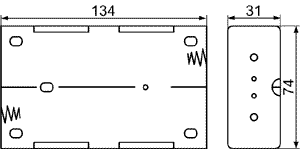

| (D x 4) |
BH142-1A
BH142-1B
BH142-1D |
 |
 |
| (D x 4) |
BH143-1A
BH143-1D |
 |
 |
| (D x 4) |
BH144-1A |
 |
 |
| (D x 6) |
BH161A
BH161B
BH161D |
 |
 |
| (D x 6) |
BH162A
BH162B
BH162D |
 |
 |

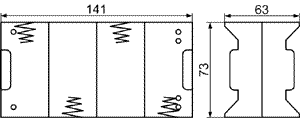

| (D x 8) |
BH181-1A
BH181-1D |
 |
 |
Размеры элементов питания, мм
Цилиндрическая форма
| Тип элемента |
Высота |
Диаметр |
| AAAA |
42,5 |
8,3 |
| AAA |
44,5 |
10,5 |
| AA |
50,5 |
14,5 |
| C |
50 |
26,2 |
| D |
61,5 |
34,2 |
| N |
29,35 |
11,95 |
Прямоугольная форма
| Тип элемента |
Высота |
Длина х Ширина |
| J |
48,5 |
33,5 х 9,2 |
| 9B |
48,5 |
26,5 х 17,5 |
|
|
|
|
